Замена ремня грм (разбор)

Замена ГРМ своими руками

Газораспределительный механизм (ГРМ) синхронизирует работу поршневой группы, системы впрыска топлива и отвода продуктов сгорания. Если вы задаётесь вопросом, как поменять ГРМ, мы дадим необходимый минимум информации, которая поможет представить эту процедуру в целом. Так будет легче принять решение, стоит ли замена приводного ремня ГРМ собственных усилий, или лучше доверить эту работу специалистам.

Ремень газораспределительного механизма является наиболее ответственным и важным ременным приводом в автомобиле. Его обрыв – большая неприятность. Вам повезёт, если дело ограничится погнутыми клапанами. Поэтому ответ на вопрос, как заменить ГРМ, следует давать немедленно, как только вы заподозрите неполадки в его работе. В этом случае лучше перестраховаться, чем иметь в перспективе серьёзный ремонт.

Где находится ГРМ

Для начала напомним, где находится и как выглядит ремень ГРМ. Место его «дислокации» ‒ спереди двигателя, но не забывайте, что моторы бывают продольного и поперечного расположения. В большинстве случаев в газораспределительных механизмах используется зубчатый резиновый ремень, но в немалом числе моделей авто разных производителей для этого также используют стальную цепь.

Цилиндры двигателей могут оснащаться двумя или четырьмя клапанами с одним и двумя распределительными валами (РВ) соответственно. Кинематика газораспределительных механизмов таких моторов различается. Покажем их на примере 8- и 16-клапанных силовых агрегатов для ВАЗ 2110, 2111 и 2112.

Схема с двумя валами сложнее, и в ней, помимо шкива второго РВ, добавлен опорный ролик. Это также усложняет процедуру замены ремня. Труднее всего выполнять эту операцию после обрыва или сильного растяжения ремня, когда заводские настройки ГРМ могут слететь полностью. Замена в штатном режиме не настолько сложна, чтобы не попытаться сделать её самому.

Когда менять ГРМ

Ответы на вопрос, когда меняется ГРМ, есть в руководстве по эксплуатации автомобиля. Прежде всего необходимо проверять состояние ремня после 10‒15 тыс. км пробега, но не реже раза в год.

Чрезмерное растяжение, трещины, нити, расслоение, другие следы износа требуют немедленной замены ремня.

После 50 тыс. км пробега ременной привод меняют вне зависимости от его внешнего вида.

Что нужно для замены ГРМ

Ведущим звеном газораспределительного механизма является коленчатый вал. Он и задаёт темп работы ГРМ. Вращение на высокой скорости и силы трения приводят к достаточно быстрому растяжению и износу ремня. Однако решение о том, что менять при замене ГРМ, принимают после внимательного осмотра механизма.

Его проверяют на наличие люфтов в натяжном и опорном ролике, отсутствие протечек масла, определяют исправность водяной помпы, привод (шкив) которой является частью ГРМ. Поэтому при ремонте газораспределительного механизма вам может понадобиться не только ремень. Для его замены вам в обязательном порядке потребуется следующий комплект инструментов:

• набор рожковых, торцовых и накидных гаечных ключей №№ 10, 13, 17, в том числе специальный вилочный ключ для фиксации натяжного ролика;
• динамометрический ключ для затягивания гаек с требуемым усилием;
• прибор для проверки натяжения ремня;
• отвёртки;
• домкрат.

Перед началом замены ремня ГРМ следует подготовить автомобиль. Прежде всего машину нужно зафиксировать, чтобы она не качалась взад-вперёд. Снять переднее правое колесо и защиту под ним, а также другие части, которые могут создавать вам неудобства при работе. После снятия защиты верните колесо на место. С ним удобнее всего выполнять совмещение рисок и меток на шкивах ГРМ и корпусных деталях двигателя.

Замена ремня ГРМ своими руками

Здесь мы предлагаем посмотреть фотоотчёт о том, как поменять ремень ГРМ на ВАЗ с 16-клапанным двигателем. Процедура выполняется в такой очерёдности действий:

1. Снять ремень генератора со шкива на коленвале.


2. Снять крышку защитного кожуха ГРМ.

3. Выставить метки шкивов РВ по рискам на кожухе.

4. Снять шкив привода генератора, ещё раз проверить и выставить метки, добавляя к этому и коленвал, после чего можно снимать натяжной ролик, а вслед за ним и ремень.

5. Проверить состояние ремня и роликов.

6. Установить ремень обратно.

7. Установить натяжной ролик.

8. Осуществить натяжение ремня.

9. Окончательно проверить соответствие меток.


10. Произвести пробный пуск двигателя и завершить сборку.


Какой ГРМ выбрать

Чтобы облегчить вам поиск ответа на вопросы, какой ремень выбрать или какой ремень подходит, мы подготовили таблицу подбора ремней ГРМ для разных марок и моделей автомобилей:

Марка/Модель	Код оригинальный	Код аналог
Ремень ГРМ Рено
Ремень ГРМ Логан	7701477024 130C17480R 130C10178R	K015662XS 130C17529R
Ремень ГРМ Логан 2	130C17480R 130C10178R	K015662XS 130C17529R
Ремень ГРМ Ларгус	130C17480R 130C10178R	K015662XS 130C17529R
Ремень ГРМ Дастер	130C11551R 7701477028 130C13130R 130C10178R	130C17529R
Ремень ГРМ Рено Клио	7701469776 7701472726 130C10178R	130C17529R
Ремень ГРМ Сандеро	130C17480R 130C10178R	K015662XS 130C17529R
Ремень ГРМ Сандеро 2	130C17480R	K015662XS
Ремень ГРМ Сандеро Степвей	130C10178R	130C17529R
Ремень ГРМ Сандеро Степвей 2	130C10178R	130C17529R
Ремень ГРМ Симбол	7701477024
Ремень ГРМ Меган	7701469776 7701472726 130C10178R	130C17529R
Ремень ГРМ Меган 2	130284231R 7701063999 130C13130R 130C13191R	CT977
Ремень ГРМ Меган 3	130C13191R 7701477028
Ремень ГРМ Форд
Ремень ГРМ Фокус 2	1672144	VKMA04226
Ремень ГРМ Фокус 3	2045356	KTB764 CT881K5 VKMA04226 530049510 KD452.24
Ремень ГРМ Фьюжн	1672144 1672143
Ремень ГРМ Дэу
Ремень ГРМ Нексия	1987948226 530 0332 10 5900270
Ремень ГРМ Опель
Ремень ГРМ Опель	95516740
Ремень ГРМ Шевроле
Ремень ГРМ Лачетти	93185845 93746917
Ремень ГРМ Круз	95516740
Ремень ГРМ Хендай
Ремень ГРМ Акцент	24312-26001
Ремень ГРМ Солярис	24321-2B200
Ремень ГРМ Элантра	24321-2B200
Ремень ГРМ Шкода
Ремень ГРМ Октавия	06A198119D
Ремень ГРМ Фабия	K035565XS
Ремень ГРМ Киа
Ремень ГРМ Рио	24321-2B200
Ремень ГРМ Соул	24321-2B200
Ремень ГРМ Сид	24321-2B200

Варианты ремней ГРМ для ВАЗ

Если вы не можете определиться, где купить ремень ГРМ в Волгограде, Волжском или другом городе области, – обращайтесь к нам, не ошибётесь.

Особое внимание обращайте на то, как выставить метки ГРМ. Мы предлагаем уделить ещё немного времени, чтобы просмотреть видео замены ремня ГРМ на ВАЗ с 16-клапанным мотором.

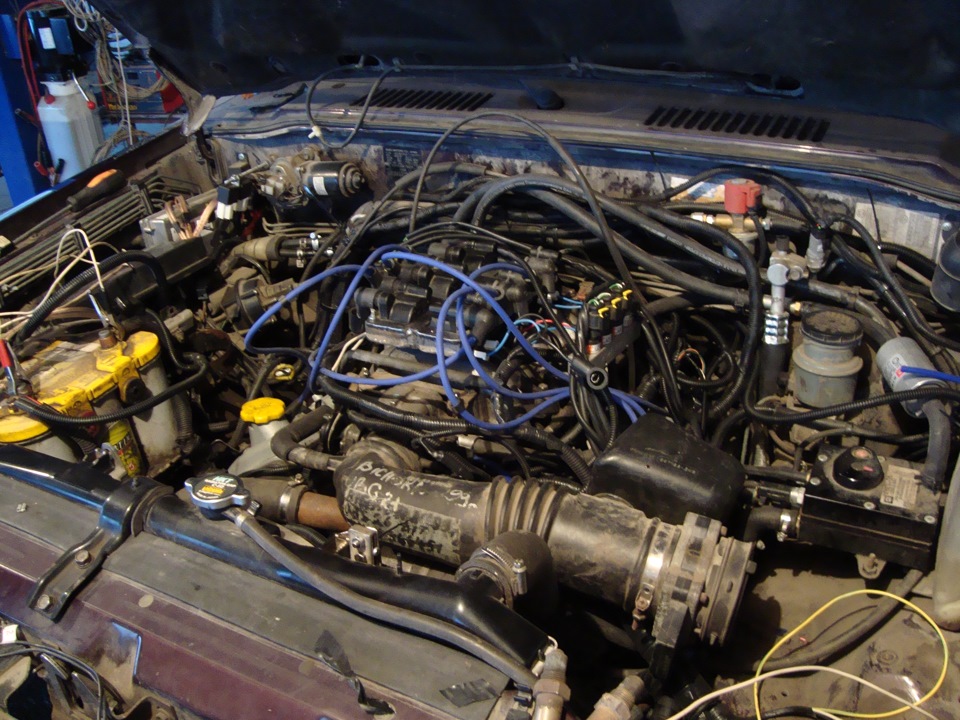

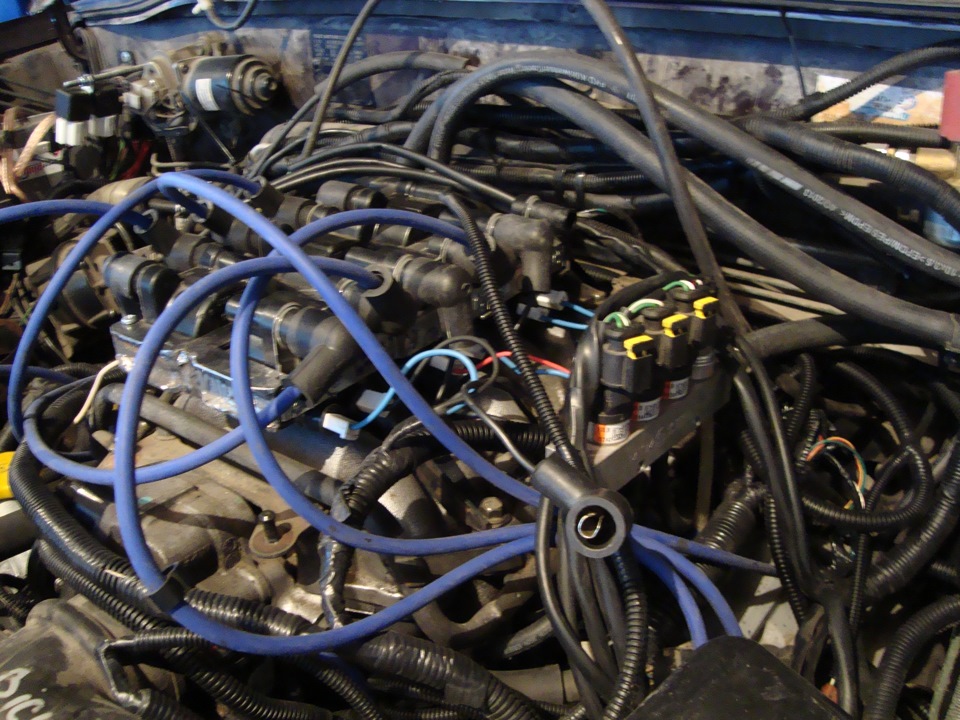

Opel Monterey 6VE1, Корвет М11.38 › Бортжурнал › Инструкция по замене ремня ГРМ 6VE1 с комментариями.

Примечание: двигатель 3,5 литра • поскольку передаточное число между распределительными валами и промежуточными валами нечетное, правильное положение распределительных валов может быть нарушено при ремонте двигателя или обрыве ремня. Установите распределительные валы следующим образом: поверните правый распределительный вал (СА1) по часовой стрелке до совмещения метки (8) с репером (вал в этот момент “отпружинит ). Для этого потребуется провернуть вал до девяти оборотов. Проверните левый распределительный вал (СА2) по часовой стрелке до совмещения метки (16) с репером (вал в этот момент “отпружинит”), метка встанет в положение “10 часов”. Для этого потребуется провернуть вал до девяти оборотов. Затем из этого положения нужно довернуть вал еще на 90° до совмещения метки (9) с репером.

□ Воздушный фильтр и воздуховоды.

□ Верхнюю и нижнюю части диффузора вентилятора.

□ Вентилятор и вязкостную муфту.

□ Ремни привода навесных агрегатов.

□ Шланги охладителя масла.

□ Правую верхнюю крышку (1) ремня привода ГРМ.

□ Левую верхнюю крышку (2) ремня привода ГРМ.

□ Шкив (3) коленчатого вала.

□ Нижнюю крышку (4) ремня привода ГРМ.

2. Вращайте коленчатый вал до совмещения метки (5) с репером.

3. Проверьте совмещение меток на зубчатых шкивах распределительных валов с реперами:

□ двигатель 3,2 л. — метки (6) и (7).

□ двигатель 3,5 л. — метки (8) и (9).

4. Проверьте совмещение меток (10) и (11) на ремне с метками на зубчатых шкивах.

5. Ослабьте болт (12) натяжителя. Отведите натяжмтель от ремня и слегка затяните болт.

□ Болты (13) и (14) автоматического натяжителя.

□ Автоматический натяжитель (15).

□ Ремень привода ГРМ.

1. Проверьте совмещение метки (5) с репером.

2. Проверьте совмещение меток на зубчатых шкивах распределительных валов с реперами:

□ двигатель 3,2 л. — метки (6) и (7).

□ двигатель 3,5 л. — метки (8) и (9).

Примечание: двигатель 3,5 литра • поскольку передаточное число между распределительными валами и промежуточными валами нечетное, правильное положение распределительных валов может быть нарушено при ремонте двигателя или обрыве ремня. Установите распределительные валы следующим образом: поверните правый распределительный вал (СА1) по часовой стрелке до совмещения метки (8) с репером (вал в этот момент “отпружинит ). Для этого потребуется провернуть вал до девяти оборотов. Проверните левый распределительный вал (СА2) по часовой стрелке до совмещения метки (16) с репером (вал в этот момент “отпружинит”), метка встанет в положение “10 часов”. Для этого потребуется провернуть вал до девяти оборотов. Затем из этого положения нужно довернуть вал еще на 90° до совмещения метки (9) с репером.

1,60 ч I Внимание: если эти процедуры не провести, распределительные валы будут выставлены неверно, что может привести к серьезной поломке двигателя или к проблемам с управляемостью двигателя.

7. Ослабьте болт (12) натяжителя. Натяните ремень, повернув ролик против часовой стрелки. Затяните болт моментом 44 Н-м.

8. Удалите фиксирующий палец диаметром 1,4 мм из корпуса автоматического натяжителя.

9. Установите шкив (3) коленчатого вала. Затяните болт (19) крепления шкива от руки.

10. Медленно проверните коленчатый вал на два оборота в направлении вращения.

□ Болт (19) шкива коленчатого вала.

□ Шкив (3) коленчатого вала.

12. Проверьте совмещение метки (5) с репером.

13. Проверьте совмещение меток на зубчатых шкивах распределительных валов с реперами:

□ двигатель 3,2 л. — метки (6) и (7).

□ двигатель 3,5 л. — метки (8) и (9).

14. Проверьте выступание тяги автоматического натяжителя (20): оно должно быть в пределах 4-6 мм.

15. Если выступание тяги выходит за рекомендованные пределы, повторите операции натяжения ремня

16. Установите на место снятые детали.

17. Затяните болт (19) шкива коленчатого вала моментом 167 Н-м.

3. Проверьте корпус натяжителя (15) на утечки жидкости и повреждения.

4. Усилием около 100 кг медленно введите тягу натяжителя внутрь корпуса (15), пока не совместятся отверстия в тяге и корпусе. Зафиксируйте тягу пальцем диаметром 1,4 мм через отверстие (17) в корпусе натяжителя.

5. Установите автоматический натяжитель на двигатель, затяните болты крепления (13) и (14) моментом 22 Н-м.

6. Наденьте ремень против часовой стрелки, начиная от коленчатого вала и без слабины в ведущей ветви. Проверьте совмещение меток (10) и (11) ремня с метками на зубчатых шкивах.

Примечание: надпись на ремне “ISUZU” (18) должна читаться с передней части двигателя.

До этого момента информация из открытых источников. Теперь о трудностях которые мне пришлось преодолевать из за скудности технического текста.

жирным курсивом выделен текст Важность которого просто зашкаливает, НО въехать 100% точно мне не удалось с первого раза поэтому я совершил ошибку и не правильно поставил ремень первый раз в результате чего получил пропуски воспламенения и задевание клапана за поршень совсем чуть-чуть, результатом стал — противный стук усиливающийся с ростом оборотов.

Что мне не удалось расшифровать с первого раза, так это слово ОТПРУЖИНИВАЕТ, ёмкая информация всего в одном слове, автор текста — бог тайных знаний! Рассказываю как это отпружинивает, отпружинивает — это когда при повороте РВ мы наблюдаем усилие — РВ крутится туго, сначала его надо натянуть (фаза 1), а потом он отщелкивает (Фаза2): кулочек сначала сжимает клапанную пружину потом после перескока пружина разжимается и РВ пытается выбить ключ из рук совершая резкий скачек вперед по ходу кручения. Теперь сделаю морфологический разбор слова отпружинивает. В первую очередь — это законченное действие которое было совершено либо будет совершено, но что очень ВАЖНО действие будет выполнено до конца. тоесть в нашем случае отпружинивать будет до тех пор пока полностью не исчезнет давление пружины на кулачёк и ключём мы не будем ощущать усилие второй вазы по ходу вращения.

у меня Автомобиль Леворульный. на пассажирской бошке как бы вал ни крутили хоть 100 раз отпружинивает на метку только в одном положении и четко как в Аптеке, Здесь ошибку сделать почти невозможно. (вторая фаза завершается прямо на метке — на метке заканчивается давление на ключ по ходу вращения, вращать в право)

Тут в принципе тоже всё просто, но есть один момент Статься ссылается на положение в 10 часов. с этим можно наколоться немного, но нас выручают полукруглые метки на шкиве, такие выгрызенные, на фоке видно такую метку снизу, если присмотреться. так вот на водительском валу отпружинивает полукруглая метка шкива на 1 зуб в перёд (в право) относительно метки на ГБЦ, зелёная менка остаётся на 90градусов назад. как раз на наши 10 часов. Как бы ни вертели этот распредвал Отпружинивает точно так как описал только в одном положении, оно и будет верным. потом доводим как по инструкции и сложностей никаких не возникает.

Коленвал рекомендую отвести назад от меток на 45 градусов перед вращением распредвалов, брал электрод и тыкал по цилиндрам дабы убедиться, что ни одного поршня нет в ВМТ, а то пока отпружинивает, может напружинить загнутых клапанов!

теперь пока первый Основной момент позади всплывает Второй Основной Момент — это Метки на ремне, Молитесь на них иначе счастье повернётся к вам лицом не с первого раза. Держите старый ремень и на него нанесите метки с нового и спрячьте в надёжное место, чтоб в любой щекотливой ситуации была возможность их восстановить! На фотографии пунктирная метка КВ в положении Метки 10 на схеме, метка 5 с противоположной стороны, зеркальцем всё отлично высматривается, Метки 8 и 9 сплошной линией!

Когда РВ выставлены только после этого Подводим КВ к метке! Пользуйтесь канцелярскими зажимами как на фото. и накиньте ремень сначала между головами, тогда Пассажирская Голова не будет давать уйти с Метки водительской и без проблем можно просунуть ремень на остальные ролики и шкив КВ. Натяжитель Рекомендую прикручивать только когда ремень установлен.

Если Процедура выполнена правильно, то мотор Работает Идеально Ровно!

Правильная замена и регулировка ремня ГРМ

Ремень ГРМ (или ремень газораспределительного механизма) – изготовленный из армированной резины специальный ремень с зубцами на внутренней его поверхности. Замена этого компонента строго регламентирована в инструкции к транспортному средству. Но нередко бывает, что автолюбители (особенно начинающие) не особо осведомлены о том, что это такое, где находится и для чего служит. А знакомятся с ним уже при обрыве последнего.

Для чего служит ремень ГРМ и где находится

Основной задачей деталиявляется передача крутящего момента с распредвала на коленвал, а также обеспечение их синхронного вращения. Синхронность эта очень важна для надлежащей работы газораспределительного механизма, осуществляющего впуск в цилиндры топливно-воздушной смеси и последующий выпуск отработавших газов.

Исправность ремня также очень важна для двигателей, в которых поршни расположены в одном блоке с клапанами. Подобная схема сейчас является наиболее распространённой. Однако, несмотря на то что клапана расположены в одном пространстве с поршнями, компоненты эти не встречаются именно благодаря ремню ГРМ. В случае обрыва поршень бьётся в открытый клапан и тот гнётся, плюс клинит поршень. В результате двигатель требует серьёзного ремонта. В частности, головки блока цилиндров.

Ремень газораспределительного механизма с набором креплений и роликами

Для каждого автомобиля производители прописывают в инструкции свой пробег, после которого нужно проводить замену ремня ГРМ. У иномарок цифры пробега до замены могут составлять до 120 тыс. км. У отечественных автомобилей — 50–60 тыс. км. Но всё же лучше перестраховаться, отнять от рекомендуемых значений где-то 15% и уже на полученный пробег ориентироваться. В случае когда не известно время последней замены, его нужно хорошенько осмотреть на предмет износа.

Последствия обрыва ремня ГРМ

Поиски детали не займут много времени. После того как поднят капот, практически сразу бросается в глаза зубчатый ремень из прочной плотной резины. В отличие от других своих собратьев, он может проходить ещё через ряд других шкивов. Так что, наряду с передачей крутящего момента с коленвала на распредвала, деталь может также выполнять ряд дополнительных функций. Всё перечисленное обуславливает постоянных высоких нагрузок, ведущих к постепенному износу, даже несмотря на прочность материалов, из которых он изготовлен.

Почему может оборваться

Бывает, что даже новый ремень изнашивается и рвётся в очень короткий срок. Скорее всего, происходит смещение, из-за чего ремень «съедает» и в дальнейшем происходит обрыв. Основных причин может быть несколько:

1. В подавляющем большинстве случаев надо грешить на помпу, так как подшипники в ней стоят не по центру шкива, а немного смещены в сторону. Их износ со временем может привести к перекашиванию оси помпы, а значит к перекашиванию шкива и сползанию ремня ГРМ. Также случается, что при установке новой помпы, место крепления было плохо зачищено и даже небольшие остатки грязи или смазки могут привести к незаметному на первый взгляд, но существенному в дальнейшем перекосу.
2. Сильная изношенность натяжного или направляющего роликов.
3. Появившаяся течь машинного масла из сальника распредвала.
4. Износившиеся зубья шестерней распределительного и коленчатого валов. Характерным признаком в этом случае является появление отслаиваюхщися зубцов на самом ремне.
5. Механизм или сильно затянут, или чересчур ослаблен.

Выбор новой запчасти

Так как в газораспределительном механизме ремень играет одну из важнейших ролей, то и качество изготовления этого компонента, учитывая постоянные динамические нагрузки, находится не на последнем месте. Среди прочих марок, занимающихся выпуском ремней ГРМ, на данный момент можно выделить примерно три-четыре лидирующих:

При этом надо понимать, что и велико количество подделок под эти изделия этих фирм. По данным той же Gates, примерно 80% ремней ГРМ, присутствующих на рынке, не были произведены ими.

В качестве примера можно привести настоящий и поддельный ремни ГРМ для Лады Приоры производства Gates.

Примеры оригинальных и некачественных расходников на фото

Как определить, что пора менять

Тут в большей мере придётся полагаться на свои глаза. Замена не за горами, если при его визуальном осмотре замечены:

• следы масла;
• чрезмерно изношенные зубцы на внутренней поверхности и трещины в них;
• разнообразные деформации, такие как выпуклости, расслоения, различные складки и порезы;
• разлохмаченность поверхности и явно торчащие нитки.

В таблице ниже приведён более расширенный перечень дефектов раходника, вероятных причин их возникновения и рекомендуемых мер по устранению.

Перечень возможных дефектов ремня ГРМ, причин из возникновения и меры по устранению

Замена ремня ГРМ

Автопроизводители настоятельно рекомендуют наряду с зубчатым ремнём проводить и замену роликов с натяжителями и даже помпы. Нередко можно встретить специальные комплекты уже содержащие в себе ремень и ролики. Трудозатраты на замену каждого из компонентов примерно одинаковы, да и на взгляд далеко не всегда удаётся точно определить степень износа. Так что разумнее менять всё скопом

Для примера будет взята упомянутая уже выше Приора. Её мотор имеет 16 клапанов и оснащён двумя распредвалами со своим шкивом каждый. Ремень здесь будет длиннее, чем в моторе с 8-ю клапанами, так как кроме шкива водяного насоса и натяжитель, ремень идёт ещё и через вспомогательный опорный ролик.

Инструмент, который может понадобиться

• шестигранник «пятёрка»;
• комплект рожковых ключей;
• специальный регулировочный ключ для ролика натяжителя;
• баллонный ключ;
• домкрат;
• большая отвёртка или же монтажка.

Специальный ключ для регулировки натяжного ролика

Подготовительные работы

1. Автомашина ставится на ровную поверхность.
2. Затягивается ручник, автомобиль дополнительно фиксируется упорами под колёсами.
3. Поднимется капот, отсоединяется минусовая клемма аккумулятора и снимается крышка двигателя.

Замена ремня

1. При помощи шестигранника откручиваются винты крепления защитной крышки ремня ГРМ.

Сняв защиту ремня ГРМ можно увидеть оба распредвала

Необходимо выставить распредвалы по меткам на корпусе привода ГРМ

Выставление метки маховика по соответстующей насечке

Снятый шкив генератора

Выставление по метке шестерни коленчатого вала

Установка и настройка натяжительного и опорного роликов

Видео замены ремня ГРМ на Приоре

После окончания работ необходимо завести двигатель и послушать его работу. Если он натянут хорошо, то никаких посторонних звуков не будет. Если же ремень слегка перетянут, то будет слышен гул или свист натяжного ролика. Его можно послабить путём проворота против часовой стрелки.

В качестве заметки можно добавить, что для некоторых иномарок может потребоваться использование так называемых кондукторов. Это специальные фиксаторы коленчатого и распредвалов для максимально точного выставления фаз газораспределения.

В наше время автомобили имеют существенный крутящий момент и обрыв ремня ГРМ в 90 из 100 случаев закончится гнутыми клапанами, а также прочими сопутствующими повреждениями мотора. Вряд ли кто-нибудь желал бы столкнуться с этим в дороге. Разве что можно немного порадоваться за владельцев автомобилей ВАЗ с 8-клапанными моторами, так как на этих моторах клапана не загнутся. Но вместо этого можно попасть на помпу или генератор.

Так что вполне очевидным будет регулярно (хотя бы раз в месяц) проверять состояние ремня и вовремя его менять в случае необходимости. Процедура не сильно сложная и при наличии инструкции под рукой вполне осуществима собственными силами. Если же не уверены или просто лень заниматься, то обратитесь в СТО или к знакомому автомастеру.

Замена ремня ГРМ от А до Я

AutoOt.ru » Ремонт авто » Замена ремня ГРМ от А до Я

Официальный или неофициальный ремень покупать?

Самым безопасным способом приобрести качественный ремень ГРМ будет покупка в официальном сервисе. В качестве дополнительного бонуса очень часто установку произведут там же. К сожалению, данный вариант оказывается на поверку еще и самым накладным.

Здесь важно знать, что среди официальных сервисов имеется практика указывать запчасть в каталоге под брендом производителя машины, а не самой детали. Взять в качестве примера фирменные ремни ГРМ для автомобилей Chevrolet и Opel .

С подобной ситуацией сталкивался практически каждый автовладелец. Как проверить ремень ГРМ? Достаточно хоть раз снять деталь самостоятельно и посмотреть на ней маркировку: по каталогам она произведена GM , Audi и т. п., а вот по маркировке, например, Contitech .

Минус подобного подхода становится виден, если сравнить цену с той же моделью под своим брендом на рынке. Как правило, разница с сервисом оказывается примерно в 1,5 раза . При этом в качестве нет совершенно никакой разницы. Именно поэтому сложно сказать, сколько стоит ремень ГРМ – все зависит от производителя.

Однако некоторые водители придерживаются альтернативного мнения: они считают, что для оригинальных запчастей берется исключительно лучшая продукция того или иного производителя, а все остальное поступает в открытую продажу в виде своеобразной «уценки».

Единственный момент: покупать нужно обязательно у проверенного дилера, так как в противном случае велик риск нарваться на низкокачественную подделку. Как следствие – обрыв ремня ГРМ может произойти куда раньше с куда большей вероятностью.

Итак, какой ремень ГРМ лучше? Предназначенный именно для вашего автомобиля и купленный у надежного поставщика.

Замена ремня ГРМ. Видео:

Сроки замены ГРМ

Для начала разберемся, когда менять ремень ГРМ. Самопроизвольный обрыв ремня ГРМ очень часто оборачивается погнутыми клапанами. Они требуют весьма дорогого ремонта, так что следить за состоянием ремня требуется достаточно тщательно. Конкретные плановые сроки замены зависят от конкретной модели автомобиля и чаще всего указываются в его технической документации.

Если же автомобиль был куплен с рук и владелец не знает, когда замена производилась в последний раз, можно проверить деталь на износ визуально. Следы активного использования достаточно четко прослеживаются в виде небольших трещин на корпусе.

Иностранные автоконцерны рекомендуют менять ремни ГРМ на своих автомобилях при пробеге в 120 тысяч километров , однако отечественные дилеры называют иные числа: 90 , максимум 100 тысяч километров , что связано с тяжелыми условиями эксплуатации в нашей стране.

Если при осмотре на детали были обнаружены трещины, не следует сразу паниковать и считать, что обрыв случится сразу же, стоит автомобилю вновь двинуться с места. В своей основе ремни имеют несколько тонких прутьев из металла, которые выдерживают значительные ударные нагрузки и увеличивают срок работы детали.

Часто производители автомобилей рекомендуют вместе с заменой самой детали менять также и ролик натяжителя ремня ГРМ. Данный вариант предпочтителен, так как все упомянутые процедуры достаточно трудозатратны поодиночке, а износ конкретных деталей иногда бывает не виден невооруженным взглядом. Именно поэтому многие производители перешли к выпуску комплектов из ремня и роликов.

Процедуры замены

Теперь перейдем к тому, как поменять ремень ГРМ. Замена детали состоит из трех основных этапов. Прежде всего, до детали потребуется добраться. После ослабляют натяжное устройство и лишь после этого устанавливают новый ремень. Однако обо всем по порядку.

Как добраться до ремня ГРМ?

Алгоритм действий следующий:

1. От аккумулятора отсоединяется отрицательный кабель. Если имеется, следует заранее побеспокоиться о наличии кода радиобезопасности – это поможет сэкономить время на перенастройку по завершении работ.
2. Снимите ремень генератора. В зависимости от конкретного автомобиля доступ к ремню ГРМ может затруднять и поликлиновый ремень. Чтобы снять его, соответствующие гайки ослабляют, а при необходимости генератор отталкивают.
3. Снимите все дополнительные принадлежности. На этом этапе потребуется демонтировать генератор, рулевое управление, компрессор кондиционера и прочие подобные детали, которые мешают получить доступ к кожуху ГРМ. Важно: фитинги снимать не следует, в большинстве случаев их можно просто сдвинуть, не теряя давления в системе.
4. Если установлена крышка распределителя, ее также следует снять. Чаще всего для этого требуется раскрутить винты крепежа и разогнуть фиксаторы. Некоторые современные модели лишены этой детали, ее место занимает датчик положения коленвала и распредвала. В этом случае без руководства по ремонту двигателя конкретной модели не обойтись – процесс сильно разнится в зависимости от модели.
5. Выровняйте установочные метки (как выставить метки ГРМ, описано в руководстве по автомобилю). Для этого двигатель проворачивается, пока метка шкива не дойдет до отметки в 0 градусов на шкале синхронизации.
6. Снимите крышку ремня ГРМ. Прежде всего, раскручиваются все крепежные винты и болты. Если имеются какие-либо детали, мешающие снятию, их потребуется дополнительно демонтировать. Здесь опять же придется обращаться к руководству, так как их наличие и процедура снятия варьируются в зависимости от модели автомобиля.
7. Проверьте точность установки коленвала и распредвала по установочным меткам. На шкивах или звездочках чаще всего имеется специальная линия, которая выравнивается по меткам на вспомогательном вале, головке цилиндра или меткам на блоке. В случае порванного ремня ГРМ этот момент очень важен.
8. Проверьте область ремня на наличие пятен масла. Если замечены какие-либо утечки, их требуется немедленно устранить.

Ослабление натяжного устройства

Для того чтобы снять старый ремень ГРМ, потребуется ослабить болты, которые фиксируют устройство, регулирующее натяжение болта. Выкручивать их полностью не имеет смысла – достаточно будет отвернуть натяжное устройство, после чего вновь завернуть болты и зафиксировать натяжитель.

Нелишним будет заодно проверить шкив натяжного устройства на износ. Визуальный осмотр включает проверку на наличие трещин и вмятин, после чего необходимо провернуть шкив.

Монтаж нового ремня ГРМ

Если натяжитель был ослаблен, он сам с легкостью соскочит. Иногда ремень может застрять, но проблема решается, если подцепить его отверткой.

На втором этапе устанавливают новый ремень. Чаще всего в инструкции пользователя подробно написано, как натянуть ремень ГРМ. Точная процедура со всеми допусками варьируется в зависимости от марки авто. Особенно это важно для крепежного болта шкива коленвала, он обладает самым высоким моментом затяжки.

Далее останется лишь произвести все процедуры в обратном порядке.

Замена ремня ГРМ на приоре. Видео:

Ремень или цепь ГРМ

Многие сомневаются, что же предпочесть: цепь или ремень ГРМ? У обоих вариантов есть свои достоинства и недостатки. Рассмотрим для начала плюсы цепи:

• более высокий ресурс ;
• высокая устойчивость к внешним повреждениям: цепь вращается в замкнутом пространстве, ей не страшны перепады температур, влага или пыль, в то время как иногда зимой случается, что порвался ремень ГРМ именно из-за быстрого нагрева-охлаждения;
• возможность более точной регулировки: на цепи метки ГРМ можно выставить более точно, таким образом вал станет вращаться с должным усилием, клапаны станут работать точнее, не станут прогорать;
• более качественная смазка: во время работы цепь ГРМ постоянно находится в масле, в то время как ремень работает в сухой атмосфере, что негативно сказывается на его ресурсе;
• повышенная устойчивость к нагрузкам: цепь лучше выдерживает высокие обороты, если натяжитель работает в штатном режиме, она не станет перескакивать вперед.

К сожалению, идеальным решением цепь не является, имеются и у нее свои недостатки:

• Растяжение. С течением времени цепь немного растягивается из-за чего метки на не перестают совпадать. Как показывает практика, за несколько лет эксплуатации ее длина вырастает на пару сантиметров. В результате начинаются проскакивания на несколько звеньев. Как следствие, под капотом начинается сильный рокот, «вылечить» который можно только заменой цепи.
• Большой вес. В сравнении с ремнем цепь намного тяжелее. Современные тенденции таковы, что производители стараются делать автомобили как можно более легкими и компактными, чтобы снизить потребление топлива. Речь идет даже и незначительных мелочах, так что от цепи решили отказаться в пользу ремня. Конечно, сегодня есть специальные облегченные варианты, но и в этом случае существенно страдает ресурс цепи.
• Объемность. С каждым годом и каждым новым поколением автомобилей пространство под капотом все уменьшается. Ременная передача занимает куда меньше места, чем цепная.

Итак, что лучше: цепь или ремень ГРМ? Какие бы аргументы ни приводились в пользу того или иного варианта, уже сейчас можно сказать точно: автопроизводители выбрали ремни и отказываться от них не планируют, цепи практически полностью вышли из употребления.

Замена цепи ГРМ

Остается отметить такой момент, как замена цепи ГРМ. Можно сказать сразу: он ровным счетом ничем не отличается от алгоритма замены ремня. Основной сложностью являются подготовительные операции, с помощью которых можно добраться до нужной детали. В среднем это занимает несколько часов, в то время как непосредственная замена – несколько минут.

Итак, самостоятельно справиться с заменой ремня ГРМ вполне возможно. Конечно, процедура эта не быстрая, но вполне доступна даже новичкам.

Например, как правильно натянуть ремень ГРМ написано именно там. Помните, что стоит сделать что-то один раз, и на следующий все окажется намного проще.

Замена ремня ГРМ

Газораспределительный механизм относится к составляющим машины, которые напрямую влияют на ее ходовые характеристики, управляемость и надежность. Наиболее быстро изнашивающаяся деталь в этом механизме — это ремень (или ременной привод). Без целого ремня и сам ГРМ не будет выполнять свои функции.

Следовательно, его нужно периодически менять. К счастью, эту процедуру можно провести и самостоятельно, не обращаясь в автосервис. Подробнее о функциях ГРМ в целом и ремня в частности, а также о том, как заменить ременной привод своими руками — далее в статье.

Функции ГРМ в авто

Рассмотрим, какие задачи выполняет газораспределительный механизм в автомобиле. В первую очередь он должен обеспечивать своевременную подачу воздуха или топливно-воздушной смеси в цилиндры двигателя. Также он способствует выпуску из цилиндров отработанных газов. Обе функции выполняются посредством своевременного открытия и закрытия клапанов.

Принцип работы клапанного ГРМ лучше рассматривать на наиболее распространенных четырехтактных поршневых двигателях внутреннего сгорания. Газораспределительный механизм обеспечивает соединение клапанов и распределительного вала с приводом. Клапаны, состоящие из тарелки и стержня, подают воздух или топливно-воздушную смесь в цилиндры, а также выпускают отработанные газы. Таким образом, различают впускные и выпускные клапаны, и диаметр тарелок первых, как правило, больше.

В свою очередь, ременной привод ГРМ приводит в действие распределительный вал, который расположен в головке блока цилиндров и определяет порядок работы цилиндров и фазы газораспределения. В итоге выходит, что задача ремня ГРМ и самой системы в целом — пуск двигателя и обеспечение его стабильной работы при изменении скорости и оборотов, за счет пуск распредвала и синхронизации фаз газораспределения с тактами работы двигателя внутреннего сгорания.

Срок службы ГРМ и причины выхода из строя

Итак, наиболее уязвимая и быстро изнашиваемая деталь ГРМ — это ремень, или ременной привод. В среднем, учитывая условия эксплуатации в России, деталь изнашивается после 60-70 тысяч километров пробега. При самопроизвольном обрыве ремня ГРМ высока вероятность того, что сильно погнутся клапана. Следовательно, придется менять и их. Это лишние траты и денег, и времени. Поэтому рекомендуется периодически осматривать ременной привод на предмет признаков износа.

Ускоренному изнашиванию ремня газораспределительного механизма способствуют:

• Несбалансированный скоростной режим, приводящий к частым рывкам ременного привода.
• Попадание на поверхность детали моторного масла, которое начинает разъедать его волокна.
• Недостаточное или чрезмерное натяжение ременного привода.

Также ремень рвется и слетает, если превышен временной порог его эксплуатации. То есть, если водитель вовремя не поменял деталь.

Выбор ГРМ

В России автовладельцы имеют доступ не только к отечественным ремням газораспределительного механизма, но и к иностранным.

Общий список производителей длинный, но среди них можно выделить следующие:

• Gates. На сегодняшний день — самая популярная компания, занимающаяся производством различных запчастей, включая и ремни ГРМ.
• Contitech. Еще один крупный производитель с крепкой репутацией. Кроме ременных приводов, эта немецкая фирма выпускает приводные механизмы, элементы пневмоподвесок и ряд других запчастей.
• Dayco. Специализация этой итальянской фирмы — именно приводные ремни. Поэтому ее продукция отличается качеством и надежностью, которые столь важны для автомобилистов.

При этом, приобретая ремень ГРМ рекомендуется обращаться к официальным дилерам. Стоимость товара в этом случае выше, но это же можно сказать и про надежность. Купить дешевый ремень с тем, чтобы менять его через пару месяцев — не экономично.

Но даже при обращении к официальным дилерам есть два варианта:

• Покупка ременного привода непосредственно в фирменном магазине. Там дороже, но установлена будет, вероятнее всего, оригинальная деталь, которая лучше всего подходит автомобилю.
• Второй вариант дешевле, но требует досконального знания особенностей марки авто. Если владелец точно знает, какая фирма поставляет соответствующему авто-концерну запчасти, он может обратиться в магазины этой фирмы. Там есть возможность приобрести рабочие аналоги запчасти под другой маркой, но с теми же параметрами.

Как заменить ремень ГРМ своими руками?

Для замены ремня газораспределительного механизма можно обращаться и в автосервисы, но это повлечет за собой дополнительные траты на услуги специалистов. К счастью, процедуру можно провести и своими руками, при должной подготовке.

Важно помнить про технику безопасности. В первую очередь, про то, что менять деталь можно только при остывшем двигателе. Иначе можно обжечься об металлические части ГРМ, да и сам ремень будет очень горячим. Также стоит надежно зафиксировать машину на месте (и стояночным тормозом, и упорами), чтобы она не покатилась на человека во время ремонта.

Замена ременного привода состоит из нескольких последовательных этапов, описанных ниже.

Необходимые инструменты

Первый этап является продолжением подготовительной части — это сбор необходимых инструментов.

Перечень включает:

• набор головок для ключа;
• две отвертки (крестовидная и плоская);
• набор ключей;
• домкрат;
• динамометрический ключ;
• герметик.

Также обязательно следует переодеться в рабочую одежду. Работать предстоит в опасной близости от частей, запачканных моторным маслом, да и пыли в подкапотном пространстве хватает.

Снятие старого ремня

Следующий этап — разборка конструкции и снятие изношенного ременного привода.

Последовательность действий:

1. Отсоединить от аккумулятора отрицательный (минусовой) кабель. При его наличии, рекомендуется не забыть про код радиобезопасности, чтобы не тратить лишнее время на перенастройку после завершения процедуры замены ременного привода ГРМ.
2. Снять ремень генератора. На некоторых моделях автомобилей, доступ к ремню ГРМ блокирует поликлиновый ремень. Для его демонтажа ослабляются крепежные болты, а сам генератор отводится в сторону.
3. Снять дополнительные детали, ослабив соответствующие гайки. При этом фитинги лучше не снимать, достаточно их просто сдвинуть, чтобы не снижать давление в системе. Перечень ослабляемых деталей включает:
   1. гидроусилитель руля;
   2. компрессор кондиционера;
   3. генератор.
4. Снять крышку распределителя, при наличии таковой. Для этого раскручиваются крепежные винты и разгибаются фиксаторы. Если крышки распределителя нет, то на ее месте находится датчик положения коленчатого и распределительного вала. Чтобы его разобрать, лучше обращаться к инструкции соответствующей модели — слишком много различий в процессе.
5. Выровнять установочные метки, в соответствии с руководством эксплуатации автомобиля. Для этого нужно проворачивать двигатель до тех пор, пока метка на шкиве не совместится с положением в 0 градусов на шкале синхронизации.
6. Снять крышку ременного привода газораспределительного механизма. Для этого раскручиваются винты и болты, которыми эта деталь крепится. Затем, последовательно, демонтируются ее составляющие. Нюансы сильно разнятся в зависимости от конкретной модели, поэтому тут тоже нужно обращаться к руководству эксплуатации автомобиля.
7. Проверить положение установочных меток распредвала и коленвала. На шкивах и звездочках можно найти специальную линию, которая выравнивается по вспомогательному валу, головке цилиндра или метках на блоке. При порванном ременном приводе этот пункт особенно важен.
8. Еще раз проверить ремень на предмет наличия масляных пятен. При их наличии следует найти утечку и устранить ее.
9. Ослабить натяжение ременного привода. Для этого болты натяжителя частично отворачиваются, он переводится в другое положение и снова закрепляется.

По завершении этой процедуры рекомендуется осмотреть шкив ролика-натяжителя на предмет наличия следов износа — трещин или вмятин. После осмотра детали, ее нужно провернуть.

Установка нового ремня ГРМ

Теперь можно переходить к следующему этапу — установке нового ременного привода газораспределительного механизма на место старого. Если натяжной ролик до этого был ослаблен по вышеприведенной инструкции, то изношенный ремень должен сам соскочить с валов. Если он застрял, придется подцепить его отверткой.
Затем на его место устанавливается новый ремень. Он протягивается через все валы и натягивается до оптимального уровня натяжным роликом. Процедура сильно различается в зависимости от модели автомобиля, и подробнее о ней можно прочитать в прилагающейся инструкции по эксплуатации.

Проверка и регулировка натяжения

После установки нового ремня газораспределительного механизма, нужно проверить уровень натяжения. И чрезмерное, и недостаточное приведут к катастрофическим последствиям для состояния детали и, как следствие, всей системы.

Стандартная процедура замены выглядит следующим образом:

1. Плавно провернуть коленвал за крепежный болт шкива на один оборот по часовой стрелке.
2. Провернуть коленвал против часовой стрелки, пока натяжение ведущей ветви ремня ГРМ немного не ослабнет.
3. Проверить уровень натяжения. В большинстве случаев ремень, при нажатии пальцами между шкивами коленчатого и распределительного валов, должен поворачиваться на 90 градусов.
4. Если натяжение не соответствует указанному, крепление натяжителя ослабляется и он переводится по часовой стрелке — для ослабления, и против — для усиления.
5. Затянуть гайку натяжителя и еще раз проверить уровень натяжения.
6. Повторять пункты 3-5 до достижения необходимого результата.

Нюансы и трудности

Теперь несколько рекомендаций по не очевидным особенностям процедуры замены ремня газораспределительного механизма:

1. При проверке состояния ременного привода, нужно осмотреть его целиком, а не только верхнюю «открытую часть». Повреждения и масляные пятна могут находиться где угодно.
2. При проведении любых манипуляций с ремнем ГРМ, применять силу следует очень аккуратно. Да, эта деталь весьма крепкая, но сильный рывок может привести к повреждениям.
3. Покупая новый ременной привод, нужно учитывать, что на рынке огромное количество некачественных подделок. Поэтому покупку лучше совершать через официальные источники и сохранять все квитанции, на случай если будет прислана бракованная продукция.
4. Проверка и, при необходимости, замена ремня ГРМ должна проводиться своевременно. Срыв ременного привода часто приводит к повреждению клапанов, замена которых обходится в значительную сумму денег.
5. Продолжительность эксплуатации ременного привода напрямую зависит от состояния помпы. Когда она изнашивается, ее тоже следует менять. Как правило, запас прочности помпы вдвое превышает таковой у ремня ГРМ, поэтому и ее замену нужно проводить при каждой второй замене ременного привода.

При замене запчастей газораспределительного механизма могут возникнуть трудности. Неопытные механики отмечают сложность демонтажа деталей, перекрывающих доступ к ремню ГРМ.
