Установка генератора форд фокус 2 1 6

Замена генератора на Форд Фокус, двигатель 1.6

Прежде чем преступить к описанию того как заменить генератор на автомобиле Ford Focus с мотором 1.6 несколько слов о признаках, которые свидетельствуют об отсутствие зарядки. И так в данном случае во время движения из-под капота автомобиля стал слышен гул, по всей вероятности этот гул исходил от генератора. Как следствие этого на приборной доске загорелась лампочка аккумулятора, что означало отсутствие зарядки. Потом отключились подушки безопасности, об этом свидетельствовало загорание индикатора AirBag. Следом за этим отключился бортовой компьютер и машина заглохла.

Производитель Форд устанавливает на Ford Focus генераторы фирмы Denso, номер по каталогу FORD # A 115 IM, на 105 А и 14 V

Инструкция по замене генератора Форд Фокус

Как снять генератор

С помощью торцового ключа на 8 откручиваем крепление и снимаем бачок гидроусилителя Ford Focus.
Плоской отверткой отжимаем хомут и снимаем патрубок снятого бачка гидроусилителя.
Теперь необходимо снять с крепления расширительный бачок системы охлаждения Ford Focus и отвести его в сторону, чтобы он не мешал снятию генератора.
Далее необходимо отсоединить силовой провод от аккумулятора.
Обратите внимание! Отсоединять необходимо не всю клемму, а лишь провод, который идет на генератора. Это позволит избежать повторной настройки стеклоподъемников, магнитолы и бортового компьютера Форд Фокус.
Отсоединив провод от генератора, предварительно открутив торцовым ключом на 10 гайку крепления его клеммы.
Теперь необходимо отсоединить разъем, который находится рядом с генератором. Для этого необходимо тонкой отверткой на кнопку-фиксатор на боковой его части, после чего снять фишку, потянув ее на себя.
С помощью головки на 15 необходимо открутить нижний болт крепления генератора, который находится под шкивом.
Также головкой на 15 откручиваем верхний болт и гайку и снимаем пластину. Затем необходимо с помощью головки звездочки открутить шпильку, на которой была накручена верхняя гайка, и снять генератор Форд Фокус.

Установка генератора Ford Focus

Устанавливаем новый генератор на свое посадочное место и вкручиваем шпильку, таким образом, мы его фиксируем.

Следующим вкручиваем нижний болт, предварительно надев пластину, на которой крепится бачок гидоусилитлея, а затем верхний вместе с верхней гайкой.

Теперь необходимо надеть и натянуть ремень генератора Форд Фокус, он же является ремнем привода навесного оборудования – гидроусилдителя и помпы. Подробно о том, как надеть и натянуть ремень генератора смотрите в представленном видео

Замена генератора ФОРД ФОКУС. ВИДЕО

Замена генератора на Форд Фокус 2

У немецких автомобилей проблемы с генератором возникают достаточно редко. Чтобы провести ремонт узла, в обязательном порядке необходимо снимать деталь и проводить ей полную диагностику. Статья расскажет, какие существуют способы снятия генератора с Форд Фокус 2-го поколения, а также опишем непосредственно сам процесс замены.

Видеоматериал о процессе демонтажа генератора с транспортного средства. Нюансы, тонкости и хитрости процесса

Процесс замены

Снятие генератора с Ford Focus II 2.0 может проводиться несколькими вариантами. Первый способ — достаточно простой. Он подразумевает снятие изделия с нижней части транспортного средства, при этом в обязательном порядке нужна яма или подъёмник. В случае если нет доступа снизу, то в силу вступает более тяжёлый способ — снятие узла через подкапотное пространство. Генератор.

Чтобы провести снятие генератора с Ford Focus II 2.0 потребуется набор инструментов, пару часов свободного времени (взято с запасом, а то, как показывает практика, не всегда все идёт так, как хочется), ну и познания в конструкции автомобиля. Рекомендуется под рукой иметь монтажную схему электроузла силового агрегата. Итак, рассмотрим оба способа демонтажа генератора с автомобиля Форд Фокус 2.

Вариант первый: снизу

Прежде чем приступить непосредственно к выполнению работ, автомобиль стоит загнать на яму или подъёмник. В первую очередь, работы будут проводиться в подкапотном пространстве. Итак, приступим к рассмотрению процесса:

Сбрасываем клемму-минус с блока питания.
Отодвигаем самонатяжной ролик.

Оттягиваем ролик.
Когда ролик отжатый, можно снять ремень с генератора. Аккуратно, поскольку место труднодоступное и легко можно поранить руки.

Проводим необходимые манипуляции на снятом узле.

Способ второй: демонтаж через подкапотное пространство

Этот вариант демонтажа генератора потребует обязательное снятие дополнительных деталей. Стоит учесть, что не каждый автолюбитель может это сделать, поэтому рекомендуется хорошо всё взвесить. Если не уверенны в своих силах, что получиться, то стоит обратиться к специалистам за помощью. Итак, приступим:

Как и в первом случае, выполняем операции с 1 по 3.
Проводим снятие правой блок фары, чтобы было, как добраться к креплениям.
Находим болт крепления детали, и демонтируем его.
Лучше всего для выполнения операций использовать трещотку с длинным воротком.
Снимаем верхние крепления генератора, и поворачиваем его.
Затем необходимо отключить колодку проводов, и плюсовой провода.
Аккуратно снимаем и выводим генератор.

Выбор детали: оригинал и аналоги

К выбору генератора на автомобиль стоит отнестись более чем серьёзно. От качества изделия будет зависеть, насколько стабильным будет питание аккумулятора, а также напряжение бортовой сети. Для Форд Фокус 2 существует кроме оригинала несколько аналогов, которые можно устанавливать на транспортное средство.

На всех вторых Фокусах 2 устанавливались генераторы, которые производятся компанией Denso с каталожным номером 30667071. Средняя стоимость изделия в РФ составляет около 25 000 рублей.

Кроме оригинала, на автомобильном рынке запасных частей можно найти достаточно большое количество аналогов, которые спокойно можно монтировать на автомобиль. Итак, рассмотрим основные из них:

Генератор Ford Focus 2

Генератор служит для преобразования механической энергии, которую создает силовой агрегат, в электрическую. От его исправности зависит работоспособность двигателя. Также генератор напрямую влияет на ресурс аккумулятора и некоторых электронных элементов.

Поэтому при обнаружении любых неисправностей с источником питания рекомендуется незамедлительно провести ремонт или замену узла.

Обзор генератора

На Ford Focus 2 применяется генератор переменного напряжения. Он имеет электромагнитное возбуждение. В конструкции источника питания предусмотрен автоматический регулятор напряжения и выпрямительный блок.

Для охлаждения узла на валу ротора имеется крыльчатка вентилятора. Механическая энергия передается генератору через приводной шкив. Вал установлен на подшипниках, смазка которых заложена на весь срок службы узла.

Особенностью Ford Focus 2 является то, что помимо собственного электронного регулятора, на работу генератора влияет ЭБУ силового агрегата. Модуль повышает выходное напряжение, если окружающая температура стала слишком низкой. Это позволяет более эффективно выполнять заряд АКБ. ЭБУ также отключает источник питания во время запуска мотора, чтобы снизить нагрузку на стартер. Помимо этого модуль увеличивает обороты коленвала на холостом ходу, если на генератор воздействует повышенная электрическая нагрузка.

На Форд Фокус 2 можно встретить источники питания на 120 A, 14 B и на 150 A, 14 В. Тип устанавливаемого генератора зависит от объема силового агрегата.

Артикульный номер и стоимость оригинального генератора Форд Фокус 2 и его аналогов

Фирменный генератор Форд Фокус 2 на 120 A, 14 B идет под артикульными номерами:

Стоимость источника питания на 120 A, 14 B находится в пределах от 6000 до 17500 за новый узел. Генератор с авторазборок обойдется дешевле. Его цена находится в пределах 8 тыс. рублей. Ознакомится с аналогами родного источника питания можно в таблице, которая представлена ниже.

Таблица — Хорошо зарекомендовавшие себя альтернативы оригинального генератора 120 A, 14 B

Замена генератора на Форд Фокус 2 с двигателем 1.6

Набор ключей и головок
Трещотка�
Плоская отвертка

Объявления

Преподаватель американского университета проводит […]

Наш сервис осуществляет живые лайки на фото заказчиков, которые […]

Смартфон Lenovo S5 Pro 6/128GB смартфон с Android 8.1 поддержка двух SIM-карт экран 6.2″, […]

ОС Android 8.1, экран: 6.4″, Super AMOLED, 2960×1440, процессор: Exynos 9810, , 8-ми ядерный, камера: 12Мп, GPS, ГЛОНАСС, с […]

Предоставляем полный пакет услуг «ПОД КЛЮЧ» в приобретении авто из […]

Новый флагманский смартфон Galaxy Note9 – устройство с высокой […]

Наш сервис осуществляет живые лайки на фотографии заказчиков, […]

Наш сервис предоставляет настоящие лайки на фотографии […]

Автодом микрогрузовик SUZUKI CARRY кемпинг кузов DA63T модификация TRUCK CAMPING год […]

Наш сервис осуществляет настоящие лайки на фотографии […]

Снятие и установка генератора
Электрооборудование. Аккумулятор и генератор. Форд Фокус 2

Вам потребуются: ключи «на 8», «на 12» и TORX E10.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

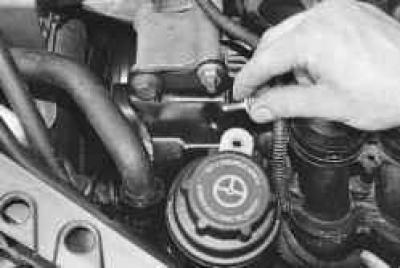

2. Выверните болт крепления бачка гидроусилителя рулевого управления и отодвиньте бачок в сторону.

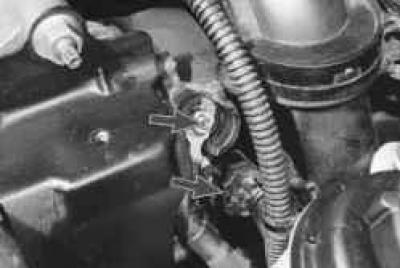

3. Снимите защитный колпачок вывода генератора.

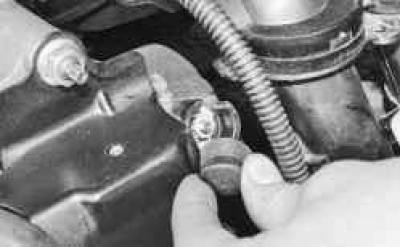

4. Отверните гайку крепления и отсоедините наконечник провода от вывода генератора, сожмите фиксатор и отсоедините колодку жгута проводов от генератора.

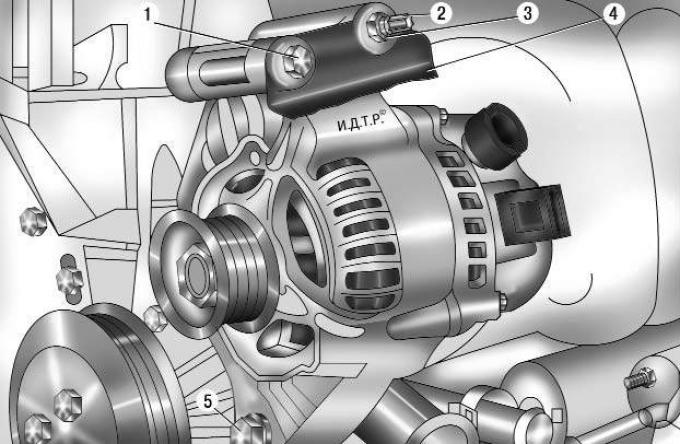

Рис. 10.3. Крепление генератора: 1 – верхний болт крепления генератора; 2 – шпилька крепления генератора; 3 – гайка; 4 – защитный щиток; 5 – нижний болт крепления генератора

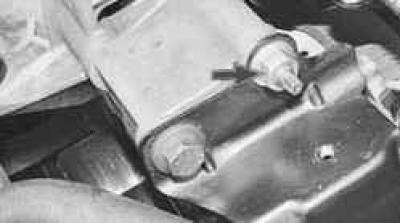

5. Отверните гайку 3 (рис. 10.3) крепления генератора.

6. Выверните верхний болт 1 крепления генератора и снимите защитный щиток 4.

8. Выверните нижний болт 5 крепления генератора, шпильку 2 и извлеките генератор из моторного отсека.

9. Установите генератор в порядке, обратном снятию, при этом заменить новым ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов»).

Как поставить ремень генератора на Форд Фокус 2 — разбираем внимательно

Генераторная установка является основным элементом в электрической сети любого авто. Необходимо сразу же устранять ее неисправность. Ниже мы расскажем о замене ремня генератора Форд Форд Фокус 2 своими силами.

Периодичность замены

Ремень навесного оборудования (в народе – ремень генератора) является расходным материалом, и требует периодической замены. При этом ресурс этого элемента достаточно большой и часто менять его не нужно.

Согласно регламента ТО Ford Focus 2, периодичность замены ремня генератора составляет 50-60 тыс. км или 5-6 лет эксплуатации авто.

Где находится ремень генератора

Логично предположить, что ремень генератора находится на генераторе, собственно там он и располагается. Ремень нужен для передачи крутящего момента валу генератора от коленвала мотора.

Признаки того что ваш ремень неисправен

Первым и основным, признаком, который оповестит о том, что ремень нужно поменять, является свист ремня при электрической нагрузке авто.

Что произойдет если вовремя не заменить ремень генератора

Прежде всего изношенный ремень в отличии от нового растянут, в следствии чего начинает посвистывать и проскальзывать, от растянутого ремня генератор не может выдавать полную нагрузку. Изношенный ремень может порваться в любую минуту. Если ремень все-таки порвется, то машина остается без генератора, питание электричеством происходит с АКБ, но как известно батареи хватает ненадолго, и вы рискуете в любой момент аварийно остановиться на дороге. Чтобы такого не произошло, своевременно меняйте ремень генератора.

Необходимо отдельно поблагодарить разработчиков авто, так как при наличии эстакады ил ямы, замена ремня происходит без каких-либо проблем.

Инструменты, которые могут нампонадобятся при замене ремня генератора:

— Ключ-головка размером на «8»,

— Ключ, комбинированный размером на «19»,

— Специальное приспособление для монтажа ремня

Замена ремня генератора Ford Focus 2 1.6

Без ремня генератора долеко не поедите генератора, так как он является основным источником электроэнергии. Когда автомобиль заводится, если аккумулятор слабенький то для вас! стартер работать не будет, по обычной причине потребляет много энергии из аккума, что приводит к значительному падению его заряда.

При данных обстоятельствах нашему клиенту остается приборы работают только за счет внедрения аккума, но после пуска мотора начинает работать генератор.

Одной из более нередких поломок Форд Фокус 4.5 является поломка ремня генератора. При таких обстоятельствах неотклонимой будет ее подмена. Сейчас будем вести разговор что все-таки по сути, как поменять ремень, где и что для этой цели нужно

Согласно советам производителя подмена ремня генератора осуществляется каждые 50000-60000 км пробега, либо 5 лет эксплуатации.

Конкретно ремень обеспечивает нормальную работу мотора и позволяет питать электроэнергией нашему клиенту остается оборудование.

Приводной ремень Форд- Contitech 6PK1059 ELAST

Основная задачка ремня на Форд Focus2 – передача усилия от коленчатого на вал генератора. Его состояние и натяжка очень принципиальна и оказывает влияние на последующее:

И к данному ремонту подошел основательно, на фокусе с движком 1.4,1.6 100 и 115 л.с. ресурс ремня по заявлению производителя 7 лет(моему 9 уже) как еще его именуют 120000 км пробега. Месяца за 5 начал потихоньку брать нашему клиенту остается нужное для собственного движка, а непосредственно:

Замена ремня генератора фокус 2 1.8

Набор приводных ремней ;

Нюансы конструкции

Двигатели, используемые на Форд Фокус 2, имеют свои определенные конструктивные особенности. Так, на 1,4- и 1,6-литровых моторах натяжение привода вспомогательных агрегатов осуществляется шкивами оборудования, что влияет на технологию замены.

Из-за отсутствия натяжного ролика новый приводной ремень на таких моторах поставить на место удается только с помощью специальных приспособлений.

В установках же на 1,8 и 2,0 литра натяжной ролик уже используется, что существенно облегчает работы по замене и не требует применения специфических инструментов.

Также на процесс замены влияет наличие кондиционера, поскольку ремень компрессора на шкиве коленчатого вала располагается перед приводным элементом генератора (это видно из фото выше), поэтому поставить последний без снятия первого не получиться.

Замена ремня генератора и кондиционера на ФФ2 1.8 и 2.0

Теперь рассмотрим самостоятельную замену ремня кондиционера и генератора на Фокус 2 с моторами 1,8 и 2,0 л., где можно обойтись без приблуд, с экономив на покупке комплекта, а взяв ремни фирмы Gates:

Чтобы подобраться к ремням, как и в предыдущем случае нужно будет снимать декоративную крышку мотора, переднее правое колесо, а за ним брызговик и подкрылок (ключ Т25), а дальше можно действовать несколькими способами:

Вариант №1 замены ремня кондиционера

открутим пять болтов крепления компрессора кондиционера;
зафиксируем кондишен, дабы не нарушить шланги;
снимаем/ставим приводной ремень;
прикручиваем назад компрессор, но тут есть одно но. Когда ставится обратно старый ремень, то компрессор получится прикрутить на место без проблем, а если же новый, не растянутый, ремешок, то возможно может так гладко и не получится.

Вариант №2 как поменять ремень привода компрессора

не откручивая компрессор, снимаем его шкив;
головкой на «10» открутим и снимем прижимную пластину шкива;
снимем стопорное кольцо шкива, а потом шкив вместе с ремнем;
оденем новый навесной ремень на шкивы КВ и компрессора;
подберем подходящую по диаметру трубу (чтобы диаметр был больше вала компрессора, но меньше отверстия в шкиве);
пропускаем трубку через шкив и одеваем на вал компрессора примерно на 5 мм и немного надавливаем в низ, шкив под действием сопротивления ремня сам заскакивает на вал;
собираем все обратно.

На верху двигателя, чтобы сменить ручейковый ремень генератора, откручиваем 2 болта натяжителя и оставляем его на шпильке, уводим в правую сторону машины, снимаем ремешок!

Сборка в обратной последовательности. Таким образом, на замену навесных ремней FF2 без приблуд, уйдет около часа времени.

Замена приводного ремня генератора Форд Фокус 2 1.8 TDCi

Замена ремня генератора на Ford Focus 2 1,8 Flexifuel

Спрашивайте в комментариях. Ответим обязательно!

Пошаговая инструкция

Заменить, надеть и подтянуть изделие можно самостоятельно.

Необходимые инструменты

Меняем ремень после того, как будут собраны все инструменты:

набор гаечных ключей;
приспособление для одевания;
натяжитель;
набор отверток;
домкрат;
ролики.

Приспособление для надевания можно приобрести в магазине, арендовать на СТО или разработать чертеж и сделать самому. Инструмент для надевания позволит быстрее выполнить процедуру монтажа, а ролики потребуются при условии, что старые детали начали изнашиваться.

Пользователь Эрнест рассказал, как самостоятельно производят смену генераторного ремешка.

Этапы замены

Чтобы правильно снять, поставить и натянуть ремешок привода генераторной установки и кондиционера, необходимо действовать по такой схеме:

Замена ремня генератора Форд Фокус выполняется с демонтажа изделия. Для этого извлеките ключ из замка зажигания авто и откройте капот. Открутите винты, фиксирующие клеммы, подсоединенные к аккумуляторной батарее, после чего демонтируйте их.
Ослабьте винты, которые крепят переднее правое колесо. Поставьте на домкрат эту часть авто. Винты выкрутите полностью, а колесо снимите.
После демонтажа колеса вы сможете снять подкрылок. Отсоедините и уберите в сторону брызговик. Получив доступ к генераторному ремню, произведите его снятие. Для этого используйте заранее подготовленный нож. После разрезания и демонтажа ремня выполните чистку поверхности вала.
Оцените визуально состояние установленных роликов. При наличии дефектов детали подлежат замене.
Теперь нужно установить новый ремень и произвести натяжку. Ремешок надо расположить в центре между насосом гидравлического усилителя руля и коленвалом. Вы увидите колесо помпы, на него монтируется инструмент для установки детали. Когда инструмент будет установлен, его следует провернуть против часовой стрелки.
Надо надеть ремешок на приводной шкив. Он монтируется таким образом, чтобы номер, расположенный на поверхности, был направлен в сторону машинного мотора. Производится монтаж ремня на валы гидравлического усилителя, системы кондиционирования и генераторного устройства.
Выполняется натяжение изделия. Ключом на 19 осуществляется проворачивание шкива водяного насоса. Процедура выполняется осторожно. Пока шкив крутится, ремешок натягивается. Прокручивание осуществляется до момента, пока ремень не растянется и не будет полноценно сидеть на шкиве. Возьмите гаечный ключ на 18, с его помощью проверните коленчатый вал на несколько оборотов. В результате вы сможете проверить правильность монтажа детали.
Чтобы натянуть ремешок на компрессорный привод кондера, приспособление для монтажа поставьте на шкивы вспомогательных устройств. Монтаж осуществляется таким образом, чтобы инструмент находился между осями шкива. Приспособление ставится на устройство и выполняется установка на компрессорный вал.
Еще раз проворачивается коленвал. Делается это до момента, пока изделие полностью не сядет на все валы. Если у вас получилось сделать это, то приспособление для монтажа снимается, а коленчатый вал прокручивается на 2-3 оборота. Проверьте, правильно ли выполнены все действия и оцените качество натяжения изделия. При недостаточной или слишком сильной натяжке возможен быстрый износ ремешка. После монтажа удостоверьтесь в том, что канавки изделия правильно установлены на выемках на валу. В противном случае ремешок может перекосить при запуске двигателя, что также приведет к его износу и обрыву.
Соберите все в обратном порядке. Установите на место подкрылок и колесо, надежно затяните болты. Заведите мотор и проверьте правильность работы ремня. Первое время он может издавать нехарактерный для его работы шум. Впоследствии звуки пропадут, когда ремень притрется. Можно воспользоваться специальным средством для размягчения, продается в любом магазине с автомобильной химией. С помощью него избавляются от посторонних звуков.

Руководство по ремонту Форд Фокус

Итак, когда все подготовлено, можно начинать работать.

Следует отметить, что Ford Focus второго поколения – это современный автомобиль, в котором все элементы и системы взаимосвязаны.

Поэтому замена должна быть выполнена крайне аккуратно.

Устанавливать ремень нужно без суеты аккуратно, ведь если его хоть немного повредить, то работать полноценно он не сможет и рано или поздно приведет к более серьезной поломки.

схема как снять крышку для зомены ремня генератора Форд 2

Замена ремня генератора проводится согласно следующему образом: Вывешиваем переднюю ось Ford Focu s2 и ставим на крепкую опору, после чего снимаем колесо.

KEY-DOP

Открутим колесо правое переднее фф 2

Демонтируем подкрылок и защитную накладку, открутив торцевой головкой крепежные болты к мотору.

снимаем брызговик и вытаскиваем подкрылок

Снимаем ремень, перерезаем его ножом.

снимаем ремень привода генератора

Это крайне важно, поскольку после его снятия исключается повторное использование, так как его установка на шкивы возможна только один раз, а отрегулировать его невозможно.

Снимаем генератор для проверки

Чистим шкивы генератора с помощью чистой тряпки, чтобы исключить проскальзывание ремня при работе устройства

ремень для помпы и генератора

Устанавливаем новую деталь на очищенные шкивы и собираем в обратном порядке.

Форд Фокус 2 замена ремня генератора.Смотрите; Видео)

Видео «Как правильно выполнить смену ремешка на Фокус 2»

Канал Autoshaman Mechanic предоставил ролик, в котором подробно описана процедура замены приводного ремня генераторной установки на Форд.

У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос

Видео «Наглядное пособие по замене ремня генератора в Фокус 2»

Подробное и наглядное руководство на тему замены приводного ремешка генератора представлено в ролике (видео снял и опубликовал Павел Меньшаков).

204-2 Ремонт Ford Focus II

Разборка генератора

Разбираем генератор для проверки и замены регулятора напряжения с щеткодержателем и выпрямительного блока.

Головкой «на 7» отворачиваем четыре гайки крепления кожуха генератора.

Ножом очищаем герметик с внутренней стороны кожуха…

…и снимаем кожух генератора.

Очищаем от герметика гайку крепления вывода генератора.

Головкой «на 10» отворачиваем гайку…

…и снимаем вывод генератора.

Головкой «на 8» отворачиваем гайку крепления щеткодержателя с регулятором напряжения.
Снимаем шайбу, установленную под гайкой.

Крестообразной отверткой отворачиваем два винта крепления щеткодержателя с регулятором напряжения.

Снимаем щеткодержатель с регулятором напряжения в сборе.

Снимаем с щеткодержателя защитную пленку.

Снимаем крышку щеток.

Отверткой разжимаем три вывода выпрямительного блока.

Головкой «на 8» отворачиваем две гайки крепления выпрямительного блока.

Снимаем выпрямительный блок.
Для проверки короткого замыкания обмотки ротора на «массу»…

…подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и валу ротора.
Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить ротор или генератор.
Для проверки обрыва обмотки ротора…

…подсоединяем щупы тестера (в режиме омметра) к контактным кольцам.
Если тестер покажет бесконечность, значит, в обмотке есть обрыв и нужно заменить ротор или генератор.
Осматриваем обмотки статора.
На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, необходимо заменить статор или генератор.
Для проверки обрыва в обмотках статора…

…подсоединяем щупы тестера (в режиме омметра) к выводам обмоток.
Если тестер покажет бесконечность, значит в обмотке есть обрыв и нужно заменить статор или генератор.
Аналогично проверяем остальные обмотки статора.
Для проверки короткого замыкания обмотки статора на «массу»…

…подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора.
Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить статор или генератор.
Аналогично проверяем остальные обмотки.
Для проверки замыкания в положительных диодах выпрямительного блока…

…«плюс» тестера (в режиме омметра) подсоединяем к выводу генератора, а «минус» — к одному из выводов выпрямительного блока.
Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных диодов.
Для проверки замыкания в отрицательных диодах «плюс» тестера подсоединяем к одному из выводов выпрямительного блока, а «минус» — к нижней пластине выпрямительного блока. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько отрицательных диодов. В обоих случаях необходимо заменить выпрямительный блок.
Для проверки регулятора напряжения…

…подсоединяем к щеткам лампу (1–3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15–16 В.
В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях — в регуляторе пробой, если не горит — обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В обоих случаях регулятор нужно заменить.
Сборку генератора выполняем в обратной последовательности. При этом, обжав выводы выпрямительного блока на выводах обмотки статора…

…пропаиваем места их соединения.
Перед установкой щеткодержателя укладываем на заднюю крышку генератора защитную пленку щеток. Утопив щетки, устанавливаем щеткодержатель на место…

Замена навесных ремней на Фокус 2 1.6

По инструкции ремень генератора на Форд Фокус 2 не снимается ослаблением натяжителя или генератора, а срезается, а чтобы его установить потребуется специальный комплект приспособлений которые применяются в зависимости от того на какой шкив (генератора, ГУРа или кондиционера) одевается приводной ремень. На моторах 1.4 и 1.6 л. ФФ2 натяжных роликов на ремнях привода навесных агрегатов нет, а вот на 1.8 и 2.0 хотя и есть натяжной ролик на ремне генератора, но по технологии ремни все равно одноразовые и их попросту срезают, а новые устанавливаются тоже со спецприспособой. Поскольку у многих нет такого оборудования, а на его покупку жалко денег придумывают иные способы как можно поменять ремень кондиционера или генератора FF2 без приспособлений. О некоторых из них мы и поговорим, а также покажем наглядно на видео.

Согласно рекомендациям производителя замена ремня генератора должна осуществляться каждые 60000 км пробега, либо же 6 лет эксплуатации.

Официалы самостоятельную замену ремня генератора Фокуса на двигателе 1.6 литра не рекомендуют, поскольку грубое и неумелое обращение может привести к повреждению ремня при установке, а вот на движках 1.8, 2.0 можно справится и самому, там будет попроще.

Для замены приводного ремня Ford Focus 2 1.6 с кондиционером нужен комплект ремней — 1708273, его состав:

ремень генератора;
ремень кондиционера;
приспособления для установки (3 штуки).

Если брать не оригинал, то можно купить CONTITECH 6PK1059ELASTT2, будет стоить долларов на 15 дешевле.

Комплект приспособлений: 1 — для привода вспомогательных агрегатов (генератора, ГУРа, помпы); 2 — ремня компрессора кондиционера

Чтобы поменять ремень генератора приспособление из двух частей устанавливается на колесо помпы (устанавливаем приспособу до щелчка, когда она станет как нужно). Шкив помпы проворачивается за специальной болт (под ключ на «19») на приспособлении. Заводить ремень следует в такой последовательности: сначала одеваем на шкив насоса ГУРа, при этом ремешок заводится под устройство на помпе, потом накидываем ремень на генератор.

А для замены ремня компрессора кондиционера берем другое приспособление и ставим его на шкив коленвала, накинув приводной ремень на компрессор и одев его снизу на приспособу. Затем поворачиваем за болт КВ ключом (на «18») проворачиваем шкив по часовой стрелке, а ремень придерживаем рукой чтобы он не соскочил.

Наглядная видео инструкция как одеть ремни на Фокус 2 приспособой

Замена ремней генератора, кондиционера, помпы ФФ2 1,6 л без приспособ

6PK1305 — ремень генератора ФФ2;
5PK705SF — ремень кондиционера.

Вариант №1 замены ремня кондиционера

открутим пять болтов крепления компрессора кондиционера;
зафиксируем кондишен, дабы не нарушить шланги;
снимаем/ставим приводной ремень;
прикручиваем назад компрессор, но тут есть одно но. Когда ставится обратно старый ремень, то компрессор получится прикрутить на место без проблем, а если же новый, не растянутый, ремешок, то возможно может так гладко и не получится.

Вариант №2 как поменять ремень привода компрессора

не откручивая компрессор, снимаем его шкив;
головкой на «10» открутим и снимем прижимную пластину шкива;
снимем стопорное кольцо шкива, а потом шкив вместе с ремнем;
оденем новый навесной ремень на шкивы КВ и компрессора;
подберем подходящую по диаметру трубу (чтобы диаметр был больше вала компрессора, но меньше отверстия в шкиве);
пропускаем трубку через шкив и одеваем на вал компрессора примерно на 5 мм и немного надавливаем в низ, шкив под действием сопротивления ремня сам заскакивает на вал;
собираем все обратно.

Замена приводного ремня генератора Форд Фокус 2 1.8 TDCi

Замена ремня генератора на Ford Focus 2 1,8 Flexifuel

Замена приводного ремня генератора Ford Focus 2 (двигатель Duratec 16V 1.4 и 1.6)

Замена приводного ремня аксессуаров Ford Focus 2 (1 .4-1.6 Duratec 16V)

Снятие и установка

Общее оборудование: нож

Снятие

Ремень компрессора кондиционера не подлежит повторному использованию, так как он рассчитан только на однократное растягивание при надевании на шкивы. Неследование этому указанию может привести к преждевременному выходу ремня из строя.

Ремень привода аксессуаров не подлежит повторному использованию, т.к. он рассчитан только на однократное растягивание при его установке на шкивы. Неследование этому указанию может привести к преждевременному выходу ремня из строя.

1. Снимите правое переднее колесо.

2. Снимите брызговик ремня привода аксессуаров.

3. Снимите правый передний локер.

4. Используя подходящий нож, перережьте ремень кондиционера и снимите его.

Установка

ПРИМЕЧАНИЕ: Установите новый ремень привода аксессуаров и ремень компрессора.

1. Начисто протрите все шкивы, чтобы исключить проскальзывание ремня привода аксессуаров при установке.

2. УВЕДОМЛЕНИЯ: Правильно установите направляющий инструмент для ремня привода аксессуаров на шкив коленчатого вала. Центр направляющего инструмента для ремня привода аксессуаров должен находиться в положении «12 часов», а изогнутый конец — ближе к двигателю. Неследование этому указанию может привести к повреждению ремня привода аксессуаров в процессе его установки.

Установите направляющий инструмент для ремня привода аксессуаров (входит в комплект запасных частей) на шкив коленчатого вала таким образом, чтобы центр инструмента располагался в положении «12 часов» (двигатель для наглядности показан снятым).

3. Опустите автомобиль.

4. Выберите первую передачу или положение парковки.

5. Наденьте ремень привода аксессуаров на шкив коленчатого вала, шкив усилителя рулевого управления и шкив насоса охлаждающей жидкости в показанном положении (двигатель для наглядности показан снятым).

6. УВЕДОМЛЕНИЯ: Убедитесь в том, что, когда фиксирующий элемент инструмента для установки ремня привода аксессуаров устанавливается на шкив насоса охлаждающей жидкости, слышен щелчок. Неследование этому указанию может привести к повреждению ремня привода аксессуаров в процессе его установки.

Установите инструмент для установки ремня привода аксессуаров (входит в комплект запасных частей) на шкив насоса охлаждающей жидкости в показанном положении (двигатель для наглядности показан снятым).

7. Поверните инструмент для установки ремня на 90 градусов против часовой стрелки в показанное положение (двигатель для наглядности показан снятым).

8. ПРИМЕЧАНИЕ: Убедитесь в том, ремень привода аксессуаров правильно расположен в канавках шкивов.

Снимите ремень привода аксессуаров со шкива насоса охлаждающей жидкости и наденьте на установочный инструмент и шкив генератора в показанном положении (двигатель для наглядности показан снятым).

9. УВЕДОМЛЕНИЯ: Убедитесь в том, ремень привода аксессуаров правильно выставлен относительно установочного инструмента. Неследование этому указанию в результате может привести к повреждению ремня привода аксессуаров.

Поворачивайте инструмент для установки ремня привода аксессуаров по часовой стрелке до тех пор, пока натяжение ремня не ослабнет (двигатель для наглядности показан снятым).

10. Инструмент для установки ремня привода аксессуаров не должен быть прихвачен между шкивом насоса охлаждающей жидкости и ремнем. Неследование этому указанию в результате может привести к повреждению ремня привода аксессуаров.

Эту операцию следует выполнять с передней стороны опоры двигателя. Неследование этому указанию в результате может привести к повреждению ремня привода аксессуаров и установочного инструмента.

ПРИМЕЧАНИЕ: Проверьте правильность расположения ремня привода аксессуаров в канавках шкивов.

Наденьте ремень привода аксессуаров. (двигатель для наглядности показан снятым).

Используя подходящий гаечный ключ, поверните инструмент для установки ремня привода аксессуаров приблизительно на 45 градусов по часовой стрелке и придержите его.

Используя второй гаечный ключ, продолжайте поворачивать инструмент для установки ремня по часовой стрелке до тех пор, пока ремень привода аксессуаров не будет установлен.

11. Используя подходящий инструмент, высвободите фиксирующий элемент инструмента для установки ремня привода аксессуаров из шкива насоса охлаждающей жидкости.

12. Выберите нейтральную передачу.

13. Поднимите и подоприте автомобиль.

14. ПРИМЕЧАНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.

Проверните двигатель приблизительно на 90 градусов таким образом, чтобы центр инструмента для установки ремня привода аксессуаров встал в положение «3 часа».

15. Снимите и отбракуйте инструмент для установки ремня привода аксессуаров.

16. ПРИМЕЧАНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.

Проверните двигатель еще на 720 градусов.

17. Проверьте правильность расположения ремня привода аксессуаров в канавках шкивов.

Если инструмент для установки ремня привода аксессуаров смещен, повторите действия по п. 16.

Отбракуйте инструменты для установки ремня привода аксессуаров.

18. Установите инструмент для установки ремня привода компрессора кондиционера (входит в комплект запасных частей) на шкив коленчатого вала в положение «7 часов» (двигатель для наглядности показан снятым).

19. Наденьте ремень привода компрессора на шкив компрессора, пропустите под шкивом коленчатого вала и вокруг инструмент для установки ремня привода компрессора.

20. Рукой поворачивайте инструмент для установки ремня привода компрессора кондиционера по часовой стрелке до тех пор, пока натяжение ремня не ослабнет.

21. ПРИМЕЧАНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.

ПРИМЕЧАНИЕ: Рукой направляйте ремень привода компрессора на шкив коленчатого вала по мере вращения шкива коленчатого вала.

Проверните двигатель настолько, чтобы инструмент для установки ремня привода компрессора встал в положение «3 часа».

22. Снимите установочный инструмент.

23. ПРИМЕЧАНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.

Проверните двигатель еще на 360 градусов.

24. Проверьте правильность расположения ремня компрессора в канавках шкивов.

Если инструмент для установки ремня компрессора смещен, повторите действия по п. 23.

Снимите установочный инструмент.

25. Снимите правый передний локер.

26. Снимите брызговик ремня привода аксессуаров.

27. Установите правое переднее колесо и шину.

Читать еще: Замена тросика сцепления гольф 2

Оценка статьи:

Загрузка...

Оставить комментарий

Установка генератора форд фокус 2 1 6
