Переключение передач камаз: коробка передач на камазе

Разбираем схему переключения передач на Камазе

Схема переключения передач Камаз напрямую зависима от установленной коробки передач на автомобиле. Но порой даже при полном знании всех теоретических данных в управлении КПП Камаз, очень сложно сориентироваться так сразу в использовании и переключении скоростей.

В этой статье мы подробно расскажем, как работает коробка передачи и какая её структура.

Как работает КПП

Схема для переключения передач Камаз несложная. Для начала изучим несколько простых правил. Переключать скорость (1, 2, 3, 4, 5) на Камазе нужно с помощью рычага для переключения нужных передач. Этот рычаг находится с правой стороны, рядом с местом водителя. Для того, чтобы разогнать машину, вам пригодится вот такая схема: 1В — 2В — ЗВ — 4Н — 4В — 5Н — 5В, а если вы находитесь в сложных дорожных условиях (забитая траса), то вам пригодится следующий вариант: 1Н -2Н-ЗН-4Н-4В-5Н-5В.

Запомните, что переключать нужные передачи необходимо только при полностью выключенном (выкл) сцеплении. Например, для переключения верхней передачи В на нижнюю Н (или наоборот), опустите вниз или поднимите вверх переключатель КПП (в зависимости от ситуации), выжмите сцепление, подождите около 1 секунды и отпустите, и только теперь она включится.

Совет: педаль сцепления необходимо переставлять резко и выжимать только до конца. Выбирать момент, когда переключения необходимых передач будет наилучшим, нужно ориентируясь на показатели тахометра.

Несколько советов по использованию коробки Камаз. Придерживаясь этих советов, ваш двигатель всегда будет работать в экономичном режиме.

Схема переключения

1. Если вы разгоняетесь на горизонтальной (ровной) дороге. Двигатель: частота вращения коленчатого вала, в таком случае, не должна быть выше 2300 мин-1 (касательно промежуточных передач). А дальнейшие переключения нужных позиций в КПП должны снижать частоты до 2000 мин-1.
2. Если вы движетесь с большой скоростью на скоростной автомагистрали. Вы должны переключиться на верхнюю передачу КПП Камаз. Но вращения частот свыше 2200 мин-1 считается очень расточительным.
3. Если вы находитесь в сложных дорожных условиях или поднимаетесь вверх. Вам надо довести частоту вращения до необходимой (номинальной) величины. А последующие переключения должны снижать показатели до 2000 мин-1.
4. Если вы разгоняетесь под уклоном и на дороге ровное хорошее покрытие. В таких случаях частота вращения любых переходов не должна быть выше 2000 мин-1.

Какая структура КПП

В основном, на Камаз устанавливают коробки двух типов: 5 ступенчатые (14 модель) и 10 ступенчатая (15 модель). Первый тип устанавливают на одиночные автомобили Камаз, а коробка второго типа больше подходит для работы в автопоездах. К тому же, 10-ступенчатая состоит из обычной 5-ступенчатой. Плюс, оснащенная редуктором-делителем. Структура КПП делителя позволяет (конечно же, в сочетания с 5-ступенчатой коробкой) контролировать десять передач переднего хода и две заднего.

Преимущества коробок, которые оснащены делителем:

Механический редуктор

1. Уменьшается частота переключения.
2. Повышения тяги автомобиля.
3. Более лёгкое управление.

Для автомобилей Камаз с большой грузоподъёмности были модернизированы предыдущие коробки. И в свет вышла новая модель КПП 152. Чем она отличается?

1. Усилены синхронизаторы.
2. Использовано новое крепление шестерёнок.
3. Введено в систему 4 градуса для утонения зубьев. Это позволяет избежать «выбивания» четвёртой и пятой передачи.
4. Усилены шлицы.
5. Улучшенная схема управления делителем.
6. Удалено шлицевое крепление.
7. Увеличена высота зубьев.

В новой модели делителем управляет пневматическая система. Обслужить такую систему может только профессионал и работник СТО. Так как данная процедура требует определённых навыков и знаний.

Видео «КПП на автомобиле Камаз»

Вы сможете просмотреть как нужно переключать КПП в Камазе во всех подробностях.

Коробка передач КАМАЗ: схема, устройство

В этой статье рассмотрим агрегатный узел грузового российского автомобиля Камаз. Коробки переключения передач на грузовиках отличаются схемой управления.

Принцип работы и схема переключения КПП Камаз

В этот автомобиль устанавливается 5-ти ступенчатая коробка передач. Способ переключения не стандартный, по сравнению коробками легковых авто. В — верхняя передача, на языке водителей — повышенная. Н — нижняя передача, на языке водителей — пониженная.

Для разгона автомобиля Камаз схема переключения будет следующая:

А для разгона по бездорожью или в других условиях, затрудняющих движение, оптимальная схема будет:

Основное главное правило управления механическими коробками — это, полностью выжимать педаль сцепления. Для того, чтобы правильно эксплуатировать любое техническое устройство, желательно знать, принцип действия, устройство сцепления и коробки.

Чтобы перейти на повышенную с пониженной или наоборот, выжимаем полностью сцепление, ждем 1 секунду и поднимаем, или опускаем рычаг переключения, в зависимости куда хотим переключиться.

Схема управления Камазом, при котором расход топлива будет наименьшим.
Обороты ДВС (частота вращения коленвала) должны быть ниже отметки 2300 об/мин.

Экономичный режим управления:

Условия трассы	Что следует делать
В случае разгона по ровной горизонтальной трассе.	Нужно следить, чтобы частота вращения коленвала не превышала 2300 оборотов в минуту в отношении промежуточных скоростей. При последующих переключениях скоростей частоты должны падать до 2000 оборотов в минуту.
При быстром движении по скоростной магистрали.	Следует активировать повышенную передачу. При этом вал КПП не должен иметь частоту вращения более 2200 об/мин.
В случае плохих дорожных условий или подъема вверх.	Частота вращения должна соответствовать номинальному значению, а в результате переключений — снижаться до 2000 об/мин.
При разгоне автомобиля под уклоном вниз по хорошему дорожному покрытию.	Нужно следить, чтобы частота, с которой вращается вал, не превышала 2000 об/мин.

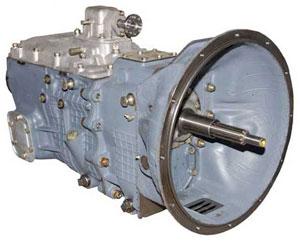

Устройство КПП Камаз

Для автомашин КАМАЗ выпускают КПП двух типов:

• 14 модель — 5-ти ступенчатая;
• 15 модель — 10-ти ступенчатая.

14-я модель идет для одиночных машин, 15-я — для автопоезда.

15-я модель камазовской коробки, в которой 10 скоростей переключения передач — это та же самая пятиступка 14-й модели плюс редуктор-делитель. Схема редуктора заднего моста легкового автомобиля отличается от конструкции редуктора-делителя. Конструкция редуктора-делителя вместе с коробкой 14 модели создают 10 скоростей вперед и 2 скорости назад.

Плюсы коробок с делителем:

1. Частота переключения становится меньше. Переключаться приходится реже.
2. Увеличивается тяга ДВС машины.
3. Увеличивается удобство управления.

Чтобы получить разрешение управлять грузовыми автомобилями более 3,5 тонн с прицепами, требуется соответствовать некоторым требованиям. Узнайте, как открыть категорию Е.

Так как автомобили КАМАЗ классифицируются по назначению, то есть для перевозки тяжелых грузов, для таких моделей автозавод сделал из коробки 14 модели модернизированную, которая называется КПП 152.

Какие улучшения были созданы на старой 5 ступенчатой коробке:

1. Синхронизаторы стали более усиленными.
2. В конструкцию внесли новое крепление шестеренок.
3. Во избежании вылета 4-й и 5-й скоростей, что бывает с обычными камазовскими коробками, в систему внесено 4 градуса для утонения зубьев.
4. Шлицы в КПП также стали более усиленными.
5. Схема управления доработана.
6. Шлицевое крепление удалено.
7. Высота зубьев увеличена.

Делитель принимает нагрузку от пневмосистемы и управляется ею. В новых камазах конструкция сложнее, поэтому желательно ремонтировать КПП, делитель в специализированных СТО.

Видео

В этом видео подробно рассказывается о схеме переключения КПП на Камазе. Рассказывается также, нужно ли делать двойной выжим сцепления.

Видео от водителей дальнобойщиков.

Каждый водитель управляет коробкой по-разному. Подписчики этого видео поддерживают автора от тех, кто оставляет не хорошие комментарии.

Коробка передач

На автомобили КамАЗ устанавливаются две моде­ли коробок передач: на одиночных автомобилях — пятиступенчатая коробка передач модели 14; на авто­мобилях-тягачах, предназначенных для работы в со­ставе автопоездов, — десятиступенчатая коробка пе­редач модели 15, состоящая из основной пятиступен­чатой коробки передач и переднего двухступенчатого редуктора-делителя. Делитель имеет высшую и низ­шую (прямую) передачи и в сочетании с основной пятиступенчатой коробкой позволяет получать де­сять передач переднего хода и две заднего хода.

Применение делителя передач улучшает тягово-экономические качества автомобиля, облегчает уп­равление автомобилем, так как при его использо­вании уменьшается частота переключения передач рычагом переключения.

На модернизированных моделях автомобилей по­вышенной грузоподъемности устанавливаются короб ки передач модели 152, имеющие следующие конст­руктивные отличия от коробки передач модели 15:

— усилены шлицы первичного вала делителя, каретки и муфты синхронизатора за счет увеличения высоты зубьев;

— упрощена пневматическая схема управления делителем передач (исключены два воздухопровода, колодка крепления воздухопроводов) за счет приме­нения пластмассовых воздухопроводов от крана уп­равления делителем;

— применены бесшпоночные соединения шесте­рен и промежуточного вала за счет увеличения натяга;

— исключено замковое устройство в шлицевом соединении каретка синхронизатора 4-5 передач-вал вторичный коробки передач (в целях повышения долговечности соединения);

— для предотвращения самовыключения 4 и 5 передач применено четырехградусное утонение зу­бьев муфт каретки синхронизатора4-5 передач (вме­сто полутороградусного) и, соответственно, зубьев муфты первичного

вала и шестерни 4 передачи,так-же увеличена высота зубьев муфт;

— установлен подшипник передней опоры вто­ричного вала большей нагрузочной способности;

— расширен зубчатый венец шестерни 4 передачи для увеличения несущей способности.

Рис. 128. Коробка передач модели 14: 1 – вал ведущий; 2 – крышка заднего подшипника ведущего вала; 3, 23 – прокладки регулировочные; 4 – шток рычага; 5 – кольцо защитное; 6 – крышка опоры рычага; 7 – сухарь опоры рычага; 8 – кольцо уплотннтельное; 9 – опора штока; 10 – пружина; 11 – опора рычага переключения передач; 12 – ось блока шестерен заднего хода: 13, 31-шайбы упорные; 14 – блок шестерен заднего хода; 15 – роликоподшипник: 16 – болт со штифтом; 17 – шайба стопорная; 18 – крышка верхняя; 19, 32, 36 – прокладки уплотнительные; 20 – крышка заднего подшипника ведомого вала; 21 – кольцо стопорное; 22 – шарикоподшипник задний ведомого вала: 24 – червяк привода спидометра; 25, 39 – манжеты уплотнптельные; 26 – гайка крепления фланца; 27 – фланец крепления карданного вала; 28 – стакан заднего подшипника промежуточного вала; 29 – крышка подшипника; 30 – роликоподшипник сферический: 33 – вал промежуточный; 34- картер коробки передач; 35- вал ведомый; 37 – крышка переднего подшипника промежуточного вала; 38 – картер сцепления; 40 – вилка выключения сцепления; 41-вал вилки выключения сцепления; 42 – муфта выключения сцепления

Коробка передач модели 14 (рис. 128) состоит из следующих основных узлов: картера 34 коробки передач, в котором смонтированы ведущий 1, ведо мый 35 и промежуточный 33 валы в сборе с шестер­нями, синхронизаторами и подшипниками; блока шестерен 14 заднего хода; верхней крышки 18 короб­ки с механизмом переключения передач в сборе. К переднему торцу картера коробки передач прикреп­лен картер 38 сцепления.

Подшипники валов закрыты крышками с уплот-нительными прокладками. Крышка 2 заднего под­шипника ведущего вала внутренней расточкой цен­трируется по наружной обойме подшипника; по­верхность крышки, обработанная по внешнему диа­метру, является центрирующей поверхностью для картера сцепления. Во внутреннюю полость крышки вставлены две самоподжимные манжеты 39. Рабочие кромки манжет имеют правую насечку. Внутренняя полость большего диаметра предназначена для разме­щения в ней маслонагнетающего устройства; спи­ральные лопатки на торце крышки препятствуют раскручиванию масла в полости нагнетания масло-нагнетающим кольцом, уменьшая тем самым центро­бежные силы, а значит способствуют повышению избыточного давления масла в полости нагнетания. В верхней части крышки имеется отверстие для подво­да смазки из маслонакопителя коробки передач в полость нагнетания. Крышка 20 заднего подшипника ведомого вала крепится к заднему торцу картера коробки передач и центрируется по наружной обойме заднего подшипника 22 ведомого вала. В задней части крышки установлена манжета 25 с пыльником, на рабочей кромке которой имеется левая насечка. В нижней части крышки в специальной расточке поме­щен валик, выполненный заодно с шестерней 10 (рис. 129) червячной пары привода спидометра. На выступа ющем конце валика, имеющем лыску, установлена ведущая шестерня 12 цилиндрической пары сменных шестерен привода спидометра. Ведомая цилин­дрическая шестерня 13 установлена на валике 14 привода спидометра, который вращается в расточке фланца 16 датчика привода спидометра. Полость сменных шестерен изолирована от масляной ванны коробки передач, а шестерни смазываются конси­стентной смазкой ЦИАТИМ-201, закладываемой при сборке. От вытекания смазка удерживается масло-сгонной резьбой, выполненной на валике, и манже­той. Для обеспечения правильности показания спи­дометра числа зубьев сменных цилиндрических шес­терен подбираются в зависимости от передаточного числа главной передачи (табл. 21).

В приливах правой стенки картера коробки пере­дач выполнена расточка, в которую запрессована ось 12 (см. рис. 128) блока шестерен заднего хода. Для предотвращения от выпадания ось закреплена сто­порной шайбой 17, привернутой болтом 16, имею­щим сверление, в которое вставлен пластмассовый штифт. Штифт уплотняет резьбовое соединение и препятствует вытеканию смазки.

Масло в коробку передач заливается через гор­ловину, расположенную на правой стенке картера. Горловина закрыта пробкой со встроенным масляным щупом. В нижней части картера в бобышки ввернуты сливные пробки 8 и 9 (см. рис. 129), в пробку 8 вмонтирован магнит, улавливающий металлические частицы, которые могут находиться в масле. С двух сторон картера имеются люки для установки коробок отбора мощности, которые закрыты крышками 5 с уплотнительными прокладками 6. Люки выполнены по ГОСТ 12323—66. Допустимый отбор мощности по 22064,97 Вт ( 30 л . с.) с каждого люка. Отбор мощности при движении автомобиля не допускается.

Во внутренней полости картера в передней части левой стенки отлит маслонакопитель, куда при враще­нии шестерен забрасывается масло и по сверлению в передней стенке картера поступает в полость задней крышки ведущего вала и на маслонагнетающее кольцо.

Немецкие КПП ZF на грузовых автомобилях КАМАЗ

Крупнейший производитель трансмиссий для автомобилей немецкая компания «ZF Friedrichshafen AG», после создания совместного с предприятия с заводом «КАМАЗ» в 2005 году, стали поставлять коробки переключения передач (КПП) для установки на наши отечественный грузовые автомобили.

Благодаря возможности оптимального выбора передаточного отношения в каждом конкретном случае, при любом скоростном режиме движения автомобиля, коробки передач ZF помогают не только экономить топливо (до 16%), но и улучшают тягово-динамические характеристики двигателей Камаз, повышают их ресурс и раскрывают их потенциал на все 100%.

На Камазы сейчас устанавливают следующие модели КПП от ZF:

• ZF 6S700
• ZFEcoM >Самая распространенная КПП, 9 ступеней, устанавливается на большинство среднетоннажных грузовиков Камаз (такие модели как 65155 и 65116), отличная пониженная передача, оптимальный скоростной режим при транспортировке тяжелых грузов.

КПП Ecomid от ZF представляет собой основной 4-х ступенчатый редуктор, в который интегрирована передача для заднего хода, а также дополнительная пара шестерен для пониженной передачи. На выходе основного редуктора стоит демультипликатор (планетарный редуктор). В итоге получаем: 4 передачи на основном редукторе*2 (передачи на демультипликаторе)+пониженная передача, итого 9 передач для движения вперед и 1 для заднего хода.

ZF Ecosplit

16 ступеней, чаще всего устанавливается на тяжелые автомобили с двигателями Камаз от 320 до 500 л.с. мощности (740.51-320 или 740.50-360). Масса КПП 290 кг.

КПП Ecosplit так же состоит из 4-х ступенчатого основного редуктора с передачей заднего хода и демультипликатором на выходе, но плюс к этому в конструкцию добавлен делитель (промежуточный вал на входе с дополнительной парой шестерен). В итоге передач здесь уже 16: 4 на основном редукторе*2 на демультипликаторе*2 на делителе+2 передачи для заднего хода.

Делитель

Делитель в конструкции нужен для увеличения количества передач в определенном диапазоне движения. Он представляет собой две пары шестерен с разным передаточным отношением, которые установлены на приводе промежуточного вала. Такое решение дает возможность выбирать оптимальную передачи в зависимости от дорожной ситуации и меньше нагружать двигатель. Переключается делитель с помощью воздуха под давлением (пневматический привод).

Демультипликатор

Демультипликатор представляет собой редуктор планетарного типа. На вторичный вал устанавливается его солнечная шестерня, а выходной вал КПП это его водило. При движении в пониженном диапазоне передач демультипликатор повышает крутящий момент, в повышенном диапазоне крутящий момент остается без изменений. Переключение демультипликатора происходит с помощью пневматического привода.

Переключение КПП ZF на автомобилях Камаз

Схема переключения КПП ZF Ecomid и Ecosplit на грузовых автомобилях КАМАЗ это так называемая «двойная Н». Т.е. есть пониженный (S) и повышенный (L) диапазон передач. В каждом диапазоне по четыре базовых передачи, которые расширяются за счет делителя и демультипликатора. Возвращение рычага в «нейтраль» после выключения передачи происходит автоматически за счет того, что рычаг прижимается в нейтральное положение пружинными фиксаторами. Демультипликатор из L диапазона (ряд 3/4) в S (ряд 5/6) и обратно, так же переключается автоматически по средствам подачи воздуха под давлением в рабочий цилиндр. Включить новую передачу можно только после того как будет завершен процесс предыдущего переключения. Задний ход и пониженная передача (С) доступна только в пониженном (S) диапазоне демультипликатора. Включение этих передач идет через небольшое усилие, т.к. там установлена предохранительная пружина, которая исключает возможность случайного выбора одной из этих передач.

Переключение передач на ZF Ecomid

Переключение передач на ZF Ecosplit

Рекомендации по переключению передач

• Рычаг КПП следует перемещать плавно, без рывков и лишних усилий с разжатой рукой.
• Когда включаете передачу, удерживайте рычаг, пока синхронизатор выполнит переключение.
• Для того, чтобы переключиться с дорожки 3-4 на 5-6 и наоборот, нужно сделать короткий толчок в нужную сторону и потом плавно включить нужную передачу.
• Если автомобиль замедляется, передачи переключать в обратном порядке рекомендуется последовательно или максимум через две ступени.
• Двигаться автомобиль должен всегда при включенной передаче. Особенно это касается движения накатом на спуске.
• При переключении с высшего диапазона на низший скорость должна быть меньше 30 км/ч.
• Заднюю передачу включать только на стоящем автомобиле.

Технические характеристики

ZF 9S1310 Ecom >Для продления срока службы коробки передач и получения заметной экономии топлива следуйте следующим рекомендациям.

• Старайтесь держать обороты двигателя всегда в среднем диапазоне для каждой передачи. Используйте наибольшую доступную передачу в каждом скоростном режиме.
• Всегда полностью выжимайте сцепление при переключении передачи, это предотвратить повышенный износ синхронизаторов КПП.
• КПП ZF, которые устанавливаются на грузовые автомобили Камаз оборудованы синхронизаторами, они позволяют переключать передачи быстро, без излишнего усилия и практически бесшумно. Нет необходимости двойного выжимания сцепления как при переходе с низших на высшие передачи, так и наоборот.

Техническое обслуживание и ремонт

Регулярно производите техническое обслуживание КПП от ZF на своем автомобиле Камаз. Это повысит ресурс ее использования и сведет к минимуму возможные неисправности в период эксплуатации.

Ремонт КПП ZF рекомендуется производить только в сертифицированных сервисных центрах или у опытных мастеров, которые разобрали и собрали не одну такой коробку передач.

Список сертифицированных центров ZF Friedrichshafen AG

КПП на КАМАЗ

Назначение и устройство КПП на КАМАЗ

Коробка переключения передач — необходимый для автомобиля агрегат, с помощью которого осуществляется изменение крутящего момента двигателя и передачи его на ведущие мосты. КПП на КАМАЗе позволяет в достаточно широких пределах регулировать скоростные и тяговые характеристики автомобиля и использовать двигатель с наибольшей эффективностью.

Устройство коробок, используемых на автомобилях КАМАЗ, не слишком отличается от аналогичных агрегатов других грузовых автомобилей, хотя и имеют свои конструктивные особенности.

Устройство наиболее распространенных КПП на КАМАЗ (модели 14 и 15) сводится к следующему. В общем картере установлены ведущий, ведомый и промежуточный валы с шестернями и синхронизаторами. Шестерни задней передачи выполнены в виде отдельного блока. Также в виде отдельного блока, установленного в верхней части коробки, выполнен механизм переключения скоростей передач.

Коробки передач, используемые на автомобилях КАМАЗ, отличаются простой конструкцией, высокой надежностью и эффективностью. При грамотном уходе и нормальной эксплуатации КПП на КАМАЗе может служить многие годы, не доставляя проблем.

Типы и характеристики КПП КАМАЗ

В настоящее время автомобили КАМАЗ комплектуются несколькими моделями коробок передач отечественного и зарубежного производства:

– Модель 14;
– Модель 15;
– Модель 161;
– Модели ZF (Германия).

Модель 14

Модификации 141, 142, 144. Пятиступенчатая механическая коробка передач с трехходовым механизмом переключения. Переключение передач осуществляется дистанционно с помощью качающегося рычага. Находит применение в самосвалах и других одиночных автомобилях КАМАЗ.

Модель 15

Модификации 152, 154. Десятиступенчатая механическая коробка передач, объединяющая в себе пятиступенчатую КПП и передний двухступенчатый делитель. Благодаря делителю количество скоростей в коробке передач увеличивается до 12: 10 вперед и 2 назад. Переключение скоростей дистанционное, с помощью качающегося рычага, переключение скоростей делителя — пневмомеханическое, осуществляется с помощью переключателя на рычаге. Получили широкое распространение на автомобилях-тягачах, работающих в составе автопоездов.

Модификации КПП на КАМАЗ моделей 14 и 15 имеют различные передаточные числа передач, а поэтому находят применение на автомобилях самого разного назначения. Передаточные отношения отображены в таблице:

1 передача	2 передача	3 передача	4 передача	5 передача	R
Модель 141		5,62	2,89	1,64	1,00	0,724	5,30
Модель 142		6,38	3,29	2,04	1,25	0,815	6,02
Модель 144		7,82	4,03	2,5	1,53	1,00	7,38
Модель 152	Повышен.	7,82	4,03	2,5	1,53	1,00	7,38
	Понижен.	6,38	3,29	2,04	1,25	0,815	6,02
Модель 154	Повышен.	7,82	4,03	2,5	1,53	1,00	7,38
	Понижен.	6,38	3,29	2,04	1,25	0,815	6,02

Также данные модели коробок отличаются отдельными деталями, характеристиками зубчатых передач, наличием или отсутствием тех или иных компонентов и т.д.

Модель 161

Восьмиступенчатая механическая коробка передач, объединяющая в себе четырехступенчатую КПП и расположенный сзади планетарный двухступенчатый (пониженная и прямая передачи) демультипликатор. Продукция совместного предприятия ZF-KAMA, производится в Набережных Челнах.

Передаточные отношения КПП на КАМАЗ модели 161 отображены в таблице:

1	2	3	4	5	6	7	8	R
Модель 161	8,39	5,50	3,93	2,87	2,12	1,40	1,00	0,73	11,01

Модели ZF

Коробки передач ZF выпускаются совместным российско-немецким предприятием ZF-KAMA. Модельный ряд содержит несколько типов КПП, среди которых можно выделить ZF-6S1000 (шестиступенчатая механическая), ZF-9S109 (девятиспунечатая механическая, аналог модели 161 с дополнительной пониженной передачей), ZF-9S1310 (девятиступенчатая механическая) и ZF-16S151 (шестнадцатиступенчатая механическая, объединяет в себе восьмиступенчатую КПП и двухступенчатый демультипликатор).

1	2	3	4	5	6	7	8	9	R
ZF-9S109		10,24	6,576	4,78	3,531	2,61	1,86	1,35	1,0	0,74	9,44
ZF-6S1000		6,75	3,60	2,12	1,39	1,00	0,78	6,06
ZF-16S151	Повышен.	13,80	9,59	6,81	4,58	3,021	2,09	1,49	1,00	13,17
	Понижен.	11,55	8,02	5,70	3,84	2,52	1,75	1,24	0,84	11,03
ZF-9S1310		9,48	6,58	4,68	3,48	2,62	1,89	1,35	1,00	0,75	8,97

Обслуживание и ремонт КПП на КАМАЗ

Коробка переключения передач нуждается в периодическом обслуживании, которое заключается в различных регулировках (регулировка привода переключения скоростей, хода рычага, зазора в клапане включения делителя и т.д.) и замене масла.

Замену масла в КПП рекомендуется проводить не реже одного раза в год, при этом максимально допустимый пробег между заменами масла составляет не более 90 000 км. В коробках КАМАЗов, работающих на строительных площадках, в карьерах и в других сложных условиях, масло быстрее приходит в негодность, поэтому его рекомендуется менять не реже 45 000 км пробега или через каждые 1000 рабочих часов. Однако периодичность замены масла может значительно отличаться от рекомендуемой — все зависит от условий эксплуатации автомобиля и модели установленной КПП.

Проверка уровня масла в КПП моделей 14 и 15 производится с помощью указателя, расположенного на пробке маслозаливной горловины. В моделях 161 и ZF уровень масла проверяется с помощью специальных контрольных отверстий, расположенных на корпусе КПП.

Замена масла должна производиться сразу после работы, когда оно теплое и обладает низкой вязкостью. Удаление масла из КПП осуществляется через сливные отверстия в нижней части корпуса коробки. В моделях 14 и 15 для этого откручиваются пробки в коробке и делителе (модель 15), в модели 161 дополнительно выворачивается масляный фильтр, а в моделях ZF выкручиваются пробки контрольных отверстий.

Далее необходимо провести работы в следующем порядке:

1. Заполнить КПП на КАМАЗе (и делитель) моторным маслом (около 12 литров);
2. Переключить коробку в нейтральное положение;
3. Завести двигатель и дать поработать на холостом ходу около 10 минут;
4. Слить масло;
5. Заполнить КПП специальным трансмиссионным маслом до необходимого уровня;
6. Завести двигатель и дать поработать на холостом ходу в течение 3-5 минут;
7. Проверить уровень масла;
8. При понижении уровня долить масло.

Если говорить о поломках КПП на КАМАЗах, то чаще всего они заключаются в износе деталей, в первую очередь — зубцов шестерней, подшипников валов и деталей привода. Эти проблемы решаются только заменой изношенных деталей.

Многие неисправности коробки (самостоятельное выключение и затрудненное включение передач, невозможность включения передач делителя и другие) возникают из-за разрегулирования механизмов привода и рычага переключения передач, изменения зазора в клапане включения делителя и т.д. Эти проблемы легко решаются простой регулировкой указанных деталей и узлов.
