Gdi двигатель: что это такое?

Что такое GDI двигатель? Отличительные особенности мотора

Возникающие колебания, параллельно подкрепляют споры и отзывы, которые прописываются на форумах. Человек, не сталкивающийся с моторами GDI и не имеющий ни малейшего представления о них, начинает опасаться за будущую покупку. Мало ли придется столкнуться с внештатной работой моторного узла, либо увеличить ремонтные расходы, либо часто обращаться в автомастерскую.

Поэтому, чтобы сделать правильный выбор, мы расскажем о том, что такое GDI мотор и какие у него плюсы и минусы. В этой статье мы учли мнения всех категорий водителей: профессионалов и любителей.

Особенности мотора и модификации

Двигатель, с аббревиатурой GDI (Gasoline Direct Injection), работает по принципу того, что топливо распределяется сразу по цилиндрам. В других двигателях, все построено по-другому, топливо впрыскивается сначала во впускной коллектор. Двигатели GDI используют только японские концерны, Mitsubishi, Toyota, Nissan.

Теперь остановимся на автомобилях с двигателем GDI. Первое с чего стоит начать, это топливо. Двигатель любит чистое топливо, с высоким октановым числом. Это можно рассматривать, как рекомендацию, которой следует придерживаться.

Категорически нельзя использовать этилированный бензин. Применяйте присадки, всевозможные очистители топлива и «повышатели» октанового числа. Использовать разрешается, но злоупотреблять не стоит. Это происходит потому, что принцип работы топливных насосов высокого давления (далее ТНВД) построен сложно.

Существует несколько модификаций двигателей GDI и каждый из них построен по-разному. Например, в одном двигателе принцип «сжимания и нагнетании топлива» включает участие только мембранного клапана.

Это уже другой двигатель у которого схема работы может быть уже по другому. Там могут быть задействованы 7 небольших плунжеров. Принцип работы схож с пистолетной обоймой и сложную механическую схему.

Эти модификации двигателей имеют одну схожую особенность. Все детали: мембранный клапан, плунжера являются высокоточными деталями. Их максимально качественно обрабатывают.

Совет

А теперь смотрите, что может произойти, если будете использовать некачественные виды топлива, либо подозрительные примеси в движках GDI. Через какое-то время ТНВД «сядет», что не будет давать нужного давления. Конструкторы предусмотрели этот момент и включили несколько ступеней для очистки топлива.

Начальная очистка производится при попадании топлива в ТНВД, где установлена «сеточка», которая производит первоначальную очистку.

Следующая очистка происходит непосредственно в топливном фильтре. Он находится на каждом автомобиле и располагается по-разному: у кого-то под днищем, у кого-то прямо в топливном баке.

Далее, очистка осуществляется тогда, когда топливо поступает в ТНВД, на подступах к которому установлена «сеточка-стакан».

Последняя очистка производится при обратном возвращении топлива, когда оно снова попадает в ТНВД и проходит через всю его конструкцию. На выходе мы опять имеем сеточку-стакан, которая производит очистку.

Все эти степени очистки являются отличным вариантом для любого вида топлива, кроме нашего.
Если мощность мотора и приемистость понизились, то не оставляйте этот факт без внимания. Значит, с двигателем происходит что-то не то.

Через определенное время автомобиль просто может перестать заводиться. Поэтому, незамедлительно выдвигайтесь на ближайшее СТО, которое специализируется на моторах с такими ТНВД. Попытайтесь решить вопрос еще на начальном этапе. Таким образом, можно продлить срок службы двигателя.

Выявление неисправности ТНВД

Чтобы определить проблему ТНВД и убедиться в его «виновности» стоит применить методику, которая включает в себя несколько пунктов:

Первый шаг: Начинаем с проверки электроники, в процессе которой считываем DTC. Должны сразу отметить тот факт, что на ТНВД двигателя установлен лишь электромагнитный клапан. Это все, что имеется из электроники на агрегате. Клапан «запирает» топливо.

Электроника на двигателях достаточно продвинутая и чувствительная. Много различных экспериментов проводили с ней, на которых она показывала себя с безупречной стороны.

Cистема GDI вызывает только уважение, но в ней есть особенность. Если ухудшаются параметры внутри ТНВД, то система на изменения давления горючего не реагирует. Здесь мы рассматриваем варианты износа от использования некачественного топлива. Следовательно, переходим к следующему шагу.

Шаг 2: Теперь убедитесь, что исправен электромагнитный клапан. Если с его работой проблем не обнаружено, переходим дальше.

Шаг 3: Замерьте давление ТНВД на «выходе». Нормально давление составит 40 — 50 кгсм2. Если прибор показывает результат в этом диапазоне, значит, все хорошо. Приобретая авто с мотором GDI, будьте готовы к тому, что Российское топливо им не подходит.

Если Вы приобрели, либо окончательно остановили выбор на GDI, то проводите полную очистку ТНВД каждые 2000-3000 километров. Доверить это лучше профессионалам.

Принцип работы

Теперь подробно рассмотрим, как работает данный тип двигателей.

По своей конструкции GDI схож с бензиновыми и дизельными моторами. Если брать цилиндр в отдельности, то он в себя включает форсунку, свечу зажигания. Благодаря форсунке горючее поступает в двух режимах.

В работе двигателя существует несколько режимов, которые напрямую зависят от многих показателей: скорости, темпа езды, эксплуатации автомобиля. Первый режим — работа на сверхбедных смесях. Автомобиль едет спокойно, скорость не превышает 120 км/ч.

В результате этого режима на выходе получаем устойчивость, надежность работы двигателя. Второй режим — работа на стехиометрической смеси. Тут уже рассматривается интенсивное движение, езда на высоких скоростях.

Третий режим производит уже сама система управления Gasoline Direct Injection, когда машина двигается с маленькой скоростью, а затем резко вжимаете газ. Здесь происходит повышение момента двигателя.

Что в итоге? А то, что при первом режиме мотор будет работать устойчивей. Мощности будет выдавать больше, топлива расходовать меньше. Этот режим наиболее экологический, по сравнению с другими бензиновыми агрегатами.

GDI двигатель — технология будущего?

Двигатель GDI — пожалуй, одна из наиболее обсуждаемых тем на автомобильных форумах. Пик дискуссий совпал с началом 2000-х, когда на российском вторичном рынке появились японские авто с незнакомым индексом в наименовании модели. Счастливые покупатели столкнулись с неизвестными до этого проблемами системы питания.

Положение осложнялось тем, что работники сервиса оказались не готовы, не то чтобы сделать ремонт такого двигателя, но даже найти причину неисправности. Справедливости ради следует заметить, что в последние годы ситуация несколько улучшилась.

Почти дизель

Что означает аббревиатура GDI, которую можно увидеть на моторе и кузове автомобиля японского производства? Расшифровывается это как: Gasoline Direct Injection, в переводе — бензиновый прямой впрыск. Англоязычная фонетика этого сокращения — ДжиДиАй, в России произносят как ГДИ, иногда ЖДИ.

Автомобилисты прозвали эти движки «джедаями». Впервые буквы GDI появились на автомобилях Mitsubishi Galant/Legnum в 1996 году. У других японских автопроизводителей свои обозначения прямого впрыска: у Toyota — D4, у Nissan — DI и Neo DI. Такая же картина и в Европе:

• группа Volkswagen обозначает такие двигатели — FSI;
• Daimler Chrysler — CGI;
• Renault — IDE;
• Ford — SCi.

Итак, GDI — это новый тип бензинового инжекторного двигателя с прямым или непосредственным впрыском (НВ), что одно и то же. Форсунки у них выходят непосредственно в камеру сгорания, а не во впускной коллектор, как при распределенном впрыске. Этим бензиновый агрегат напоминает дизель.

Основная идея заключается в том, чтобы заставить двигатель хотя бы часть времени работать на сверхобедненной топливовоздушной смеси с целью экономии топлива и сокращения количества вредных выбросов.

Отличия в конструкции

Для того чтобы создать условия для подобного протекания рабочего процесса, бензин необходимо подавать внутрь цилиндра, находящегося под давлением такта сжатия. Поскольку традиционный насос, находящийся в бензобаке, неспособен преодолеть такое сопротивление, требуется применять дополнительный аппарат — топливный насос высокого давления (ТНВД).

Моторы с НВ имеют необычную форму головки поршня, обусловленную необходимостью придать подаваемой порции горючего строго рассчитанное вихреобразное движение.

В связи с тем, что двигатель с НВ, так же как и любой другой ДВС, не может постоянно работать при недостаточной концентрации смеси, эти моторы отличаются более сложной программой работы, обеспечивающей сочетание экономных и мощностных режимов смесеобразования. Наконец, двигатели GDI имеют 2 катализатора — иридиевый и платиновый.

Первый предназначен для накопления и выжигания окислов азота, образующихся при работе на супербедной топливовоздушной смеси, второй — для обычного смесеобразования.

Благодаря увеличению степени сжатия до 12 — 13 увеличилась литровая мощность силового агрегата при одновременном сокращении расхода топлива и снижении токсичности выхлопа.

На скудном пайке

Прежде чем рассматривать режимы работы двигателя GDI, нужно немного вспомнить теорию. Смесь бензина с воздухом в цилиндре может воспламениться, только в том случае, когда имеет определенную концентрацию. Оптимальной величиной является 1 часть горючего на 14,7 частей воздуха (стехиометрический состав).

Максимальное количество воздуха на 1 объемную часть бензина в инжекторном двигателе не должно превышать 20 — 24 частей. Описываемые двигатели могут работать на сверхобедненной смеси (до 1:40). Как это можно объяснить?

Топливо в цилиндре после впрыска распределяется по объему неравномерно за счет отражения его от выемки в днище поршня, который в момент впрыска находится в крайнем верхнем положении (конец такта сжатия). Топливный факел имеет компактную форму и, отражаясь, образует обратный вихрь. При общей бедной смеси, в районе свечи зажигания она близка к стехиометрическому составу и успешно воспламеняется.

Затем пламя поджигает прилегающий слой, интенсивность горения увеличивается, и процесс охватывает весь объем цилиндра. Описанный режим — ULTPA LEAN COMBUSTION MODE называется еще послойным смесеобразованием или сгоранием и поддерживается программой ЭБУ при спокойном характере движения со скоростью до 100 — 120 км/час.

Двухразовое питание

К сожалению, для дальнейшего ускорения мощности оказывается недостаточно, и приходится обогащать смесь до обычного уровня (1:12 — 1:15). Смесь при этом является однородной (гомогенной) и образуется в результате впрыска топлива на такте впуска, когда поршень идет вниз, и топливный факел в форме широкого конуса заполняет весь раскрывающийся объем.

Отражения факела от поршня не происходит, и после обратного хода сжатия смесь поджигается. Этот режим — SUPERIOR OUTPUT MODE — активируется также при движении под нагрузкой, то есть, в тех случаях, когда требуется увеличение выдаваемой мощности.

В двигателях для европейского рынка присутствует и третий режим — TWO-STAGE MIXING (двухэтапное смесеобразование). Впрыск при этом производится дважды: на такте впуска и в конце хода сжатия.

Смысл заключается в том, что небольшая порция бензина, впрыснутая не первом этапе, охлаждает стенки цилиндра и способствует увеличению массового количества всасываемого воздуха, что позволяет пропорционально увеличить и подачу топлива на второй стадии впрыска (в конце такта сжатия).

Совет: учитывая привередливость системы к качеству воздуха, следует уделять особое внимание профилактике воздушного фильтра, а впускной коллектор рекомендуется очищать каждые 25 — 30 тысяч км.

Кто портит воздух?

На холостом ходу (ХХ) мотор GDI работает также на двух режимах. Основным является Compression on Lean (обедненная смесь) — 625 — 650 об/мин. Однако постоянная работа на нем приводит к накапливанию в катализаторе высокотоксичного оксида азота (NO), что заметно по неприятному запаху из выхлопной трубы.

Чтобы выжечь это соединение, периодически включается режим STICH F/B (продувка). Обороты возрастают примерно до 750, на некоторых моделях — до 900.

По такому поведению мотора, работающего на ХХ, и можно распознать двигатель GDI. На исправном двигателе продувка кратковременно включается примерно через 4 минуты. Режим STICH F/B функционирует в свою очередь по двум вариантам: регулирование смесеобразования с учетом коррекции датчика кислорода (CLOSED LOOP) и нерегулируемый процесс (OPEN LOOP).

Стоит ли овчинка выделки?

Какие выгоды сулит новый двигатель с НВ, в том числе и системы GDI:

• Ежедневная эксплуатация автомобиля в городских условиях, когда силовой агрегат постоянно работает на стабильных оборотах ХХ, сопровождается заметной экономией топлива — примерно на 20 — 25%. За городом расход горючего остается таким же, как и у агрегата с распределенным впрыском.
• Особенности принципа смесеобразования обеспечивают «джедаю» взрывной характер, тяга и мощность агрегата превосходят аналогичные показатели обычного (распределенного) инжектора.
• Он более чист с экологической точки зрения, правда, российский владелец от этого ничего не имеет, в отличие от японца. Ведь островные жители приобретают тот же Mitsubishi с двигателем GDI в основном для получения льготной скидки по транспортному налогу, а ремонт силового агрегата они перекладывают на будущего покупателя, как правило, зарубежного.
• Некоторые утверждают, что GDI двигатель лучше запускается в зимнее время.

Следует заметить, что из двигателей прямого впрыска японского и корейского производства самые надежные и доработанные моторы стоят на автомобилях Мицубиси (Митсубиси).

Приключения японцев в России

И все-таки, перефразируя известную пословицу: что японцу хорошо, то русскому — смерть. В России все преимущества НВ перечеркиваются низким качеством отечественного бензина. В чем это выражается?

Недостаточно чистое топливо, да и просто высокий процент содержания серы в бензине приводит к ускоренному износу ТНВД и засорению форсунок. Ремонт последних, кстати, невозможен. Если промывка не получается, приходится заменять их новыми, что довольно накладно. Наиболее часто на форумах жалуются на «плавающие» обороты ХХ.

Одной из причин, если не главной, такого явления является вышеупомянутый насос. Как было сказано выше, холостые обороты изменяются регламентировано, в соответствии с прошивкой ЭБУ.

Когда износ качающего плунжера (плунжеров) достигает определенной величины, после перехода на режим Compression on Lean давление впрыска падает ниже допустимого, и компьютер возвращает систему в режим обогащения. После нормализации давления процессор снова пытается переключить работу впрыска на «обедненный» режим.

То есть, частота переключений увеличивается, а если на процесс накладываются и другие факторы, то периодичность становится хаотичной, что и приводит к неприятным дерганиям на ХХ. Скорее всего, потребуется диагностика и ремонт ТНВД, чистка форсунок, а также удаление сажи из впускной системы.

То, что часть отработанных газов из экологических соображений направляется во впускной коллектор, приводит к засаживанию каналов, регулирующих заслонок, клапанов. В системах распределенного впрыска впускные клапаны омываются топливом, которое подается форсунками в коллектор, и проблема отложения сажи не стоит так остро.

Еще одна проблема заключается в отсутствии достаточного количества квалифицированного персонала по обслуживанию подобных систем. Определить причину неисправности и сделать необходимый ремонт проблематично даже в крупных городах, а что уж говорить о российской глубинке.

Наибольшая опасность для двигателя с прямым впрыском исходит от бензина. Горючим следует заправляться на проверенных АЗС. Категорически нельзя использовать различные присадки, октаноповышающие добавки — это прямой путь убить топливный насос.

Несмотря на серьезные недостатки, система прямого впрыска пока еще не похоронена. Многие владельцы японских авто утверждают, что довольны этим движком. Да и круг автопроизводителей расширяется. К примеру, GDI-моторами комплектуются корейские Hyundai Avante и Hyundai Gamma. Возможно, в ближайшем будущем новые двигатели избавятся от своих болезней, и гадкий утенок превратится, наконец, в красивого лебедя.

Gdi двигатель: что это такое?

В принципе, это планировалось – сделать такую “информашку”, но позже. Однако – писем много, спрашивают. Вот и решил с сегодняшнего дня начать выкладывать накопившиеся осцилограммы. Как говорится: “по просьбе трудящихся”.
Итак, начнем?

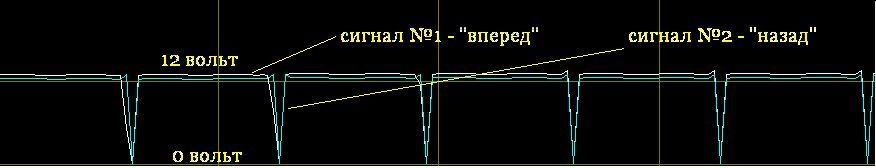

– двигатель GDI – 4G64 , установленный на Mitsubishi – Chariot выпуска 2000 года : управление дроссельной заслонкой

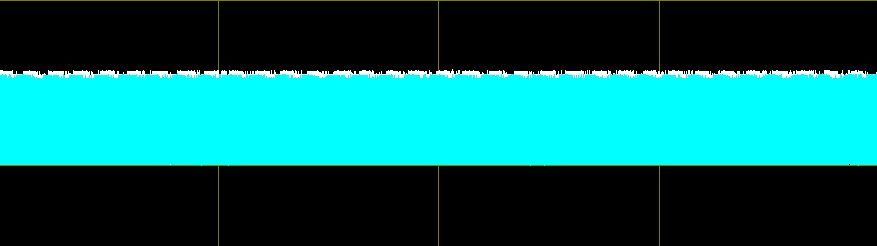

Увеличение на этом снимке большое, а на самом деле, при развертке в 50msделение, сигнал этот выглядит таким образом

. на котором практически ничего разглядеть невозможно.
Здесь можно посмотреть

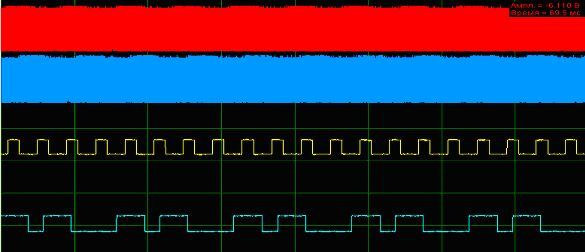

4 управляющих сигнала , так, как они выглядят на мониторе : красный и синий – управление дроссельной заслонкой, желтый – сигнал датчика числа оборотов коленвала, голубой – сигнал датчика числа оборотов распредвала.
Тонкостей и нюансов в этом двигателе достаточно, что бы сломать голову.
Например, чего стоит только понимание алгоритма работы узла дроссельной заслонки : как при включении, а особенно при выключении зажигания ECU проводит проверку работоспособности узла дроссельной заслонки, для чего в определенное время, с определенной скоростью, на определенный угол двигает саму заслонку, контролируя правильность ее перемещения при помощи TPS. В случае, если “проверка не удалась”, то возможны два варианта “развития событий” :
– ECU на определенное время отключает управление дроссельной заслонкой с кодом неисправности №.
– ECU переходит на режим работы “по умолчанию” с кодом неисправности №. при этом дроссельная заслонка работает “вполсилы”. До мастерской доехать возможно.
На этом двигателе СЭВТ (система электронного впрыска топлива), уже можно считать “продвинутой”, потому что даже при такой “неисправности”, как “нехватка поступающего во впускной коллектор ( и в двигатель, естественно) воздуха”, ECU “выдает” свой, определенный код неисправности.
При этом двигатель по “команде” ECU переходит на режим работы
“по умолчанию” , но в этом режиме автомобилю, скорее всего, даже до мастерской добраться будет затруднительно : двигатель “колотит” и впечатление такое, что он вот-вот “рассыпется” (как будто изнутри его “раздирают” какие-то силы в противоположных направлениях).
Была возможность “проимитировать” практически все коды неисправностей, которые есть у данного двигателя.
И что можно сказать : это самые “непонятные”, ни с чем не схожие неисправности, совершенно не похожие на неисправности “обычного” двигателя. Например, такая вот неисправность, как “снижение расчетного давления топливного насоса высокого давления”. В зависимости от того, насколько именно будет снижено это давление ( насколько силЕн внутренний износ прецизионных деталей ), и внешние признаки неисправности могут быть совершенно разными. Свечи зажигания могут быть как и “черно-черными”, так и “светло-светлыми”. Ну и так далее.
Почему не рекомендуется запускать двигатель системы GDI с “плохим” или “подразряженным” аккумулятором :

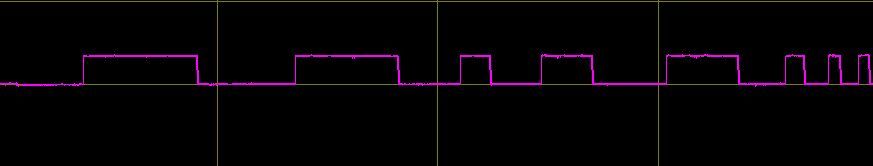

Вот здесь можно посмотреть осцилограмму

датчика числа оборотов коленвала.
Вы видите, что сигнал датчика “развезен” по времени, что, несомненно, оказывает свое отрицательное влияние на запуск двигателя – широту импульса форсунок. Двигатель при таком аккумуляторе может не запуститься, потому что свечи зажигания будут мгновенно залиты топливом. И потом можно крутить стартером до умопомрачения.
А вот на этой осцилограмме

– аккумулятор вполне хороший, двигатель “схватил” сразу же.

Основные отслеживаемые параметры СЭВТ :
– датчик кислорода – напряжение, mv
– Air Flow sensor – частота, Гц
– Air temperature sensor – градусы Цельсия
– TPS (sub) – напряжение, mv
– напряжение АКБ, вольт
– сигнал датчика детонации
– датчик температуры двигателя, градусы Цельсия
– давление во впускном коллекторе, Kpa
– TPS, контакт IDL, “есть-нет”
– сигнал кондиционера, “есть-нет”
– время открытия инжекторов (форсунок), ms
– давление в топливной системе, Mpa
– APS (sub), mv ( обязательна регулировка до 1-3 mv )
– APS (main), mv ( обязательна регулировка до 1-3 mv)
– TPS (main), mv ( обязательна регулировка до 1-3 mv) – именно эти, “милливольтовые” регулировки ( сначала на двигателе только при включенном зажигании, а потом на запущенном двигателе и на ХХ), оказывают большое влияние на плавность движения автомобиля, на переключение передач АКПП, на расход топлива и так далее и тому подобное. Регулировки, естественно, проводятся исключительно по показаниям сканера и в сравнении с так называемыми “заводскими” регулировками – по “мануалу” и внутрифирменной инструкции.
– Target Pe, kPa
– combust.mode, ( open – loop)
– и так далее, и тому подобное.
Особенно не рекомендуется “тыкать скрепкой канцелярской” в разъем диагностики, потому что :
– полученный код неисправности не всегда будет истинным ( к тому же, ну получили мы, например, код неисправности 952 или 104 – и что далее? Расшифровки-то нет. ).
– после такого вмешательства считывание данных при помощи сканера становится по каким-то причинам сильно затруднительным! Сканер просто-напросто перестает “понимать” бортовой компьютер.
К слову сказать, не на этом, на другом автомобиле при проверке сканером работоспособности СЭВТ , сканер определил и написал на дисплее, что :
” удаление кодов неисправностей было проведено ручным методом, что является неправильным, удалите коды неисправностей через клавишу №3 “,- вот приблизительно таким образом можно было перевести сообщение.

Воздух
Практически никто ( и владелец автомобиля, и в мастерской), никто не обращает внимание на соответствие “топливо – воздух” в двигателе системы GDI. Конечно, сделать какие-то измерения здесь достаточно проблематично, однако можно хотя бы внешне определить “хватает ли двигателю воздуха”, потому что GDI весьма и весьма чувствителен к этому параметру. Для этого надо просто-напросто “все поснимать” и получить доступ ко впускному коллектору. И если там визуально будут обнаружены “грибы” грязи, наросты черного цвета и так далее – придется снимать впускной коллектор и все остальное делать “ручками”.
Потому что : двигатель GDI это не только двигатель “прямого, непосредственного впрыска топлива”, это еще и двигатель, который на многих своих режимах работает на так называемой “обедненной” смеси ( топливо впрыскивается в цилиндр в конце такта сжатия), где весьма желательно иметь оптимальный состав как и топлива, так и воздуха.
В печати приводятся данные, что на таком “обедненном” составе ТВС (топливо-воздушной смеси) двигатель GDI работает на скорости до 120 км.час. А после скорости 120 км.час “включается” режим “мощностного обогащения”.
То есть, на таком режиме ( ДО скорости 120 км.час) – нет “мощностного обогащения” топливом ( при “мощностном обогащении” впрыск топлива проводится ECU два раза : во время такта впуска и сжатия).
Это не совсем так, как мне лично кажется.
При проверках было установлено, что так называемый “мощностной” режим работы двигателя определяется ECU ( и включается ) по следующим отслеживаемым параметрам :
– TPS (main)
– TPS (sub)
– APS (main)
– APS (sub)
,- и некоторым другим, названы только основные для “общего” понимания.
Так вот, кроме “просто” положения того же датчика положения дроссельной заслонки, ECU отслеживает и скорость его перемещения от точки “А” до точки “В”, например.
Если скорость перемещения соответствует заданным параметрам, то начинает включаться “мощностное” обогащение, но не сразу по всем цилиндрам, а постепенно, от первого к четвертому. Точно таким же образом оно и “выключается”, но в обратном порядке.
При какой-то неисправности в системе определения режимов работы ECU может постоянно “давать” команду на “мощностной” режим, и двигатель будет не “кушать”, а – “жрать” топливо.
Например, по каким-то причинам TPS или APS установлены неправильно или искаженно.

Топливо
О топливе для двигателей системы GDI говорилось уже много, в том числе и на “просторах этого сайта”.
Да, топливо надо исключительно высококачественное.
Однако, как ни странно, это относится не ко всем автомобилям. Например, у нас по городу бегает несколько автомобилей с двигателями GDI которые ни разу даже “не чихнули”, хотя топливом они заправляются – “обычным”, то есть тем, что есть на наших заправках.
По всей видимости , это можно отнести или к случайному и счастливому совпадению, или к Провидению. И почему:
Топливо, которое применяется “чисто в Японии” для двигателей GDI на “порядок или более” просто-напросто “лучшее”, чем наше, отечественное.
Об этом говорилось , и не раз. Ну что стоит , например, наша “привычка” добавлять – разбавлять топливо тем же тетраэтилсвинцом или какими-то другими “спецификациями” в угоду корыстным или “погодным” условиям.
Для двигателей GDI “родным” топливом является исключительно тот бензин, который производится в Японии.
Есть такое понятие, как “сухое” топливо. Ранее мы всегда применяли это выражение исключительно для “солярки”. А сейчас приходиться применять это выражение и для бензина, как это ни странно звучит.
Да, наше родное отечественное топливо исключительно “сухое”, не говоря уже о том, что оно так же “исключительно грязное” и “исключительно непонятно какое”.
Прецизионные детали топливного насоса высокого давления, которые применяются в двигателе GDI, весьма и весьма чувствительны к той “смазке”, которая присутствует в топливе “чисто” японском.
И наоборот, которая отсутствует в “чисто” русском топливе.
Нарастает износ. Двигатель начинает вести себя крайне непонятно, что и является началом “болезни” и дорогостоящего ремонта.
Ремонту такие насосы высокого давления – поддаются. Да, их ремонтировать можно. Получалось. Но, увы, не на всех автомобилях. Все зависит от степени износа : если напорные пластины уже покрыты коррозией, на них присутствуют “выщерблинки” и тому подобное, то кропотливый труд не окупится ни деньгами, ни моральным удовлетворением.
Работа будет сделана зря.
Тем более, что ремонтировать такой насос гораздо сложнее, чем, например, ТНВД дизельного двигателя.
Да, не зря поэтому “товарищи японцы” так и не решились официально поставлять автомобили с двигателями GDI к нам в Россию. Правда, одна такая попытка была, год или более назад. Но далее такой попытки дело не пошло, потому что начались “возвраты”, претензии, недовольства и так далее ( город Москва).
Японцы – тоже люди, и им тоже присущи такие черты, как “хитрость”.
Зная, что есть такое понятие, как “предпродажная подготовка”, они всеми путями стараются ее избежать. Потому что, если ее проводить, то стоимость машины возрастет многократно, что “не есть выгодно”, кто купит тогда подержанную машину по цене практически новой?
У топливного насоса высокого давления двигателя GDI тоже есть свой и вполне определенный ресурс. Точные данные неизвестны, но можно предположить, что это где-то в районе 60 – 80 тысяч километров.
Именно с таким пробегом и поступают к нам на Сахалин подержанные GDI.
И как вы думаете, какой после этого можно сделать вывод?

GDI двигатель: что это такое

История двигателей GDI (Gasoline Direct Injection) берет начало в 1925 году, когда шведский инженер Е.Хесселаман создал легкую и экономичную установку с искровым зажиганием, работающую сразу на нескольких видах топлива: бензине, солярке, масле и керосине. Подача топлива в камеры сгорания осуществлялась насосом, а для воспламенения слабо сжимаемой смеси использовались свечи. По мере изменения внешних температур менялся и вид топлива. В сравнении с предшественником современные GDI-агрегаты многократно улучшены и заслужили признание ведущих компаний мирового автопрома, хотя в качестве топлива в них используется лишь бензин. Первой серийный выпуск авто с установкой Gasoline Direct Injection начала компания Daimler-Benz. Рассмотрим подробнее, что такое GDI двигатель? Как он устроен? Что делает его популярным? И есть ли у него недостатки?

Чем отличается GDI двигатель

В GDI-двигателях реализована идея прямого впрыска топлива в камеру сгорания. Подобное решение для остальных бензиновых агрегатов нехарактерно. GDI двигатели объединили в себе некоторые черты двигателей на бензине и на дизельном топливе, получив в итоге очень достойные характеристики. От дизелей GDI достался топливный насос, подающий топливо под давлением около 4,8 Мпа (примерно 50кг/см 2 ) и система впрыска на финальной стадии сжатия, а от бензиновых – тип топлива и свечи зажигания. Форсунка в GDI направляет топливо прямо в цилиндр, там же происходит его смешивание с воздухом, однако для зажигания смеси используется искра.

Впрыск топлива в обычном инжекторном двигателе и GDI.

Концепция превосходства

Подаваемая в цилиндр смесь хорошо структурирована, направляется по выверенной траектории, распределяется по всему объему, но в разной концентрации. Обедненная порция так называемой «холодной» концентрацией достигает стенок цилиндра, тогда как более богатая «горячая» – остается в центре, где располагается свеча. В этом секрет сохранения работоспособности двигателя, несмотря на использование сверхобедненных смесей, что объясняется созданием необходимой концентрации у самой свечи. Вдобавок агрегат оснащается двумя топливными насосами, один из которых дислоцируется в баке, что типично, а другой, насос высокого давления (ТНВД), создает атмосферу в топливной рампе.

Благодаря ТНВД удалось свести к минимуму время открывания форсунок и понизить расход бензина, сохранив на достойном уровне крутящий момент и разгонные показатели. В двигателях с инжектором на холостых оборотах открытие форсунки происходит через 3 мс, а в GDI-двигателях – через 0,51 мс. Это в 6 раз быстрее!

На практике для достижения всех плюсов прямого впрыска инженерам пришлось сделать многое, например:

• изменить форму поршневого днища так, чтобы она обеспечивала подачу смеси непосредственно к свече;
• увеличить давление бензина с 3 до 50 бар;
• выполнить в головке блока каналы впуска для получения воздушного винта в цилиндрах и др.

Движение воздуха в камере сгорания и форма поршня. Двигатель Mitsubishi 4G93 GDI.

Читайте также: TDI двигатель — что это такое и чем он отличается от GDI.

Прогрессивность GDI

• Выпускаемые в Японии агрегаты располагают режимом Ultpa Lean Combustion Mode, разрешающим использовать супер-обедненную смесь в пропорции 37-41:1. Этот режим задействуется до достижения порога в 115-120 км/ч если нет резких изменений нагрузки и обеспечивается постепенное наращивание скорости. Впрыск осуществляется спиральной струей по ходу стрелки часов.
• Стехиометрический режим Superior Output Mode используется, когда стрелка показывает 125 км/ч и более, автомобиль преодолевает затяжной подъем или же буксирует прицеп.
• В режиме Stich F/B состав рабочей смеси очень похож на характерный для стехиометрического. Технология имеет свои подрежимы, в одном из которых (Closed loop) воздушно-бензиновый баланс определяется показаниями кислородного датчика, в другом же (Open loop) — сенсоры на состав топливной смеси не влияют.
• В двигателях GDI европейского образца есть еще одно усовершенствование – Two-Stage Mixing, – обеспечивающее эффективный двухступенчатый бензиновый впрыск в момент резкого старта либо стремительного обгона. Технология подразумевает двукратный впрыск в течение четырехтактного цикла. На впуске в цилиндр попадает двукратно супер-обедненная смесь, но она не воспламеняется и содействует преимущественно охлаждению камеры. А в момент сжатия подается уже сверх-обогащенная смесь, в пропорции воздуха и горючего 12:1, так коэффициент заполняемости камеры повышается и двигатель показывает предельную мощность.

Проблемы GDI двигателя

Основная проблема состоит в высокой чувствительности GDI-двигателей к качеству топлива. Это в равной мере относится и к любым неисправностям, способным хоть как-то отразиться на качестве подаваемой смеси.

На установках Gasoline Direct Injection иногда наблюдается сильное почернение свечей зажигания или они вовсе выходят из строя. Обычно это результат высокой чувствительности топливной аппаратуры к воде и мельчайшим примесям. Накопление сажи во впускном коллекторе объясняет её попаданием в камеру сгорания. Её частички могут оседать на клапанах и забивать форсунки, что мешает нормальному распылению бензина.

Вследствие накопления нагара на внутренней поверхности впускного коллектора меняется конфигурация спирали воздуха; она уже не соответствует норме для GDI, в итоге чего сгорание нарушается. По количеству нагара на свечах достаточно объективно определяется степень засоренности впускного тракта. До определенного момента нормальной их работе это не мешает, но через 20 тыс. км пробега можно подумать об замене, а впускной коллектор в профилактических целях рекомендуется очищать через 25-30 тыс. км.

Также проблемой является повышенная токсичность выхлопов. Сгорание сверхобедненной топливной смеси приводит к образованию токсичных окислов азота NOx. Чтобы подогнать показатели выхлопа под требования Euro 3 японские инженеры сначала модернизировали нейтрализаторы, а позже добились их невысокой чувствительности к серным примесям.

Читайте также: Особенности CRDI двигателя .

Видео на тему

Двигатель GDI – особенности работы

Статья о двигателях GDI — принцип работы, особенности, отличия от других типов моторов. В конце статьи — интересное видео о силовых агрегатах с прямым впрыском топлива.

Содержание статьи:

• Общие сведения
• Салон
• Основные отличия GDI от обычной системы впрыска
• Особенности ТНВД
• Насколько важно качество топлива
• Видео о современных двигателях с впрыском

Gasoline Direct Injection (GDI) — система прямой подачи топливной смеси в ДВС. В GDI-моторах впрыск осуществляется не во впускной коллектор, как в обычных инжекторных двигателях, а непосредственно в цилиндр. По способу действия двигатели этого типа сочетают в себе принципы бензиновой и дизельной систем.

Общие сведения

Считается, что впервые эту разновидность двигателя использовала компания Mitsubishi, однако это не совсем верно. Первый двигатель такого типа был установлен на гоночный автомобиль Mercedes-Benz W196. Позже Mitsubishi использовали систему электронно-управляемого впрыска, что позволяло двигателю работать (при малых нагрузках) на топливовоздушной смеси с минимальным количеством горючего, то есть обедненной.

Что касается аббревиатуры GDI, то она относится к машинам марки Mitsubishi, хотя многие автоконцерны используют ту же систему, но под другим названием. У Toyota это D4, у Mercedes — CGI, у Renault — IDE и т.д.

Особенность двигателя в том, что при малых нагрузках (равномерная езда со скоростью до 120 км/ч) он работает на обедненной топливовоздушной смеси. При повышении нагрузки происходит автоматический переход на классическую систему впрыска. Это делает автомобиль экономичным (до 20% экономии) и экологичным.

Принцип действия

Общий принцип работы ДВС заключается в подаче и смешивании топлива с воздушной массой, так как без последней возгорание невозможно. В бензиновых двигателях для оптимальной работы требуется 14,7 г воздушной смеси на 1 г бензина. Если воздуха оказывается больше нормы, такая топливовоздушная смесь носит название обедненной (бедной), если меньше — богатой.

Обедненная воздушная смесь снижает расход топлива, однако с ее возгоранием часто возникают проблемы. Чрезмерно насыщенная бензином смесь возгорается легко, однако излишки топлива не сгорают и выводятся вместе с переработанными газами, что приводит к бесполезной растрате. Не говоря уже о том, что на свечах и клапанах интенсивно образуется слой нагара.

Система GDI отличается от обычной тем, что впрыск горючего производится не во впускной коллектор, а напрямую в камеру сгорания, как у моторов, работающих на дизтопливе.

Принцип действия двигателя GDI:

Бензин подается в камеру сгорания под высоким давлением и потоком закрученной формы, благодаря специальному строению форсунок.

Поток на высокой скорости сталкивается с поршнем, после чего часть его как бы закрепляется на теле поршня, а другая часть продолжает движение, создавая трение и приобретая соответствующую форму.

После этого поток загибается и уходит от поршня, увеличивая скорость. Некоторые частицы движутся медленно и расходятся в разные стороны, создавая разделение потока.

В результате этого в камере сгорания образуется два участка с бензовоздушной смесью. В центре находится участок стехиометрической (обыкновенной) легковоспламеняемой топливной смеси. Вокруг него образовывается участок обедненной смеси.

После этого происходит воспламенение (с помощью искры свеч зажигания) участка с высоким содержанием бензина. Затем процесс горения перекидывается на обедненные участки.

Основные отличия GDI от обычной системы впрыска

Впрыск производится под давлением от 50 атмосфер (в обычном инжекторном двигателе всего лишь 3 атм). Это дает возможность осуществить мелкодисперсное направленное распыление.

Дроссельная заслонка расположена несколько дальше, чем у обычных моторов.

Горючее подается напрямую в цилиндр и там происходит образование топливовоздушной смеси. В обычных двигателях горючее подается во впускной коллектор, там же смешивается с воздушной массой.

На поршнях имеется сферическое углубление. При помощи этого углубления осуществляется управление образованием вихря и возникшим пламенем. Также выемка дает возможность управлять образованием горючей смеси, регулируя количество воздушной массы и бензина в процессе соединения.

Существует возможность образования максимально обедненной горючей смеси в цилиндрах. Оптимальное соотношение воздуха и бензина — 40:1 (в отличие от обычного впрыска с соотношением 14,7:1), однако количество воздуха может колебаться от 37 до 43 к 1.

Форсунки, расположенные в ГБЦ, имеют конфигурацию, которая позволяет придать топливному потоку нужную, как бы закрученную, форму. Благодаря этому поток движется по четко заданной траектории.

GDI-моторы работают в двух режимах: STICH (обыкновенный, как у других инжекторных системах) и Compression on Lean (работа на максимально обедненной смеси). Переключение между режимами происходит автоматически; при повышении нагрузки автомобиль переходит на работу при обогащенной топливной смеси. При снижении нагрузки переходит обратно в обедненный.

Конструкция оснащена насосом высокого давления.

Особенности ТНВД

Топливный насос высокого давления (ТНВД) является ключевым элементом системы непосредственного впрыска. Именно от него зависит качество и работоспособность мотора в целом.

Существует четыре типа ТНВД:

1 поколение. Семиплунжерные топливные насосы

Первые и самые недолговечные. Устанавливались в автомобили марки Mitsubishi с 1996 до 1998 года. Не имеют системы отслеживания давления и чрезвычайно чувствительны к качеству бензина. Ремонту не подлежат и при износе (а это происходит очень быстро) необходима полная замена.

2 поколение. Трехсекционные топливные насосы

Являются модификацией семиплунжерных. Устанавливались с 1998 по 2000 год. Здесь производитель учел прошлые недоработки и уделил внимание их устранению. Имеют регулятор и датчик давления, в случае его резкого падения переводят работу автомобиля в аварийный режим. Это позволяет автомобилю продолжать движение достаточно времени, чтобы добраться до СТО.

Модель стала несколько «лояльнее» к качеству бензина и более долговечной.

3 поколение. Двухсекционный ТНВД

Имеется датчик давления, а регулятор не встроен в систему. Привод работает от распределительного вала.

4 поколение. «Таблетка»

Последняя и самая совершенная модель. Относительно долговечна, менее чувствительна к качеству топлива, отличается компактностью и надежностью. Основной недостаток — самооткручивающиеся крепежные гайки. Их состояние необходимо регулярно проверять, так как их ослабление приводит к нарушению работы системы и деформации пластин, выровнять которые довольно сложно.

Конструкция топливных насосов высокого давления зависит от конкретной модели.

Насколько важно качество топлива

Основная проблема двигателей GDI — чувствительность к малейшим отклонениям в качестве горючего. Первые ТНВД страдали этим недугом особо остро, что приводило к очень быстрому износу и необходимости производить замену. Последующие усовершенствования частично или полностью решили эту проблему и модели 2-4 поколения стали более надежными.

Кроме особенностей самой впрысковой системы, на долговечность двигателя влияет и тщательная система фильтрации. Она имеет 4 стадии:

1. Очистка происходит с помощью фильтра-сеточки в насосе бензобака.
2. Производится очистка обыкновенным фильтром. В зависимости от марки автомобиля, его месторасположения может меняться. Фильтр может устанавливаться в баке либо под днищем.
3. Фильтрация происходит с помощью фильтра-стакана, расположенного в топливопроводе ТНВД.
4. Последний этап очистки происходит в тот момент, когда горючее подается из «топливной рейки» в бак.

Такой основательный процесс фильтрации способен привести в порядок даже не слишком чистый бензин. Но одно дело — некачественное топливо по японским или европейским меркам, и совсем другое — для отечественного бензина. Даже четыре этапа очистки не смогут справиться с присадками и прочими атрибутами кустарного производства от которого так и не удалось избавиться полностью. Некоторый процент от общего количества топлива на территории России непригоден к использованию и по сей день. Проверки заправочных станций регулярно выявляют грубые нарушения. А для GDI это почти наверняка смерть.

Например, мембранный клапан и плунжеры изготовлены с высокой степенью точности, за счет чего и происходит нагнетание топливной смеси под требуемым давлением. Если же бензин окажется с частицами песка или другими примесями, особенно обладающими абразивными свойствами, система подачи подвергнется их воздействию и ее работа утратит точность. Что и приведет сначала к снижению эффективности работы двигателя, а затем и к поломке ТНВД.

В первую очередь, при возникновении проблемы снижается мощность двигателя. Через некоторое время он начинает и вовсе отказывать. Если обратиться в ремонтную мастерскую при первых признаках неисправности, топливный насос еще можно будет спасти. В противном случае его придется полностью заменить, так как сильно поврежденные детали восстанавливать бессмысленно.

При падении давления система автоматически переводит работу в «классический» режим. После этого давление выравнивается и двигатель обратно переводится в режим работы на обедненной смеси, после чего давление снова падает, система опять переводит работу в «классический». И так до бесконечности.

В процессе этих переходов машина и начинает «плавать». При обнаружении подобного отклонения автомобиль следует отправить на диагностику, чтобы найти точную причину неполадки.

Заключение

Двигатели GDI отличаются мощностью и экономичностью, но достоинства почти всегда являются и причиной недостатков. В данном случае это чрезмерная чувствительность к малейшим отклонениям в системе впрыска и качеству топлива. Чтобы продлить срок службы автомобиля, следует регулярно производить замену свечей зажигания (на них быстро образуется нагар), чистить впускной коллектор и форсунки.

Не лишним будет регулярно осматривать инжектор и проверять качество распыления, устраняя малейшие неполадки на стадии их возникновения. И, конечно же, необходимо постоянно контролировать состояние фильтров и менять по мере необходимости.

Видео о современных двигателях с впрыском:
