Датчик скорости ваз: приора, калина. особенности эксплуатации и неисправностей.

Замена датчика скорости на Приоре

Датчик скорости является неотъемлемым элементом топливной системы инжекторных двигателей. Его роль заключается в определении скорости вращения передних колес машины и передачи этой информации на контроллер. Он, в свою очередь, обрабатывает полученные данные, и на их основании регулирует качество, и количество топливной смеси, подаваемой в камеры сгорания.

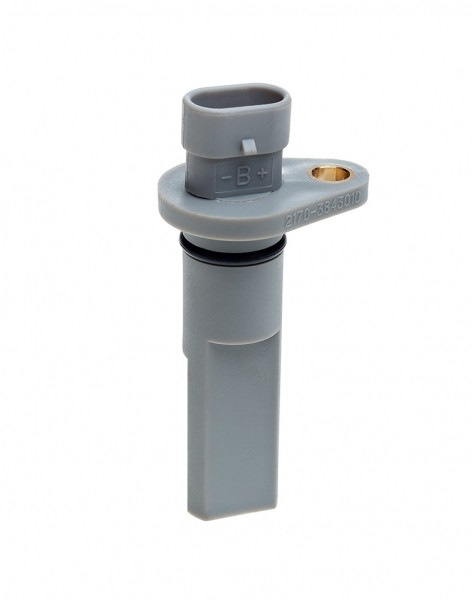

В автомобилях Лада Приора датчик скорости имеет электронную конструкцию, представляющую собой пластиковый корпус цилиндрической формы со встроенным чувствительным элементом.

Датчик устанавливается в верхней части коробки переключения передач немного правее от выпускного коллектора.

Основные неисправности

Признаками неисправного датчика являются:

• отсутствие или искажение показателей спидометра и одометра;
• появление ошибок 0500 или 0501 на панели приборов;
• нарушение динамики автомобиля, снижение мощности;
• нестабильная работа двигателя на холостом ходу;
• увеличенный расход топлива.

К неисправностям датчика скорости относятся:

• отсутствие контакта в разъеме;
• обрыв провода датчика;
• загрязнение чувствительного элемента;
• механические повреждения.

Когда нужно менять датчик

Проверьте целостность проводки датчика, а также состояние контактов в разъеме. При необходимости почистите их. Если это не помогло, датчик подлежит замене.

Ремонтировать его никакого смысла нет. Стоит он недорого, да и сама процедура замены достаточно проста. Откладывать ее ни в коем случае нельзя. Без датчика скорости двигатель автомобиля работает в аварийном режиме, усиленно расходуя свой ресурс. Кроме того, неправильный расчет пропорций и количества топливной смеси электронным блоком управления существенно завышает расход бензина. Ездить на автомобиле с неисправным датчиком скорости крайне не рекомендуется.

Цена датчика и работ по его замене

Стоимость датчика скорости в зависимости от производителя может колебаться в пределах 350-650 рублей, а работа по его замене на станции технического обслуживания – 200-300 рублей.

Каталожный номер штатного датчика для Лада Приора – 21700-3843010.

Замена

• торцевой ключ на 10;
• отвертка с плоской битой;
• отвертка с крестовой битой.

Порядок работ

1. Установите автомобиль на ровной поверхности.
2. Поднимите капот, отключите провод «–» от аккумулятора.
3. Крестовой отверткой ослабьте хомут крепления гофры к датчику массового расхода воздуха, отсоедините воздуховод, и отодвиньте его в сторону.

4. Отсоедините провода питания на разъеме датчика.
5. Торцевым ключом на 10 отверните гайку на шпильке крепления датчика.

6. Потяните его на себя, если не получается, подденьте плоской отверткой нижнюю часть корпуса датчика, и извлеките его из коробки передач.
7. Установите на его место новый датчик, зафиксируйте его и подключите колодку проводов, предварительно смазав резиновый уплотнитель.
8. Поставьте на место гофру воздуховода и закрепите ее хомутом.
9. Подключите «массу» к аккумулятору.

Итог работы

Теперь нужно проверить работу датчика в движении. Запустите двигатель и проедьтесь. Обратите внимание на показания спидометра и одометра. Протестируйте автомобиль на ускорение, резко нажав на педаль акселератора. Если все работает в нормальном режиме, неисправность была удачно устранена.

Признаки неисправности, замена датчика скорости на Приоре

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

1. ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
2. Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
3. Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)

Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки.

Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Замена

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок;

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

Что собой представляет датчик скорости на «Приоре»

По асфальтовому шоссе мчится «Приора», на щитке приборов плавно движется стрелка спидометра, информируя водителя о темпе его продвижения. Все привыкли к этой картинке. Старые опытные водители помнят приводы спидометров старых автомобилей. Это был металлический тросик, вращающийся с определённой скоростью и приводящий в действие стрелку измерителя через систему шестерёнок. А как обстоит с этим делом на современной машине? В век повальной компьютеризации?

Электронный спидометр и основы его работы

Ещё до того момента, когда началась полная компьютеризация автомобилей, система указателя скорости передвижения была переведена на электронную основу. Система эта состоит из следующих элементов:

1. Механизм привода в коробке переключения передач (КПП).
2. Датчик (считыватель сигнала) скорости на КПП.
3. Жгут проводов.
4. Указатель скорости (спидометр) в комбинации приборов.

Хотя если быть точным, механизм привода оставался одинаковым как для тросикового указателя, так и для электронного. Вся соль была именно в датчике и спидометре. На основе эффекта Холла датчик считывает частоту импульсов и по проводу передаёт информацию на спидометр, где срабатывает система индукционного двигателя и приводит в действие стрелку указателя.

Особенности привода указателя скорости «Приоры»

Неудобство старой системы механизма вращения датчика или тросика было в пластмассовой шестерне, встроенной в коробку передач. В случае поломки или износа её зубьев, приходилось демонтировать КПП и полностью разбирать. На «Приоре» эту проблему решили по-новому. Теперь шестерня не входит в прямое соприкосновение с датчиком. Используя принцип Холла, датчик считывает частоту вращения по просвету в шестерне. Поэтому и сам считыватель имеет форму отличную от предыдущих моделей.

Признаки неисправности датчика скорости «Приоры»

Конечно, самым явным признаком, сразу бросающимся в глаза, является остановка стрелки спидометра во время движения. Или, наоборот, стрелка показывает движение в тот момент, когда автомобиль стоит на месте. Это очень неприятное ощущение.

Но так как «Приора» это современный компьютеризированный автомобиль, все исполнительные механизмы и датчики ЭСУД (электронной системы управления двигателем) находятся под наблюдением этого «мозга». И в случае неисправности какого-либо узла загорается контрольная лампа «Чек Энджер». На панели приборов «Приоры» это жёлтый силуэт двигателя. Это обозначает, что необходимо поехать на сервис, и провести диагностику.

При всём при этом компьютер «Приоры» не всегда фиксирует эту неисправность. Вот характерный пример: датчик неисправен, но неисправен таким образом, что подаёт на панель необходимый сигнал. Стрелка работает нормально. Спидометр как полумеханический аппарат имеет меньше требований к точности сигнала. Однако сигнал на блок, идёт искажённым. Дело в том, что на заводе в ЭБУ встраивается определённый ограничитель скорости. Получается такая картина: автомобиль запускается, прекрасно трогается с места, но на скорости в 20—25 км/час, начинает дёргаться, глохнуть, бензонасос работает с перебоями. В чём дело?
А оно именно в датчике скорости. И выявить это может только диагностика. Дело в том, что стрелка спидометра показывает вышеназванную скорость, однако, на «мозг» приходит сигнал о том, что машина за несколько секунд набрала скорость в 220 км/час. Считая датчик исправным, компьютер предпринимает действия по ограничению скорости. То есть выключает топливный насос. Вот и вся разгадка. Однако увидеть её можно только на экране специального сканера.

Замена датчика скорости

Это в принципе одна из самых простых операций в ремонте системы ЭСУД. Она состоит всего лишь из нескольких приёмов и требует минимум инструмента, понадобятся только:

• Гаечный ключ или головка с воротком на 10.
• Фигурная отвёртка.
• Новый считыватель скорости.
• Маркер.

Для начала нужно поднять капот «Приоры». Датчик находится в коробке переключения передач на том же месте, где и находился вход тросика на предыдущих моделях ВАЗ. То есть доступ к нему удобен сверху.

Нужно снять воздушный патрубок между фильтром атмосферы и дроссельной заслонкой. Это всего два хомута, затянутых отвёрткой. После этого датчик вполне доступен. Поэтому необходимо снять с него разъём и проверить провода. При необходимости заизолировать.

После этого нужно выкрутить болт на 10, который держит фиксирующую пластину датчика. Отметить его положение. Вынуть старый и вставить новый, обратив внимание на резиновое кольцо. Поставить на место фиксатор считывателя и тщательно закрутить этот болт. Подключить разъём. Операция закончена.
Проверить память компьютера на отсутствие ошибок, и можно отправляться в путь.
На видео «глюки» датчика скорости на «Приоре»:

Приора датчик скорости признаки неисправности

Приветы Всем!
Дветри недели я ездил с плавающей проблемой… суть её в следующем:
При движении/переключении передачи “умирал” спидометр (до отключения ЭУР машиной управлять становится тяжело… очень сильно реагирует на руление), через пару минут отключался ЭУР… не естественной жизнью жил и бортовой компьютер… расход медленно но верно шел вверх… через несколько километроввремени все как обычно, все работает… все бы ни чего… НО когда “идешь” по трассе 110 км/час и тут происходит такое…, решено было созвонится и проконсультироваться со специалистами…
Так вот, вчера созвонился и назначили время “Х”… время диагностирования…
Диагностика контроллера показала “море” ошибок… датчик детонации, датчик скорости и т. д… нас интересовал датчик скорости…
Произвели диагностику цепи (проводки) датчика скорости, (специальный прибор подключающийся к разъему датчика скорости (не к датчику)… при нажатие одной из клавиш, спидометр набирал скорость с 0 до 200…) — ВЫВОД: Цепь целая, значит датчик — только замена!
… далее, ближайший магазин, но тут меня ждала “засада”… т. к продавец спросил про маркировку — это очень важно, т.к влияет на погрешность в скорости! Приехали вместе с диагностом к магазину -> демонтаж датчика-> покупка нового датчика с нужной маркировкой-> установка -> стабильная работа!
Немного про маркировку:
Оказывается, интересовали ТОЛЬКО последние две цифры… у меня — 02, а полная маркировка 2170-3843010-02
Есть также модификации с последними цифрами 04 (для евро). Установка датчика неподходящей конфигурации может привести к сбоям в ЭБУ, а также к неверным показаниям скорости — Кому нужны штрафы?

ЗЫ: Огромное спасибо за помощь в диагностировании и замене датчика Дмитрию, он же Tolyattinets
ЗЫ2: Про ошибку детонации — всему виной 92ой бензин, не буду называть АЗС, т.к последнии 2е недели заправляюсь у них же 95м и никаких проблем…
ЗЫ3; Фото не мое…

Датчик скорости является важной деталью топливной системы современного автомобиля с инжекторным двигателем. Что собой представляет установленный на автомобиле Лада Приора датчик скорости: характеристики, основные неисправности, диагностика, замена – рассматривается в данной статье.

Характеристика контрольно-измерительного прибора

На Лада Приора установлен электронный датчик скорости (ДС). Его конструкция состоит из пластикового корпуса, внутри которого находится чувствительный элемент.

Расположение

Для того, чтобы выполнить диагностику, нужно знать, где находится датчик скорости. На Лада Приора он расположен в верхней части КПП справа от выпускного коллектора.

Место расположения ДС

Функции и принцип действия

Основная функция ДС — определение скорости вращения передних колес и передача этих данных контролеру. На основании полученной информации контролер регулирует количество и качество топливно-воздушной смеси, которая поступает в цилиндры. Эти данные отражаются на спидометре и одометре, которые расположены на приборной панели.

ДС для Лада Приора

Принцип действия прибора основан на эффекте Холла. ДС передает контролеру импульсные сигналы определенной частоты.

Ошибки и признаки неисправности

Следует знать основные признаки неисправностей:

• повышенный расход горючего;
• неправильные показания на спидометре и одометре либо их отсутствие;
• двигатель нестабильно работает на холостых;
• снижается мощность.

Если датчик скорости Приора неисправен, его нужно сразу же поменять.

Проверка работоспособности

Существует три способа проверки ДС:

1. Проверка выполняется без снятия прибора. Щупы вольтметра следует присоединить к контактам устройства и начать вращать одно из колес. Изменения значений на тестере означает, что прибор исправен.
2. Для второго способа нужно снять устройство. Один контакт вольтметра нужно заземлить, а второй присоединить к клемме, которая отправляет сигналы. Далее нужно вращать ДС так, чтобы определить есть ли сигналы в рабочем цикле. При увеличении скорости должны расти показания на тестере.
3. При 3-м способе необходимо приготовить контрольную лампочку. При запущенном двигателе определяем с помощью контрольки «минус» и плюс». После того, как нашли соответствующие выходы, сигнальный провод соединяем с контролькой и вращаем колесо. Если загорается «минус», значит прибор исправный (автор видео — Семен Семеныч).

Инструкция по замене

Из инструментов для замены понадобится накидной ключ на «10», отвертки.

Процедура замены состоит из следующих шагов:

1. Отсоединить минус от АКБ.
2. Демонтируем воздуховод. Для этого выкручиваем болты с двух его сторон.
3. Теперь датчик скорости на Приоре найден. Отключаем от него разъем с проводами. Ключом на «10» выкручиваем болт крепления.
4. Затем ДС нужно потянуть на себя. Если не вытягивается, можно воспользоваться плоской отверткой.
5. Вынимаем устройство из корпуса коробки переключения передач.
6. Далее устанавливаем новый прибор и производим сборку в обратном порядке.

Фотогалерея «Процедура замены ДС на Приоре»

После замены нужно проверить работоспособность ДС. Для этого заводим автомобиль и проезжаем несколько метров, наблюдая за показаниями приборов. Одометр и спидометр должны показывать правильные значения.

Видео «Быстрая замена ДС на Лада Приора»

В этом видео показана замена датчика скорости на Приоре (автор ролика – alextv).

Когда автомобиль глохнет на холостом ходу, необходимо проконтролировать состояние нескольких датчиков – ДС, ДМРВ, ДПДЗ. Датчик скорости всегда можно проверить своими усилиями, для этого предусмотрено три простых способа. При этом датчик и его ошибочные данные грозят не только состоянию двигателя, но и остальным узлам автомобиля. Поэтому так важно осознавать принцип работы ДС и его основные неисправности.

Каков принцип работы датчика скорости

На современных автомобилях устанавливается ДС, который работает на основе эффекта Холла. Фото: mtsznrb.ru

Во время работы ДС передает частотно-импульсные сигналы, которые и определяют скорость. В среднем один километр дороги составляет 6000 сигналов.

При размещении проводника в магнитном поле образуется электрическое напряжение – это явление и называется эффект Холла. Располагается датчик в механизме привода спидометра, хотя во многом расположение зависит от марки авто.

ДС непосредственно влияет на безопасность движения, стабильность работы машины. Зная все эти нюансы, невозможно пренебрегать ситуацией, необходимо восстановить работу ДС или заменить его на новый.

Какие бывают неисправности ДС

При неисправностях данного элемента сложно определить скорость движения автомобиля. Фото: avtomarket.ru

Чтобы своевременно устранить поломку, пока она не переросла в более дорогостоящий ремонт, каждый владелец должен прислушиваться к поведению машины. При малейших отклонениях рекомендуется осуществить замену ДС. К основным признакам неисправностей можно отнести:

• Неверные показатели спидометра;
• Повышается расход топлива;
• Двигатель не развивает полную мощность;
• На холостом ходу прослеживается нестабильная работа.

В таком случае каждый водитель увидит индикатор Check engine, при наличии бортового компьютера высвечивается ошибка «24».

Первым делом необходимо проверить состояние проводов и контактов, которые могли просто оборваться. Чаще всего это происходит рядом с разъемом, где провода изгибаются и могут перетереться. Если контакты окислились, загрязнились, то им необходимо обеспечить должный уход. В районе выпускного коллектора контролируется состояние целостности изоляции проводов. Кроме того неисправность ДС может быть связана с выходом из строя троса спидометра, который с годами просто истерся.

Неисправности кондиционера автомобиля лучше устранить, пока они не привели к негативным последствиям. Подробности – в нашем материале.

Как оперативно провести ремонт прокола бескамерной шины – узнайте здесь.

Как можно протестировать ДС

Каждый владелец авто должен знать три возможных способа определения исправности ДС, необходимо при этом определить выдает ли он 12 В. Поскольку принцип работы базируется на эффекте Холла, то состояние контактов может осуществляться только при вращении, при этом показатели напряжения должны быть в пределах 0,5 В – 10 В.

1. Проверка вольтметром. Датчик скорости снимается, необходимо определить какая клемма за что отвечает. Один контакт вольтметра присоединяется к клемме, которая выводит импульсные сигналы, второй – подводится к проводу заземления. Вращая датчик, смотрим на показатели напряжения. Чем быстрее он вращается, тем больше показатели должны быть.
2. Не обязательно снимать ДС с машины, чтобы определить его работу. Для этого необходимо с помощью домкрата приподнять ее, чтобы колесо не касалось земли. Затем соединить контакты датчика с вольтметром, который при вращении колеса выдаст показатели напряжения. При наличии частоты в Гц и напряжения диагностируем, что ДС работает.
3. Необходимо отсоединить импульсный провод, что определяется специальным контроллером. Как и в предыдущем варианте поднимаем колесо для его вращения. Провод «Сигнал» присоединяется контолькой, если показатель “-“, то ДС работает. Заменить контрольку в этой процедуре может провод с лампочкой.

Как устранить неисправности

Неисправности не всегда связаны с деталью, т.е. ДС может оказаться вполне работоспособным, необходимо провести только некоторые процедуры, чтобы восстановить прежний функционал. Фото: drive2.ru

На ДС могут образоваться грязь, пылевые налеты и масляные подтеки в процессе эксплуатации авто. Прочистив данное устройство, вы обеспечите профилактику изделия и возможно предотвратите в будущем поломку.

Проблема может оказаться в контактах, их переломе, истирании, необходимо заменить поврежденный участок.

Проблема может оказаться элементарной и скрываться в механическом повреждении дефектах троса, который проще заменить.Сделав диагностику датчика, каждый убедиться в его не исправности, тогда стоит опробовать и устранить вышеперечисленные неисправности.

О некоторых особенностях ремонта датчика скорости можно узнать из этого видео:

В каких случаях требуется замена

ДС – деталь, которая не так часто меняется, связано это с надежностью устройства, которая заключается в простой конструкции. Прежде чем менять его необходимо убедиться в неисправности, ведь признаки могут сигнализировать совсем о других проблемах.

Процедура замены датчика скорости не займет много времени и не потребует столько усилий, поэтому многие стараются провести эту процедуру самостоятельно. Следуйте порядку процедуры:

1. Аккумуляторную батарею необходимо отсоединить от бортовой сетки, только после этого отсоединить датчик скорости. При этом в работе используется два ключа – «10» и «21». Хотя многое зависит о марки авто.
2. Откручивается сам датчик, только делать это необходимо аккуратно, ведь может повредиться шток, тогда процедура усложнится. Необходимо приобрести такую же деталь с равным количеством зубов на шестерне.
3. Процесс установки нового элемента осуществляется в обратном порядке. Во втулке датчика устанавливается шток, затем уплотнительное кольцо, которое предварительно обрабатывается маслом, в завершении устройство фиксируется на его место.

После монтажа нового ДС необходимо обнулить ошибки ЭБУ, в противном случае автомобиль не будет считать замену результативной. Как это сделать – смотрите на примере VW Passat:

На что обратить внимание

При проведении процедуры замены датчика скорости, необходимо отключить зажигание. Ведь если в цепи окажется напряжение, а вы будете подключать вольтметр, может случиться замыкание, тогда остальные элементы точно выйдут из строя.

При снятии ДС можно столкнуться с дефектами штока, поэтому следует осуществить демонтаж привода спидометра. Привод снимается с помощью гаечного ключа, процедуру важно проводить аккуратно, доставая из корпусной части МКПП. Не упустите шток в районе коробки передач.

Теперь каждый может оценить важность ДС, который не просто указывает на скорость, но и влияет на двигатель. Поэтому важно своевременно устранить неисправность, а порой и прибегнуть к замене датчики.

Проверка датчика скорости ВАЗ, для чего нужен и как устроен

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Признаки неисправности датчика скорости

При неисправности датчика скорости, становится невозможным измерить скорость машины, но это еще не все. Хуже то, что при этом возникают перебои в работе мотора. Наиболее часто встречаются следующие признаки, свидетельствующие о неисправности, и устранить которые поможет только его замена:

• спидометр не работает или дает неверные показания;
• нестабильный холостой ход;
• повышенный расход горючего;
• мотор перестает развивать полную мощность.

Если неисправен датчик скорости на «Калине», к числу симптомов добавляется неработающий электроусилитель руля, и повышенная чувствительность указателя уровня топлива к уровню бензина в баке.

Причины неисправности датчика скорости

Чаще всего неисправности возникают при обрыве электрической цепи, поэтому диагностику следует начинать с проверки проводов и контактов. Окислившиеся или загрязненные контакты необходимо зачистить и покрыть какой-нибудь смазкой, например «Литолом».

Возможный обрыв проводов следует искать возле разъема. В этом месте они изгибаются и нередко перетираются. Также нужно проверить целостность изоляции проводов в районе выпускного коллектора. Она может оплавиться, после чего возникает замыкание.

Причиной неисправности датчика может стать изношенный трос спидометра. На нем со временем появляются разрывы и заусенцы, которые впоследствии приводят датчик к выходу из строя.

Как проверить датчик скорости на ВАЗ-2109

Проверка датчика скорости начинается с того, что выясняется, подается ли 12 В на его контакты. Поскольку принцип его работы основан на эффекте Холла, контакт, через который проходят импульсные сигналы, можно проверить только при кручении. Напряжение при этом изменяется в диапазоне от 0,5 В до 10 В.

Проверить устройство можно тремя способами, для двух первых нужен мультиметр.

Первый способ

1. датчик снимается;
2. при помощи мультиметра нужно выяснить, за что отвечает каждый контакт, нужно найти импульсный;
3. плюсовой щуп соединяется с импульсным контактом, а минусовой – с кузовом или двигателем автомобиля;
4. на ось датчика надевается кусок трубки и вращается с небольшой скоростью, мультиметром при этом измеряется напряжение: чем выше скорость вращения, тем выше частота импульсов и напряжение.

Второй способ (без демонтажа)

• при помощи домкрата вывешивается одно из передних колес машины;
• мультиметр соединяется с проводами датчика;
• необходимо вращать колесо и контролировать, появляются ли импульсы (если да – устройство нормально работает).

Третий способ (без мультиметра)

При отсутствии измерительного прибора, проверка может быть выполнена с помощью контрольной лампы или обычной 12-вольтовой лампочки. Порядок действий аналогичен второму способу.

1. от датчика отсоединяется импульсный провод;
2. при включенном зажигании при помощи контрольной лампы нужно найти «плюс» и «минус»;
3. вывешивается колесо;
4. контрольная лампа соединяется с сигнальным проводом, колесо вращается (если на контрольке загорается «минус» — датчик работает).

Если контрольной лампы под рукой не оказалось, можно использовать 12-вольтовую (например, из поворотника). Проводом соединяется плюс аккумулятора и сигнальный контакт. Если датчик работоспособный, лампочка будет моргать.

Если проверка показала, что устройство исправно, нужно проверить, как работает его привод. Для этого вывешивается переднее колесо. На ощупь необходимо отыскать привод датчика. Затем ногой нужно вращать колесо, а рукой контролировать, есть ли вращение в приводе и стабильно ли оно.

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.

После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта.
” alt=””>
