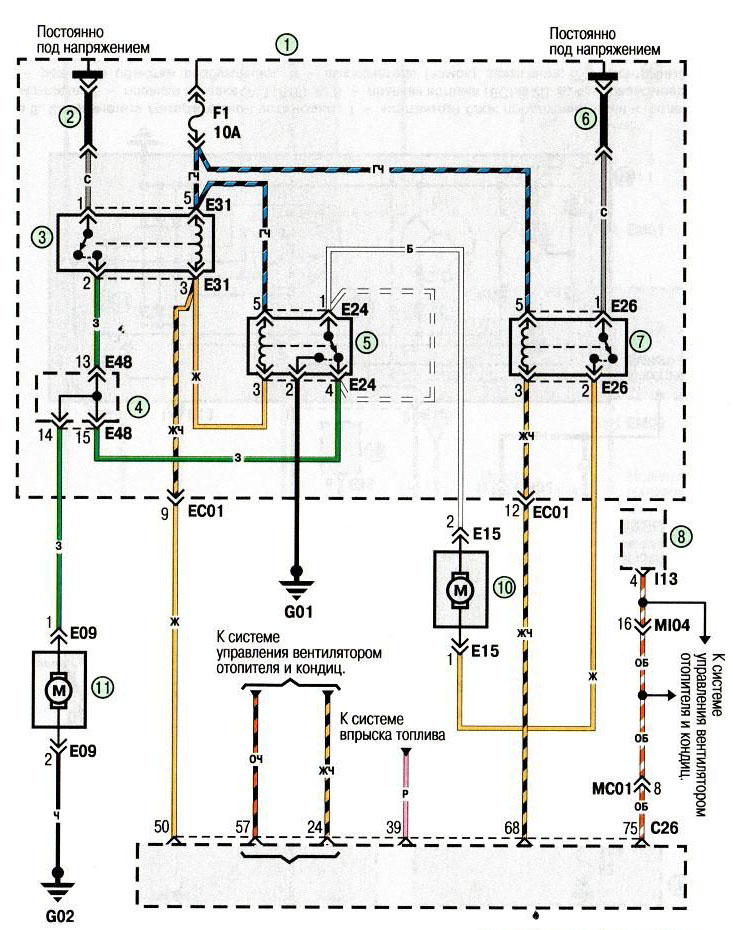

Раздел 12. СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ

Условные обозначения к электрическим схемам

1 Блок предохранителей и реле в моторном отеке

2 Блок предохранителей

3 Плавкая вставка 100 А

4 Плавкая вставка 20 А

5 Предохранитель 10 А

6 Аккумуляторная батарея

7 Резистор предварительного возбуждения

8 Комбинация приборов

9 Контрольная лампа зарядки аккумуляторной батареи

10 Соединение двигателя с «массой»

11 Соединение кузова с «массой»

(2) Обмотка статора

(3) Обмотка возбуждения

13 Таймер обогревателя

14 Плавкая вставка 30 А

15 Выключатель зажигания

(2) Вспомогательное оборудование

(3) Зажигание включено

16 Переключатель положения диапазонов автоматической коробки передач

17 Переключатель блокировки на педали сцепления

18 Блок предохранителей и реле со стороны пассажира

19 Реле стартера

20 Соединительный разъем

23 Реле управления двигателем

24 Катушка зажигания

(1) Первичная обмотка катушки зажигания

(2) Вторичная обмотка катушки зажигания

25 Блок управления двигателем ЕСМ

26 Датчик положения распределительного вала (СМР)

27 Датчик угла поворота коленчатого вала (СКР)

28 Реле вентилятора конденсатора

29 Блок управления коробкой передач (ТСМ)

31 Резистор катушки зажигания

32 Конденсатор подавления радиопомех

33 Распределитель зажигания

(1) Распределительный блок

(2) Блок зажигания

34 Обогреваемый датчик концентрации кислорода

(1) Обогреватель датчика концентрации кислорода

(2) Датчик концентрации кислорода

36 Двигатель топливного насоса

37 Клапан системы улавливания паров топлива (PCV)

38 Топливная форсунка №1

39 Топливная форсунка №2

40 Топливная форсунка №3

41 Топливная форсунка №4

42 Контактный разъем топливного насоса

43 Исполнительный двигатель управления частотой холостого хода

44 Датчик температуры всасываемого воздуха (IAT)

45 Измеритель расхода воздуха (МАР)

46 Импульсный переключатель

47 Диагностический разъем

48 Датчик температуры охлаждающей жидкости (ЕСТ)

49 Датчик положения дроссельной заслонки (ТР)

50 Плавкая вставка 50 А

51 Реле кондиционера

52 Реле вентилятора радиатора

53 Компрессор кондиционера

54 Реле топливного насоса

55 Измеритель массового расхода воздуха (MAF)

56 Переменный резистор

57 Датчик детонации

59 Блок клапанов автоматической коробки передач

60 Электромагнитный клапан управления муфтой демпфера

61 Электромагнитный клапан управления давлением «А»

62 Электромагнитный клапан управления давлением «В»

63 Электромагнитный клапан управления давлением масла

64 Генератор импульсов автоматической коробки передач

65 Режим автоматической коробки передач

66 Выключатель повышающей передачи

67 Выключатель нормального режима

68 Датчик температуры трансмиссионной жидкости

69 Контрольная лампа O/D

70 Выключатель Кick-down

71 Выключатель холостого хода

72 Предохранитель 15 А

73 Реле интервалов времени

(4) Реле интервалов

74 Двигатель стеклоомывателя переднего стекла

75 Двигатель стеклоочистителя переднего стекла

(1) Выключатель исходного положения

76 Многофункциональный переключатель

77 Выключатель стеклоомывателя

78 Выключатель стеклоочистителя

(2) Работа с интервалами

(3) Низкая скорость

(4) Высокая скорость

79 Двигатель заднего стеклоомывателя

80 Переключатель очистителя и омывателя заднего стекла

81 Выключатель очистителя заднего стекла

82 Выключатель омывателя заднего стекла

83 Очиститель заднего стекла

(1) Выключатель исходного положения

84 Реле стеклоподъемников

85 Главный переключатель стеклоподъемников

(а) Переключатель левого стеклоподъемника

(b) Переключатель правого стеклоподъемника

86 Двигатель левого переднего стеклоподъемника

87 Двигатель правого переднего стеклоподъемника

89 Переключатель регулировки положения зеркала

(а) Переключатель вверх/вниз

(b) Переключатель влево/вправо

(с) Переключатель выбора стороны зеркала

90 Механизм привода левого зеркала

91 Механизм привода правого зеркала

95 Контрольная лампа фар

96 Многофункциональный переключатель

(а) Выключатель освещения

(2) Стояночный свет

(3) Габаритный свет

(b) Переключатель света фар

(1) Сигнал светом

(с) Переключатель поворота

97 Выключатель аварийной световой сигнализации

98 Контрольная лампа левого указателя поворота

99 Контрольная лампа правого указателя поворота
