Отсечка двигателя: что это такое

Принцип работы ограничителя оборотов двигателя и их типы

Вот как работает отсечка оборотов, и почему она важна даже для профессионалов

Двигателю нужен ограничитель оборотов, чтобы предотвратить повреждение компонентов мотора от превышения скорости вращения его механизмов. Но каковы различные способы, которые применяются для реализации работы так называемой «отсечки», и что может произойти, если на вашем автомобиле ее нет?

Итак, «отсечка», он же ограничитель максимальных оборотов. В соответствии с названием ясно и его предназначение – система ограничивает максимальную скорость оборотов, которую может достичь коленчатый вал двигателя, тем самым предотвращая повышенный износ или поломки. Особенно феерично выглядят «взрывы» дизельных двигателей – из-за тяжелых поршней происходит обрыв шатунов, и они пробивают двигатель насквозь, снося «бошку» мотора или обломками шатуна пробивая блок двигателя. Подорожником такие автомобильные травмы не лечатся:

Любой двигатель сконструирован для того, чтобы функционировать в определенном пределе, который измеряется в оборотах шатуна за 1 минуту.

Ограничитель оборотов установлен на многих автомобилях с завода, но его точно не нужно путать с красной зоной максимальных оборотов. Не всегда эти два показателя совпадают. Красная зона – это часть рабочих оборотов двигателя. Оставаться в этой зоне необходимо как можно меньшее количество времени, при этом ничего серьезного с вашим мотором не должно произойти, кроме повышенного расхода топлива и малой продуктивности, но именно ограничитель должен остановить набор скорости вращения, выходящую за пределы того, что элементы двигателя физически способны выдержать.

Какие типы ограничителей бывают в современных автомобилях?

Ограничение оборотов при помощи системы Valvetrain

Одним из примеров рабочих систем является технология «Valvetrain». Большинство подобных конструкций используют металлические пружины для привода клапанов и возврата их в конструктивно заложенное, правильное положение, даже при жестком использовании. Но если двигатель раскручивается слишком быстро, амплитуда клапанных пружин может выходить за свои пределы, фактически оставляя клапана открытыми.

Это явление называется «неполное закрытие клапанов», что нехорошо. Рассинхронизация в работе может привести к снижению компрессии, пропуску зажигания или даже к соударению поршней с клапанами. После чрезмерного «рассинхрона» заказ свежих деталей для двигателя будет очень вероятен.

Вторая проблема поломки уже описана нами выше – это обрыв шатуна. Увы, при превышении оборотов он может случиться и на бензиновых моторах, но на дизельных это происходит чаще.

Типы отсечек двигателя по плавности срабатывания

Есть также такие понятия, как «жесткий» и «мягкий» ограничители. «Жесткие» ограничители – это те, в которые вы «врезаетесь» во время интенсивного набора скорости с неприятным клевком, когда мощность двигателя внезапно пропадает. «Мягкие» ограничители замедляют обороты постепенно, это не так заметно.

Иногда, если на автомобиле стоит мягкий ограничитель, автовладелец даже может задаться вопросом: а он вообще есть на этом двигателе?

Скажем так: если есть сомнение, есть ли «отсечка» или ее нет, не играйте с огнем, не нужно превышать заданных оборотов в красной зоне. А еще лучше посмотрите в технической документации, какие предельные обороты заявлены производителем для вашего типа двигателя. Всегда держите в уме это число и даже близко к нему не подходите, если не хотите уехать на внезапное ТО на эвакуаторе.

«Мягкий» ограничитель оборотов

Можно утверждать, что «мягкий» ограничитель лучше для дорожных автомобилей, потому что он меньше нагружает различные компоненты трансмиссии, и, если его достигнуть, он будет удерживать обороты двигателя на заданном максимуме, без резкого отскока на сотню-другую оборотов вниз.

С другой стороны, «жесткий» ограничитель позволяет добраться до максимума до предела, не заходя за него. Одного оборота коленвала не хватит для перехода через критический показатель, что является предпочтительным вариантом для гоночных автомобилей.

«Мягкие» ограничители постепенно сокращают подачу топлива, замедляя и в конечном итоге останавливая ускорение двигателя.

«Жесткий» ограничитель оборотов

«Жесткий» ограничитель максимальных оборотов отсекает либо искру, либо, чаще всего, топливо, останавливая горение и мгновенно лишая двигатель всей его мощи. Это как раз то, что создает такой явный эффект. Сгорание в цилиндрах будет восстановлено, как только обороты снизятся, затем все повторится.

Третий тип ограничителей максимальных оборотов – «изменяющийся»

«Переменные», «подстраивающиеся», «изменяющиеся» ограничители оборотов также не редкость в наши дни. Обычно они устанавливают максимальные обороты ниже, когда автомобиль на холостом ходу или когда двигатель находится в фазе прогрева. В остальном цель у них идентична ранее описанным вариантам – не убить двигатель.

Предупреждение!

«Гонщикам» стоит зарубить на носу, что, если вы приближаетесь к отсечке, скажем, на второй передаче и хотите перейти на третью, но вместо этого «воткнули» первую , даже ограничитель не сможет предотвратить внезапную гибель мотора. Обороты скакнут за пределы, и в это мгновение с двигателем может случиться все что угодно! Ну разве что, осознав ошибку, вы за доли секунды не выключите сцепление. В общем, будьте внимательны!

Отсечка двигателя что это

Отсечка оборотов — это процедура блока управления, препятствующая дальнейшему набору оборотов двигателем. Обычно, отсечка устанавливается за 5% до оборотов, на которых мотор может разрушиться. Например, если отсечка срабатывает на 12000 RPM, мотор может крутиться как до 12600 без повреждений.

Езда на оборотах до оборотов отсечки считается безопасной и не приводящей к повреждению двигателя. На японских двигателях рабочий диапазон работы мотора, в котором он достигает максимальной мощности, от 75% до 100% от оборотов отсечки. Если отсечка срабатывает на 12000 оборотах, то, при агрессивной манере езды — работу мотора нужно удерживать в диапазоне 9000 — 12000 оборотов. Высокие обороты не приведут к повреждению мотора.

Спортивные блоки управления могут отодвигать обороты отсечки. Без изменений конструкции двигателя можно отодвинуть отсечку не более чем на: максимальные обороты + 5% от максимальных оборотов.

Если вы привыкли крутить мотор — не забывайте проверять уровень масла.

Начнем с того, что среди автолюбителей можно часто услышать такие выражения, как «крутить двигатель до отсечки», «мотор уперся в отсечку», «сработала отсечка двигателя» и т.п.

Как правило, речь о такой ситуации заходит в тех случаях, когда возникла необходимость разогнать автомобиль до максимальной скорости или когда стрелка тахометра доходит до «красной зоны» на разных передачах. Итак, давайте рассмотрим, что же такое указанная отсечка.

Если просто, при достижении пиковых нагрузок обычно происходит так называемая отсечка оборотов двигателя, то есть мотор не может дальше раскручиваться. Водитель во время отсечки ощущает, что мотор резко перестает тянуть, сам агрегат начинает работать «рывками», тяга дозируется с явными паузами.

Другими словами, максимально возможная частота вращения коленчатого вала при полностью или частично выжатой педали газа на том или ином ДВС штатно ограничена, то есть водитель может поднять обороты до отсечки и не выше. Давайте рассмотрим этот вопрос более подробно.

Читайте в этой статье

Что такое отсечка двигателя: для чего нужна и как это работает

Как уже было сказано, отсечка двигателя выполняет защитную функцию. Схема работы данного решения на современных ДВС с инжектором следующая: когда в процессе использования мотора достигается предел по заранее заданным значениям, электронный блок управления двигателем блокирует подачу горючего в цилиндры, тем самым понижая частоту вращения коленчатого вала.

Что касается самих значений, отсечка двигателя срабатывает с учетом следующих параметров:

• скорость движения ТС;
• обороты коленчатого вала;
• давление отработавших газов в ДВС с турбокомпрессором;

Срабатывание отсечки с учетом скорости (ограничение максимальной скорости) является решением, которое обычно используется в комплексе с отсечкой по оборотам. В первом случае отсечка нужна для того, чтобы автомобиль не разгонялся выше определенного порога, тогда как во втором речь идет о защите самого мотора при езде на разных передачах.

На практике, если машину разогнать до 250 км/ч, тогда сработает отсечка, при снижении скорости до условных 240 км/ч блок управления снова подаст топливо, однако при наборе скорости до 250 км/ч снова сработает программная отсечка двигателя. Получается, быстрее скорости отсечки автомобиль попросту не поедет.

Отсечка на основании давления отработавших газов в турбокомпрессоре и скорости вращения турбины присутствует на турбомоторах. Дело в том, что если даже обороты коленвала еще не достигли критических показателей для самого ДВС, однако для турбины последствия уже могут быть серьезными и вывести из строя дорогостоящий элемент.

Простыми словами, после того, как турбокомпрессор раскрутился до, в среднем, 110-115 тыс. об/мин. и больше, необходимо ограничить поток и давление выхлопных газов, чтобы турбина не разрушилась. Сделать это можно отсечкой двигателя.

Например, стоковый бензиновый двигатель как на Kia Rio или Hyundai Solaris, так и на отечественной ВАЗ Калина имеет отсечку, которая срабатывает на отметке в 6.5 тыс. об/мин. Это условный сформировавшийся стандарт для многих моторов. При этом существует много агрегатов, у кторых другие обороты отсечки. Двигатели автомобилей, кторые станадртно «крутятся» выше (до 7-7.5 или даже 8 тыс. об/мин), уже считаются высокооборотистыми. На спортивных авто и этот показатель далеко не предельный.

Отсечка оборотов происходит по команде блока управления и препятствует дальнейшему набору оборотов. Как правило, указанная отсечка предполагает, что защита срабатывает в том случае, когда двигатель раскручивается до 95 или 100% максимально возможных рабочих оборотов.

Если сказать иначе, конструкторы оставляют 5-7% запаса от максимальных оборотов, на которых конкретный тип ДВС работает без значительной потери ресурса или разрушения. Например, если отсечка срабатывает на 6.5 тыс. об/мин, то максимальными оборотами для такого мотора можно считать почти 7 тыс. оборотов в минуту, при этом ДВС будет работать без поломок.

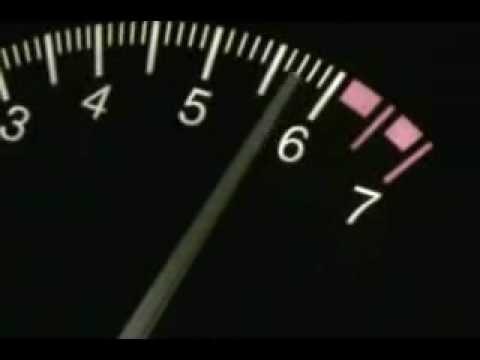

Обороты отсечки на тахометре выделены хорошо известной красной зоной. После достижения таких оборотов происходит срабатывание отсечки, когда ЭБУ выполняет отключение подачи горючего в цилиндры. Дальнейшее возобновление подачи топлива произойдет тогда, когда обороты снизятся до того предела, который прописан в памяти блока управления.

Советы и рекомендации

Отметим, что на многих видах автомобилей используется сразу несколько типов отсечки двигателя, причем одновременно. Как правило, речь идет о ТС, которые оснащены высокофорсированными атмосферными и турбированными ДВС.

Хотя постоянная езда на высоких оборотах сокращает ресурс ДВС по причине значительных нагрузок, раскручивать двигатель до отсечки можно, причем без риска повреждения мотора. Как правило, на многих агрегатах выход двигателя на максимальную мощность достигается именно тогда, когда обороты поднимаются в диапазоне 90-95% и более до срабатывания отсечки.

Так называемые тюнинговые и спортивные блоки управления позволяют отодвигать обороты отсечки. При этом важно понимать, что нештатные нагрузки на мотор могут привести к его ускоренному износу или даже быстрому выходу из строя. Обычно отсечку сдвигают или отключают на специально подготовленных авто, в двигателе которых установлены более прочные детали.

Если же говорить о ресурсе обычного двигателя, отключение отсечки вполне можно считать причиной быстрой поломки силового агрегата. По этой причине максимум, на который можно рассчитывать после таких манипуляций, это те самые 5% запаса. В этом случае можно сдвинуть обороты без значительного риска. В остальных ситуациях без дополнительных изменений конструкции мотора отодвигать отсечку более чем на 5% крайне не рекомендуется.

Напоследок отметим, что привычка крутить мотор до высоких оборотов означает, что в двигателе закономерно произойдет увеличение расхода масла. По этой причине необходимо правильно подбирать смазочный материал и постоянно следить за его уровнем. В противном случае эксплуатация машины в режимах максимальных нагрузок и высоких оборотов может обернуться значительным износом двигателя или его серьезной поломкой.

Что такое отсечка двигателя

Отсечка двигателя — это функция современных двигателей, защищающая их от чрезмерной нагрузки и небезопасных режимов работы. Принцип ее работы состоит в том, что при достижении критических значений в работе двигателя ЭБУ отключает подачу топлива в цилиндры, снижая обороты двигателя.

Отсечка двигателя может осуществляться по разным параметрам: скорость автомобиля, давление выхлопных газов в турбине, обороты.

Отсечка по скорости — при достижении предельной запрограммированной скорости ЭБУ отключает подачу топлива в цилиндры, возобновляя ее при снижении скорости до нижнего запрограмированного порога. К примеру, на многих европейских автомобилях максимальнна скорость программно ограничена на отметке 250 км/ч.

Отсечка по давлению — характерна для турбированных двигателей. В таких двигателях турбина раскручивается до 100 тыс. оборотов в минуту и выше, если не ограничить давление отсечкой, это может привести к разрушению турбины.

Отсечка по оборотам — наиболее часто встречающаяся отсечка двигателя, имеется практически у всех современных двигателей, включая отечественные. При достижении оборотов двигателя зоны срабатывания отсечки, ЭБУ отключает подачу оплива в цилиндры, возобновляя ее при снижении оборотов до нижнего запрограмированного порога. На ходу это проявляется как пропадание тяги автомобиля, двигатель работает как бы с перерывами.

На некоторых автомобилях применяются одновременно несколько видов отсечки двигателя.

При глубоком тюнинге двигателей обороты отсечки намеренно сдвигают выше либо вообще отключают эту функцию, чтобы увеличить мощность и скоростные характеристики. Однако необходимо помнить, что это отрицательно сказывается на ресурсе двигателя, а отключение отсечки на стандартном двигателе может даже привести к его разрушению.

Отсечка по оборотам стандартного двигателя Лада Калина (двигатель ВАЗ-11183, отсечка на 6500 об/мин)

Что такое отсечка на машине

Среди автолюбителей можно часто услышать такие выражения, как «крутить двигатель до отсечки», «мотор уперся в отсечку», «сработала отсечка двигателя» и т.п.

Как правило, речь о такой ситуации заходит в тех случаях, когда возникла необходимость разогнать автомобиль до максимальной скорости или когда стрелка тахометра доходит до «красной зоны» на разных передачах.

Сразу отметим, что она не является какой-либо неисправностью или сбоем в работе ДВС. Это полезная функция, которая изначально заложена конструкторами ТС. Её главная задача — защита двигателя от запредельных нагрузок и работы силового агрегата в небезопасных режимах.

Хотя постоянная езда на высоких оборотах сокращает ресурс ДВС по причине значительных нагрузок, раскручивать двигатель до отсечки можно, причем без риска повреждения мотора

Поделиться

Красная зона на тахометре видна невооруженным глазом – а почувствовать, как мотор упирается в отсечку, может каждый, кому не жалко своих ушей. Но как определить, где остановить стрелку тахометра?

Без отсечки мотору не жизнь – это понимает каждый, кто в общих чертах представляет себе схему работу двигателя внутреннего сгорания. “Если убрать отсечку, через 10-15 секунд двигатель заклинит (из-за недостатка смазки) или оборвёт шатун из-за сил инерции”, — рассказывает Денис Матраев, менеджер технического обучения Volvo Car Russia. Возможно и так называемое подвисание клапанов: “Кулачок уже перестал давить на толкатель, а клапан под действием сил инерции еще какое-то время как бы висит в открытом состоянии. В этот момент возможна “встреча” клапана и поршня”, — объясняет Александра Морозова, руководитель отдела омологации и качества российского представительства Mazda.

Впрочем, заставлять мотор работать на запредельных оборотах нет никакого смысла. Для дорожных машин гораздо важнее низкие и средние обороты – чтобы машина плавно трогалась с места, а при падении скорости не начинала дергаться. Этого добиваются, подбирая профиль кулачков распределительного вала. Но один и тот же кулачок не может обеспечить максимальную отдачу во всем диапазоне оборотов.

График момента (красная линия) и мощности (синяя линия) мотора турбомотора EcoBoost (объемом 2,3 литра), установленного на Ford Mustang. За отметкой в пять с половиной тысяч оборотов ловить уже нечего — и раскручивать коленвал сильнее смысла нет.

“Если посмотреть на графики мощности и момента, то можно заметить, что график максимального крутящего момента имеет максимальное значение в области средних оборотов, а график мощности — в зоне высоких оборотов, — продолжает Александра Морозова. — Но в какой-то момент оба графика резко идут вниз. При том что расход топлива остается очень большим…”

Таким образом, крутить мотор дальше этого “какого-то момента” просто не имеет смысла: двигатель будет попросту зря расходовать бензин. А попытка изменить профиль кулачка приведет к ухудшению показателей на наиболее “вострбованных” низких и средних оборотах. Таким образом, мотористы ограничивают обороты мотора примерно в тот момент, когда он перевалил через пик мощности. А водителя предупреждает о приближении к этому пику красная зона тахометра, чьи границы достаточно условны и могут определяться не инженерами, а дизайнерами.

Часто автомобилисты могут употреблять такие выражения: «мотор упирается в отсечку», «сработала отсечка мотора». Такие выражения означают, что показания тахометра входят в красную зону или о необходимости развития скорости автомобиля до максимального разгона. Что же представляет собой отсечка?

Что такое отсечка

Является функцией в современных транспортных средствах, которая обеспечивает защиту от высокой нагрузки и небезопасных режимов работы. Ее работа заключается в прекращении подачи топлива в цилиндры, если достигнуты критические значения при работе двигателя.

Важно! Необходимо понимать, что отсечка двигателя не является неисправностью или сбоем при работе мотора. Данная функция является полезной и дает оптимальную работу в безопасном режиме.

Объяснить этот термин простым языком можно так: в результате достижения максимальных показателей нагрузки в работе двигателя срабатывает функция защиты. Это позволяет двигателю раскручиваться меньше, так как мотор итак имеет повышенную нагрузку. В такие минуты водители автомобиля могут ощущать, что двигатель не тянет и при этом присутствуют рывки и в тяге имеются паузы.

Как работает функция

Заложенная в транспортное средство специальная система для безопасности двигателя и уменьшения его оборотов позволяет водителю иметь возможность увеличивать обороты только до предусмотренной штатной отсечки. Все это уберегает мотор от больших нагрузок.

При понимании, что означает данная система необходимо учесть и другие не менее важные параметры. Существуют характеристики применимые к мотору, в процессе которых определяется величина максимальной нагрузки, при которой срабатывает функция защиты:

• скорость машины;
• вращения, которые совершаются коленчатым валом;
• давление выхлопа в моторе.

Типы отсечек

Необходимо учитывать, что имеются различные виды, которые различаются по принципу действия, но имеют цель защиты от повышенных нагрузках.

1. Скорость – вид отсечки активируется тогда, когда достигается определенная скорость, которая является максимальной. Благодаря данной функции производители создали ограничение пика скорости машины. За счет заданной системы автомобиль не может разгоняться быстрее указанных параметров.
2. Турбина – данный вид может срабатывать на скорость оборотов турбонагнетателя или давление газа в турбокомпрессоре. Этот тип используется на турбированных двигателях.
3. Коленчатый вал – является самой распространенной. Контролирует вращение и за счет определенных лимитов функция не позволяет валу подниматься. Такими типами отсечек оснащены не только иномарки, но и отечественные автомобили.

Рекомендуется при повышенных оборотах применять качественные смазочные материалы, для защиты износа деталей и различных поломок. Очень важно своевременно производить замену смазочного материала и контролировать его количество. Не желательно эксплуатировать машину на высоких оборотах, это может привести к высокому расходу топлива и масла.

Отсечка оборотов двигателя: для чего это нужно

Начнем с того, что среди автолюбителей можно часто услышать такие выражения, как «крутить двигатель до отсечки», «мотор уперся в отсечку», «сработала отсечка двигателя» и т.п.

Как правило, речь о такой ситуации заходит в тех случаях, когда возникла необходимость разогнать автомобиль до максимальной скорости или когда стрелка тахометра доходит до «красной зоны» на разных передачах. Итак, давайте рассмотрим, что же такое указанная отсечка.

Сразу отметим, отсечка двигателя не является какой-либо неисправностью или сбоем в работе ДВС. Данное решение представляет собой полезную функцию, которая изначально заложена конструкторами ТС. Главной задачей отсечки является защита двигателя от запредельных нагрузок и работы силового агрегата в небезопасных режимах.

Если просто, при достижении пиковых нагрузок обычно происходит так называемая отсечка оборотов двигателя, то есть мотор не может дальше раскручиваться. Водитель во время отсечки ощущает, что мотор резко перестает тянуть, сам агрегат начинает работать «рывками», тяга дозируется с явными паузами.

Другими словами, максимально возможная частота вращения коленчатого вала при полностью или частично выжатой педали газа на том или ином ДВС штатно ограничена, то есть водитель может поднять обороты до отсечки и не выше. Давайте рассмотрим этот вопрос более подробно.

Что такое отсечка двигателя: для чего нужна и как это работает

Как уже было сказано, отсечка двигателя выполняет защитную функцию. Схема работы данного решения на современных ДВС с инжектором следующая: когда в процессе использования мотора достигается предел по заранее заданным значениям, электронный блок управления двигателем блокирует подачу горючего в цилиндры, тем самым понижая частоту вращения коленчатого вала.

Что касается самих значений, отсечка двигателя срабатывает с учетом следующих параметров:

• скорость движения ТС;
• обороты коленчатого вала;
• давление отработавших газов в ДВС с турбокомпрессором;

Срабатывание отсечки с учетом скорости (ограничение максимальной скорости) является решением, которое обычно используется в комплексе с отсечкой по оборотам. В первом случае отсечка нужна для того, чтобы автомобиль не разгонялся выше определенного порога, тогда как во втором речь идет о защите самого мотора при езде на разных передачах.

Срабатывание отсечки по скорости происходит так, что после достижения «максималки» ЭБУ отключает подачу горючего в цилиндры. Возобновление подачи топлива происходит после того, как скорость ТС снижается до нужного показателя.

На практике, если машину разогнать до 250 км/ч, тогда сработает отсечка, при снижении скорости до условных 240 км/ч блок управления снова подаст топливо, однако при наборе скорости до 250 км/ч снова сработает программная отсечка двигателя. Получается, быстрее скорости отсечки автомобиль попросту не поедет.

Отсечка на основании давления отработавших газов в турбокомпрессоре и скорости вращения турбины присутствует на турбомоторах. Дело в том, что если даже обороты коленвала еще не достигли критических показателей для самого ДВС, однако для турбины последствия уже могут быть серьезными и вывести из строя дорогостоящий элемент.

Простыми словами, после того, как турбокомпрессор раскрутился до, в среднем, 110-115 тыс. об/мин. и больше, необходимо ограничить поток и давление выхлопных газов, чтобы турбина не разрушилась. Сделать это можно отсечкой двигателя.

Что касается отсечки по частоте вращения коленчатого вала (по оборотам двигателя), такой вариант наиболее распространен и используется повсеместно. Большинство двигателей на иномарках и отечественных авто имеют указанную схему защиты.

Например, стоковый бензиновый двигатель как на Kia Rio или Hyundai Solaris, так и на отечественной ВАЗ Калина имеет отсечку, которая срабатывает на отметке в 6.5 тыс. об/мин. Это условный сформировавшийся стандарт для многих моторов. При этом существует много агрегатов, у кторых другие обороты отсечки. Двигатели автомобилей, кторые станадртно «крутятся» выше (до 7-7.5 или даже 8 тыс. об/мин), уже считаются высокооборотистыми. На спортивных авто и этот показатель далеко не предельный.

Отсечка оборотов происходит по команде блока управления и препятствует дальнейшему набору оборотов. Как правило, указанная отсечка предполагает, что защита срабатывает в том случае, когда двигатель раскручивается до 95 или 100% максимально возможных рабочих оборотов.

Рекомендуем также прочитать статью о том, на каких оборотах двигателя лучше ездить. Из этой статьи вы узнаете об оптимальных режимах езды, кторые позволяют максимально продлить срок службы бензинового или дизельного агрегата без ущерба для его ресурса.

Если сказать иначе, конструкторы оставляют 5-7% запаса от максимальных оборотов, на которых конкретный тип ДВС работает без значительной потери ресурса или разрушения. Например, если отсечка срабатывает на 6.5 тыс. об/мин, то максимальными оборотами для такого мотора можно считать почти 7 тыс. оборотов в минуту, при этом ДВС будет работать без поломок.

Обороты отсечки на тахометре выделены хорошо известной красной зоной. После достижения таких оборотов происходит срабатывание отсечки, когда ЭБУ выполняет отключение подачи горючего в цилиндры. Дальнейшее возобновление подачи топлива произойдет тогда, когда обороты снизятся до того предела, который прописан в памяти блока управления.

Токовая отсечка

Релейная защита обеспечивает надежную и безопасную работу электрических сетей. Среди множества защитных средств широко используется токовая отсечка, принцип действия которой основан на резком повышении силы тока, на каком-либо участке защищаемой цепи. Данные устройства относятся к средствам быстрого действия. Они обладают селективностью и возможностью настроек в зависимости от максимального значения токов короткого замыкания. Чтобы обеспечить правильную эксплуатацию, нужно знать, как работает токовая отсечка.

Принцип работы токовых отсечек

При протекании в сети электрического тока ее элементы начинают нагреваться. Это так называемая рабочая температура, позволяющая функционировать в течение длительного времени в обычном режиме.

При коротком замыкании в сети происходит значительное возрастание силы тока. Как правило, это приводит к возгораниям, разрушениям и прочим негативным последствиям. Элементы, способные долго выдерживать действие короткого замыкания, экономически невыгодно производить.

Человек просто не успевает отреагировать на короткое замыкание в связи с высокой скоростью возрастания тока. Эту функцию берет на себя автоматика, в том числе и токовая отсечка. С помощью нее осуществляется контроль величины тока на участке цепи. Если сила тока возрастает и начинает превышать установленное значение, происходит срабатывание защиты и отключение участка.

Величина тока, вызывающая срабатывание защиты, носит название уставки. Ее значение должно обеспечивать отключение цепи до того момента, когда начнутся разрушения. Для создания токовой отсечки существуют различные способы. Чаще всего эта процедура проводится с использованием электромагнитных реле. Замыкание контактов в этих устройствах происходит под влиянием электромагнитной силы. Таким образом, прибор подает сигнал, отключающий защищаемый элемент. Этот же принцип применяется в различных конструкциях автоматических выключателей.

Эффективным средством защиты являются предохранители. Здесь ведущую роль играет температура, возрастающая под действием тока и оказывающая свое воздействие. Когда ее значение достигает определенного предела, происходит разрушение плавкой вставки предохранителя и разрыв электрической цепи.

Особенности и виды токовых отсечек

При коротком замыкании сила тока, проходящего через цепь, зависит от того места, где это произошло. Его величина возрастает по мере приближения к источнику тока. На основании этого свойства обеспечивается селективность токовых отсечек.

Защита должна срабатывать на том участке, для которого она предназначена. Поэтому, ее уставка превышает ток замыкания, произошедшего на другом участке. В данной ситуации защита не будет срабатывать при коротком замыкании вне своего участка.

В некоторых случаях селективность не является обязательной. Здесь осуществляется защита не отдельного участка, а всей линии с использованием дополнительных устройств дифференциальной защиты.

В зависимости от времени срабатывания все токовые отсечки разделяются:

• Мгновенные. Их действие полностью зависит от собственного времени срабатывания. Основным пусковым элементом является токовое реле. В качестве промежуточных элементов используются реле, подающие отключающий сигнал сразу к расцепителю выключателя. Срабатывание таких устройств начинается в промежутке от 0,04 до 0,06 с.
• С выдержкой времени. В их конструкцию включен элемент, позволяющий устанавливать заданное время. Диапазон срабатывания отсечки составляет от 0,25 до 0,6 секунд. Такие устройства получили название автоматических селективных выключателей.

Таким образом, токовая отсечка позволяет выполнять защиту самыми разными способами. В результате, обеспечивается надежная защита не только отдельных участков, но и полных электрических цепей.
