РЕМОНТ БЕГУНКА И КОНТАКТОВ КРЫШКИ ТРАМБЛЕРА.
Опции темы
Поиск по теме
РЕМОНТ БЕГУНКА И КОНТАКТОВ КРЫШКИ ТРАМБЛЕРА.
Ремонт ТРАМБЛЕРА и БЕГУНКА ,мож кого заинтересует.
Идея такая повысить время искрообразования на свечах и заодно уменьшить зазоры между бегунком и контактами на крышке трамблера.
Первое в чем возникла проблема,так это в наращивании контакта бегунка. Пытался приварить медную проволоку на него. Пытался паять,ни хрена не вышло. Контакт на бегунке вродебы как латунный и при сварке просто выедается,а при пайке не получается (маленькая температура) Покапался в инете и нашел как поять латунь с медью,но там тока на газовых горелках,что не приемлемо,т.к. могу сжечь пласмасовый корпус бегунка.
Без обид, но идея бессмысленная, была бы прекрасная перспектива такой идеи, то японци бы давно бы сделали так.
В итоге просто разогрел паяльником латунь и контакт выпал из корпуса бегунка. Потом просто взял оцинковку 0,8мм и вырезал контакт такой,какой мне нужен был. Впаял его также паяльником,разогрев его он сам вошел в корпус бегунка(т.к. плосмаса размягчилась) и также паяльником намазал пласмасу на сам контакт,что бы не выпал.Взял еще кусочек плосмаски(от чего угодно) у меня был от сан течнической трубы и напоял еще чуть чуть с верху,что бы наверняка
С крышкой трамблера возиться пришлось еще меньше. Там контакты на половину съедины пробоем от бегунка. Включил логику )) взял обычный выключатель,точнее разетку и вытащил от туда латуневый контакт (куда вилка втыкается). Простыми ножницами из одного контакта разетки отрезал 4 полоски. обмотал эти полоски на шило(благо диаметр такой же как на контактах крышки трамблера) при помощи плоскагубцев и насодил на контакты крышки. Затем с верху попытался припоять припоем обычным,что бы наверняка,вроде бы получилось,но это не так важно,т.к. эти латуневые вставки и так намертво засели на контактах.
Зазор выставлял по месту,подрезая контакт бегунка,прикладывая крышку. Ну и собсно само видео работы сией халтуры ))) Р.s. толще металл не нашел поэтому влепил из оцинковки 0,8мм. Родной стоял как минимум 1,5мм – 2 мм.
Зато мож кого от покупки освободил и лишней траты денег :))))))))))
Уменьшение зазора между бегунком и контактами на крышке трамблера приведет к уменьшению напряжени пробоя на контактах свечи,что приведет к пропускам зажигания в некоторых режимах двигателя,а так же при загрязнении контактов свечи.
но зато сколько креативных идей сразу же родилось! Помню в журнале “За рублем” 70х годов один умелец писал как восстановить бегунок в своих жигулях. Но от там просто напаивал пластину, тем самым пробой получался несколько выше крышке с бегунком дарилась вторая жизнь 🙂
Только в те года тяжело было достать бегунок да и любые запчасти, а сколько наш бегунок стоит. 300р)
В итоге просто разогрел паяльником латунь и контакт выпал из корпуса бегунка. Потом просто взял оцинковку 0,8мм и вырезал контакт такой,какой мне нужен был. Впаял его также паяльником,разогрев его он сам вошел в корпус бегунка(т.к. плосмаса размягчилась) и также паяльником намазал пласмасу на сам контакт,что бы не выпал.Взял еще кусочек плосмаски(от чего угодно) у меня был от сан течнической трубы и напоял еще чуть чуть с верху,что бы наверняка
С таким бегунком только вокруг дома кататься или запасной трамблер в багажнике возить.))) Еще там уголек,который должен обеспечивать надежный контакт и не греться при этом.Форма контакта красивая,вот только зачем менять момент зажигания таким образом,если можно просто трамблер повернуть?
Последний раз редактировалось dok16; 30.04.2014 в 16:28 .
БРЕД! Умные книжки надо, не только читать, но и перерчитывать. А еще лучше анализировать и делать правильные выводы! Ну и уж точно не давать таких резких заключений не разбираясь в теме. А то ляпнул один вот так и тему сочли раскрытой и сотни людей будут верить в эту ерись.
Уменьшение зазора Бегунок/Крышка имет только положительные аспекты в виде уменьшения потери энергии искры! В искрообразовании есть две основные хар-ки : 1) напряжения пробоя 2) дительность горения Обе прямопропорциональны сопростивлению контура. Т.е. Если вы увеличиваетет зазор Б/К – у вас растет сопротивление , растет напряжение пробоя, растет время горения. Последнее хорошо, а вот второе нет т.к. черевато тем, что не выдежит изоляция на каком-либо из участков (катушка гавкнет, пробой крышки, провой ВВ проводов). поэтому либо приходится уменьшат зазор в свечах либо поминутно ковыряться с ремонтом сисетмы зажигания. И вообще энергия искры это произведение напряжения на ток на время горения. НО система зажигания имеет какой-то предел прочности по напряжению. Увеличив зазор Б/К вы ничего кроме бесполезного увеличения нагрузки на систему не получаете. А вот уменьшив зазор в Б/К и увелчив его на контактах свечи получаетет прирост энергии искры (или не увеличив – повышаете надежность зажигания). При этом время горения имеет некий оптимум (и больше и меньше плохо). Вот от этого и надо плясать. А уменьшение зазора Б/К – есть гуд как не посмотри. И японские инженеры не глупы – у них много других задач с которыми надо идти на компромис (технологичность, долговечность, надежность, возможности производства и т.д.) Да и “Москва не сразу строилась” позднее придумали же системы без бегунка вообще. И нигде в них нет никаких специальных разрядников, которые бы эмулировали зазор в Б/К, без которого, как вы считаете, не обойтись.
Последний раз редактировалось pavelm-ks; 28.09.2017 в 15:10 .
Как снять и проверить бегунок трамблера
Какие могут быть неисправности?
У поломок этой детали есть свои особенные «симптомы». Если с ним проблемы, то мотор заводится плохо либо полностью “молчит”. Во время работы двигателя можно заметить подстраивание. Искра непосредственно на свече будет совсем нестабильной. Если снять с нее привод и вставить другой, затем покрутить стартером, то в результате будет заметны искры желтоватого цвета. Если трамблер исправен, то искра будет иметь характерный синеватый цвет. Я советую обращать особое внимание именно на его оттенок.
Хочу отметить, что если бегунок сломан, то мотор будет работать заметно неравномерно, что повлияет в дальнейшем на мощность и расход топлива.
Таким образом бегунок трамблера упорно дает понять, что с ним что-то не так. Почти всегда наиболее верным путем проверки работоспособности этой детали являются проверочные манипуляции с самой искрой, образование которой является фактически ее призванием.
Инструкция проверки
Существует не так уж и много причин поломки бегунка, так что найти их весьма несложно. К примеру, причина может быть в его пробое. в таком случае на них будет заметен явный пробой или же внутренний пробой. Черная метка, которую нельзя стереть, во время попыток убрать ее, превращается в выемку. Создаваемый таким образом пробой нельзя убрать, ведь происходит все из-за металлизации его канала, а разносчик подобного типа нужно обязательно заменить.
Именно поэтому очень важно проверить эту самую металлизацию, и я настоятельно рекомендую это сделать. К примеру, можно провести проверку канала на предмет сопротивления с помощью соответственного прибора, которым является мультиметр. Потом, видим на мультиметре параметр около 20 мОм, а сопротивление находится на уровне 1-2 мОм. Щупы ставят на место, в котором уголек с бегунком соединяется с местом пробоя. По образованному каналу искра может уходить либо полностью, либо частично в сторону. Но такой пробой не в каждом случае удается определить визуально. Параллельно можно проверить все эти детали и если требуется замена бегунка трамблера, то проведите ее. К этому делу нужно отнестись очень ответственно.
Еще один способ – бегунок можно проверить с помощью центрального типа провода. Достаточно будет лишь снять крышку трамблера, а потом поднести центральный бронепровод с катушки зажигания к разносчику, а потом раскрутить стартером. В случае пробития разносчика, искра будет проскакивать на бегунок. В противоположном случае можно считать, что никакого пробоя нет, а причину неисправности стоит искать в совершенно ином. Но в таком случае вы хотя бы можете быть уверены, что проблема не в разносчике.
Пробой может сформироваться из-за повреждения бегунка. В случае образования трещины, искра может уходить в сторону. В бегунках может остаться сопротивление, поддающееся перегоранию. Так искра в сторону уходить не будет, но станет заметным ослабление ее силы. Перегоревшее и дальше будет выгорать в дальнейшем. Есть и второй вариант – деталь может выйти из строя окончательно и тогда трамблер окажется в печальном положении, впрочем, как и двигатель.
Как определить испорченный бегунок, когда у него выгоревшее сопротивление? Допустим, сопротивление выгорело полностью, но произошла попытка восстановить проводник. Это привело к некому электрическому пробою бегунка, а также выходу его из строя. Его придется заменить новым. В основном, это должно решить все проблемы с работой двигателя и тогда трамблер в безопасности. Перечисленные выше проблемы с бегунками относятся к числу самых основных. Важно обращать внимание на состояние уголька в трамблеровой крышке – он должен пружинить, хорошо нажиматься и выглядывать хотя бы на 5 мм. Вам следует быть предельно внимательными во время проверки каждого элемента и обращать внимание на самые мелкие несоответствия.
Проверять, конечно, можно и самостоятельно, но если вы новичок в ремонте автомобиля, то лучше обратиться к специалистам. Я советую сделать именно так, если вы не очень уверены в том, что справитесь собственными силами, так как в таком случае существует вероятность еще большего усугубления ситуации, а опытные специалисты уж точно знают свое дело.
Видео “Как снять и проверить бегунок трамблера”
Данное видео покажет вам как снять крышку и бегунок трамблёра на машине.
И вот случайно, скажем, от нечего делать – была открыта крышка трамблера. Видим ротор-распределитель (бегунок): все хорошо; бегунок – как бегунок. На случай проверяем его электрическое сопротивление – и оно в норме, как и указано в книжке. Проводим, для надежности, замеры несколько раз.
А, может, с трамблером что случилось? Хотя – а что с ним может быть-то, ведь искра на ВСЕХ свечах очень даже достойная. Но, тем не менее, снимаем бегунок. И только тут, случайно увидев то, что творится у него внизу, понимаем ВСЁ. А там – оплавлено малость. Что вызвано, очевидно, перегревом резистора, который стоит в бегунке. А перегрев, в свою очередь, вызван плохим контактом в цепи.
Но – ведь искра-то была нормальная. Откуда, если в бегунке плохой контакт? Да и сопротивление его (десятки килоом, обычно) – в норме. Вот такой парадокс. Но после замены бегунка машина стала заводиться и ехать, как ни в чем ни бывало. Несмотря на то, что использовались комплектующие (высоковольтные провода, свечи зажигания, трамблер), принадлежащие, скажем так, к относительно низкой ценовой категории.
Все-таки, в чем причина таких странностей? Было так. Пришлось вспоминить. Как-то довелось ехать сквозь сильнейший дождь, ливень. Дворники спасали мало – вода заливала стекла так, что казалось, будто едем под водой. Однако, дорога была пустая, так как почти все автомобили стояли, выжидая, пока этот ливень закончится. Да и уже наработалась привычка (на полном приводе) не искать обходные пути и выжидать, а просто брать и ехать туда, куда хочется (ну, понятное дело, не в столб, не в стену и т.д. – разумеется). Поэтому решено было – ехать дальше, причем на высокой скорости. Так вот, через некоторое время… машина заглохла. Потом, постояв минут 10, как ни в чем ни бывало, завелась и поехала дальше (ну, видимо, отдохнула, сил набралась – да и поехала). И только где-то через полгода началось то, о чем говорилось выше.
Так вот, в процессе движение через ливень вода, видимо, попала в трамблер. И – охладила нагревшийся бегунок и, в том числе, его резистор (попутно попав на высоковольтные провода). Последний, будучи изготовленным из твердого материала, вероятно, немного треснул. Увеличилось его сопротивление – и двигатель заглох. Потом, после небольшой стоянки, резистор чуть остыл, в нем произошли температурные деформации, и… сопротивление восстановилось до нормы.
Впоследствии, по мере внутреннего износа резистора, в нем через полгода произошли такие изменения, которые стали приводить к увеличению его сопротивления все чаще. Причем – пока обороты двигателя (и частота вращения бегунка) небольшие, действие центробежных сил на элементы резистора было не слишком велико – сопротивление бегунка не увеличивалось! Но, стоило прибавить обороты, как, по всей видимости, контактные элементы внутри резистора расходились друг от друга, увеличивая сопротивление резистора. Ток через него становился малым, недостаточным для поджигания смеси в цилиндрах двигателя. Причем, сопротивление, видимо, имело непостоянную величину, т.е. свечи то хорошо поджигали смесь, то плохо, то вообще не пытались это делать. В итоге – топливо сгорало не полностью – отсюда и нагар на свечах (понятно, что система питания тут вообще ни причем, хотя симптомы, вроде бы, однозначно говорят о неисправности системы питания). Увеличенное сопротивление и является причиной сильного нагрева резистора, последующего выхода его из строя, а также оплавлением нижней поверхности бегунка.
Но вот двигатель заглох, бегунок перестал вращаться. Под действием сил упругости контактные элементы в резисторе стали лучше прижиматься друг к другу. Играло еще роль снижение температуры (ведь двигатель не работает). В итоге, на малых оборотах он вполне нормально передавал напряжение на свечи, давал хорошую искру! Но как только двигатель начнет набирать обороты – так тут же сопротивление бегунка увеличивалось – и свечам начинало не хватать напряжения. Поначалу этот эффект проявлялся лишь на высоких оборотах, но, по мере износа резистора, стал заметен даже на холостом ходу. Вот тогда-то пуск двигателя перестал быть возможным в принципе. Тогда как при заводке двигателя (при этом обороты НИЖЕ, чем на холостом ходу) сопротивление резистора еще соответствовало норме и искра наблюдалась хорошая. Но, как только двигатель пытался завестись и перейти на холостой ход – тут же, как бы автоматически, напряжение на свечи переставало поступать. Вот потому двигатель потом даже перестал «схватывать».
Вот такой вот парадокс. Понятно, что бегунок – это мелочь. Вроде бы, заменили его – и делов-то. Но, в данном случае, систему зажигания трудно было заподозрить в неисправности – вначале. Хотя, если проверить автомобиль на соответствующем стенде – в момент запуска двигателя, то, вполне возможно, данная неисправность выявилась бы: напряжение на свечах в процессе работы двигателя было бы не соответствующим норме. Правда, для такого выявления пришлось бы проверять двигатель на стенде (в работающем состоянии) минут 15-20. Ибо в течение короткого времени двигатель работал отлично, перебои наступали после того, как прогревался резистор в бегунке.
Какой вывод? Даже если известные методы диагностики автомобиля (в частности, двигателя) дают какой-то (скажем, положительный) результат – все равно нельзя быть до конца уверенным в том, что неисправность действительно отсутствует. Ну, пока машине не перебрана «по отдельным винтикам», конечно. Кстати, похожий парадокс иной раз наблюдается в передней подвеске автомобиля, внося свою лепту в углы развала-схождения. Когда, вроде бы, подвеска исправна, но в результате «таинственных» люфтов в ней автомобиль «почему-то» не желает ехать правильно.
Трамблер на «Семерке»: его роль в зажигании авто, ремонт и замена
Трамблер на любом автомобиле, в том числе ВАЗ 2107, представляет собой узел, необходимый для передачи высоковольтного напряжения на свечи и запуска двигателя. Выход из строя этого узла приведет к некорректной работе или невозможности запуска силового агрегата, в зависимости от тяжести поломки. Подробнее о назначении, неисправностях и ремонте вы можете узнать из этого материала.
Устройство и назначение
Схема подключения трамблера к системе зажигания
Распределитель зажигания на ВАЗ 2107 выполняет такие функции:
Он способствует началу образования искры в результате размыкания контактов узла. В более современных машинах, в том числе и «семерках» более поздних годов выпуска, эту функцию выполняет датчик Холла.
Устройство направляет образованное напряжение в катушке на необходимую свечу.
Также узел изменяет начало момента образования искры в соответствии с режимами езды и качеством используемого бензина. Для этого используются соответствующие регуляторы.
Распределитель зажигания обеспечивает скопление энергии, а также ее разряд в катушке.
Что касается устройства трамблера ВАЗ, то оно следующее:
корпус узла;
валик с так называемым кулачками;
устройство центробежного регулятора;
контакты механизма;
ротор;
крышка трамблера;
вакуумный регулятор.
Следует отметить, что контактные версии также оснащаются конденсаторами, предназначенными для улучшения образования искры и защиты контактов от перегорания. Как сказано выше, в более современных, бесконтактных системах, процесс прерывания обеспечивается датчиком Холла (как правильно смазать прерыватель, чтобы не допустить его выход из строя, смотрите на видео, автор — ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).
Прерыватель зажигания на ВАЗ 2107 может нуждаться в ремонте в результате механических повреждений, износа элементов конструкции, а также из-за попадания влаги внутрь устройства.
Ремонт трамблера возникает при:
появлении трещин и других повреждений на крышке устройства, обычно в этой части конструкции перегорают контакты;
поломке бегунка;
выходе из строя датчика Холла;
износе подшипниковых деталей вала;
обрыве контакта регулятора;
пробитой диафрагме вакуумного регулятора.
Если речь идет о контактной конструкции, то в ней также может выйти из строя конденсатор.
Что касается симптомов поломки узла, то они следующие:
силовой агрегат не в силах развить мощность;
двигатель стал троить, один либо несколько цилиндров при этом могут не функционировать;
работа силового агрегата сопровождается хлопками в выхлопную трубу или карбюратор;
когда при разгоне водитель жмет на педаль газа, может быть слышна детонация;
мотор не запускается.
Ремонт трамблера своими руками
Чтобы произвести ремонт устройства, его необходимо разобрать. Если вы не знаете, как установить, отремонтировать или произвести замену узла, наша инструкция поможет вам осуществить эту задачу (наглядная инструкция по ремонту представлена на видео ниже, автор — канал ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).
Снятие и разборка
Чтоб произвести замену, для начала механизм следует демонтировать.
Чтобы сделать это, выполните следующие действия:
Сначала обесточьте бортовую сеть, ведь если работы по замене узла будут производиться при включенном аккумуляторе, это может привести к перегоранию нового механизма. Отключите отрицательную клемму от АКБ.
После этого коленвал нужно выставить по отметке — проверните его до того момента, пока метки не будут совмещены. Сделав это, со свечей необходимо снять наконечники высоковольтных кабелей и отсоединить два крепления крышки прерывателя. Сделав это, вы можете увидеть бегунок — если он направлен на цилиндр 2, то коленвал следует повернуть на один оборот.
Далее, сдвиньте патрубок с вакуумного регулятора, при помощи ключа на 13 выкрутите гайку, фиксирующую прерыватель, затем узел можно снять.
Для разборки устройства необходимо открутить крепежные болты бегунка, сделав это, можно снять ротор. После этого можно открутить гайку, расположенную на корпусе прерывателя, при этом на противоположной стороне винт нужно зафиксировать, для этого можно использовать отвертку.
Снимите фиксатор и извлеките пластиковый изолятор из конструкции. После этих действий можно открутить болты, которые фиксируют контактную группу. Саму группу можно демонтировать.
При помощи подручных инструментов можно выбить штифт вала. Непосредственно с самого валика следует снять масляный отражатель вместе с шайбой. Сделав это, вал можно вытащить из корпуса.
Для того, чтобы получить доступ к подшипнику, на верхней части корпуса необходимо демонтировать шайбу штока регулятора опережения.
Открутите винты, фиксирующие регулятор, после чего можно произвести снятие механизма опережения. Выкрутите еще два винта, при помощи которых крепятся пластины подшипникового устройства. Произведите его демонтаж, поддев с разных стороны.
GAZ 31 ЗМЗ непростые 3 литра › Logbook › Трамблер без бегунка. Пособие для приобретших комплект.

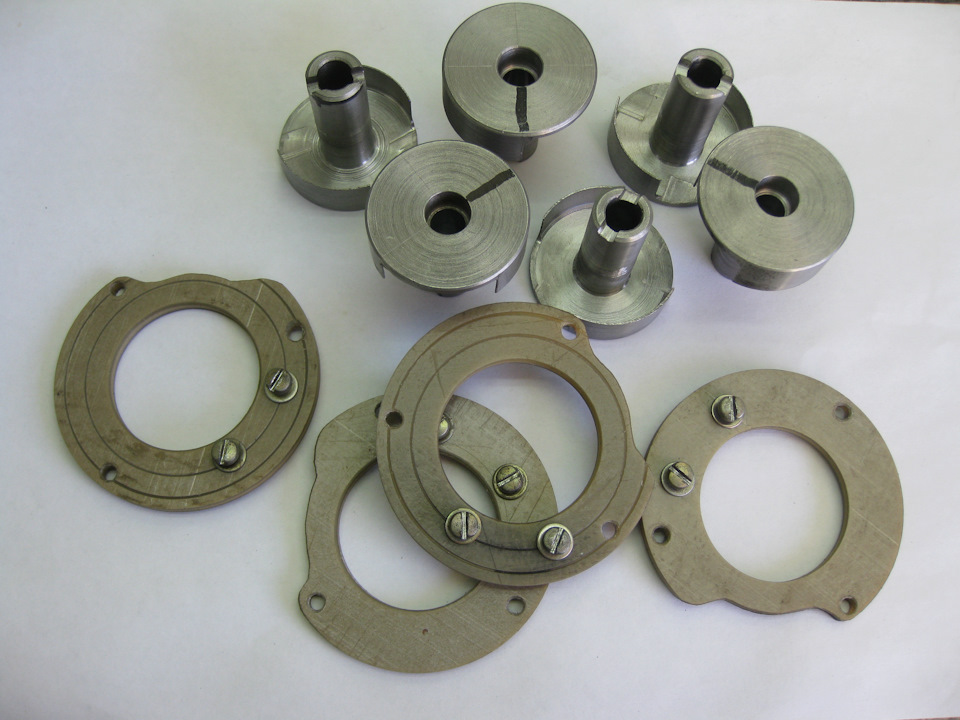

Всем привет. Сделал несколько заказов на шторки для безбегункового трамблера.
Решил сделать подробную запись о том, как правильно собрать систему. Заказывали следующие люди. motonick dobriak1 solomon2302 voia-ka Для двоих сделал трамблеры в сборе, и одному полный комплект зажигания. 062711 roma742
Сперва наперво надо разобрать старый трамблер. Снять бегунок, снять войлочную заглушку, если она есть. Выкрутить центральный винт, зафиксировав вал от прокручивания за нижнюю “вилку” Достать “ротор”.

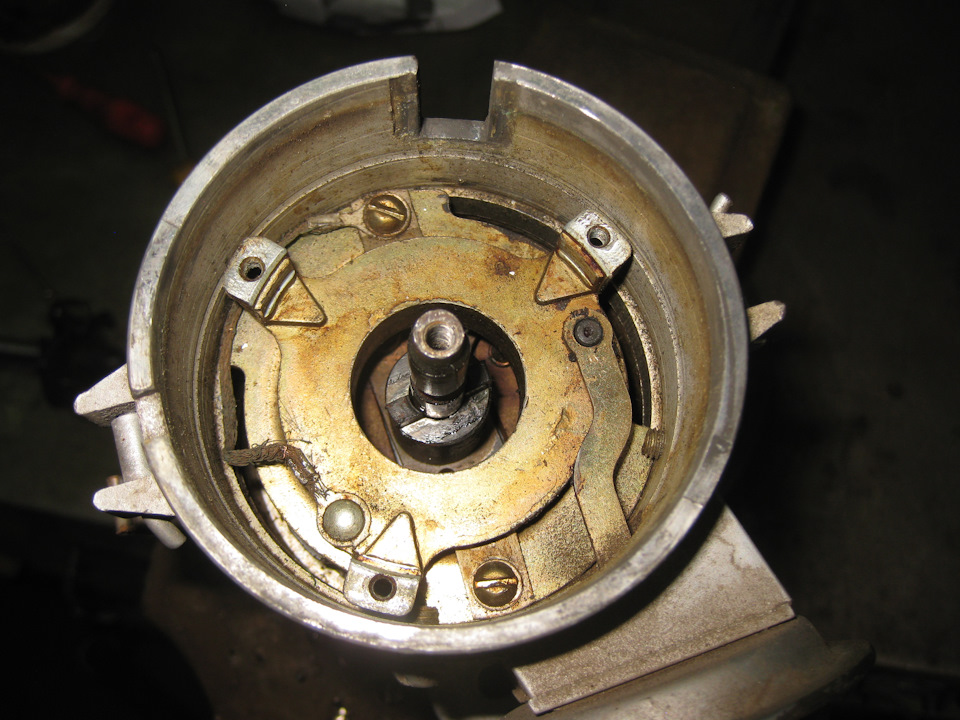

Далее открутить 3 винта, достать “статор”.

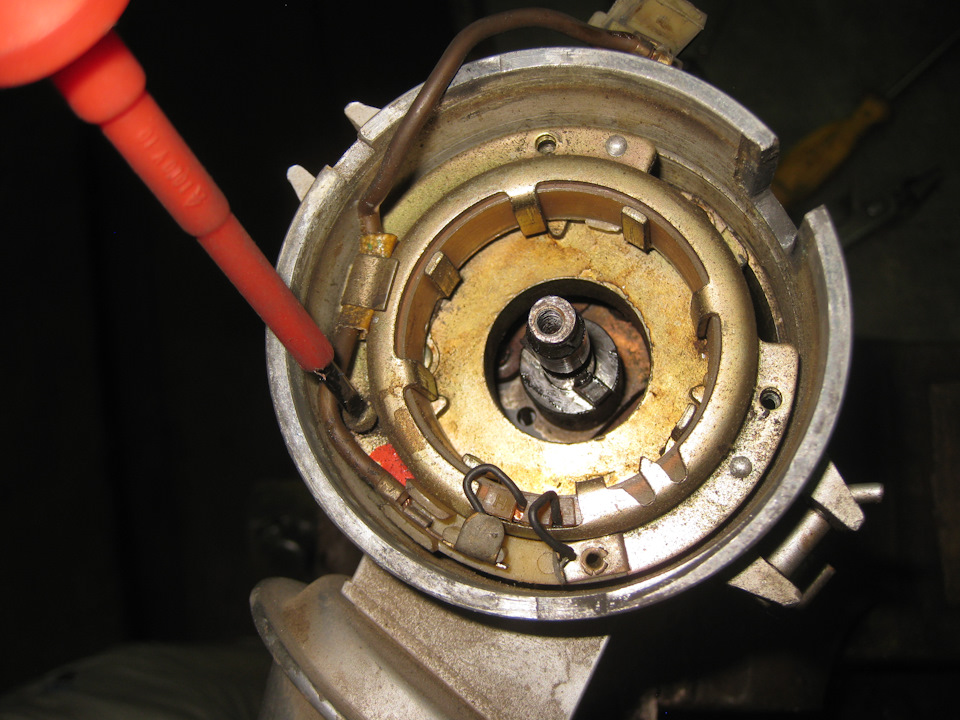

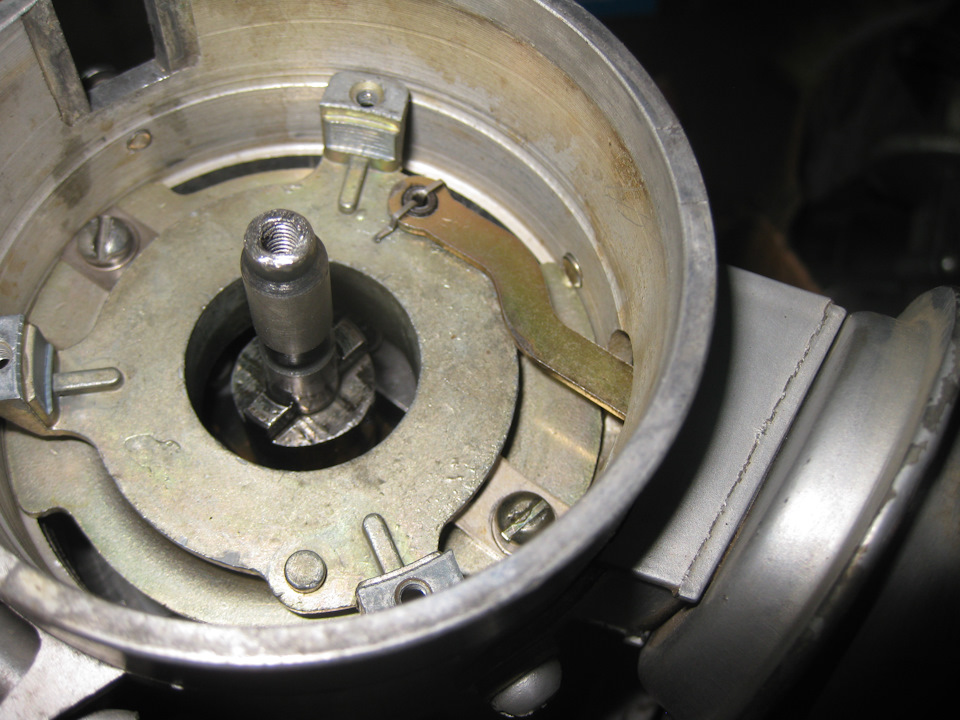

Под всем этим видно тягу привода вакуумкорректора опережения зажигания. Старая система прижимала “статором” тягу

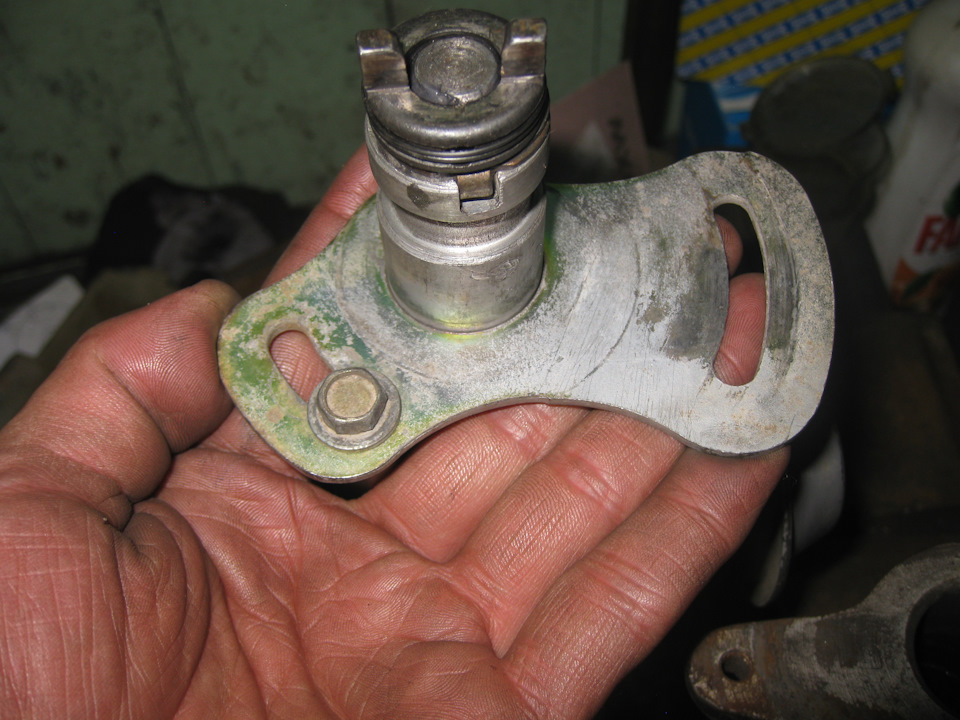

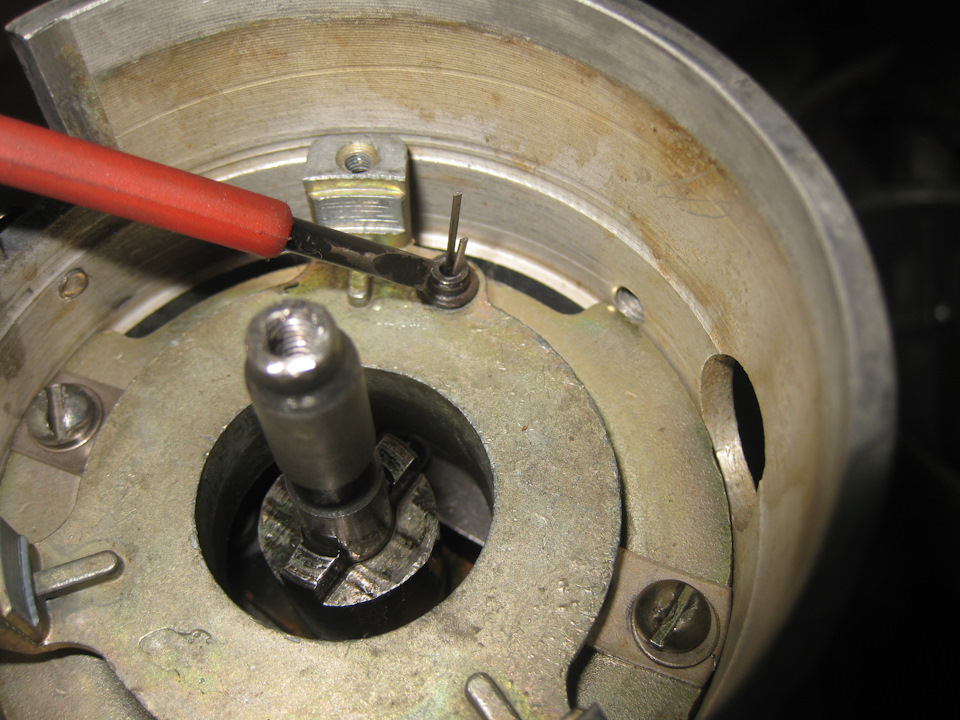

Что бы закрепить тягу корректора надо его снять, открутив 2 винта с наружи корпуса. Потом открутить 2 винта крепления подшипниковой площадки. Заодно советую промыть старый подшипник и набить новой хорошей смазкой. Сам подшипник завальцован, даже не пытайтесь его снять. Во втулке, на которую одевается тяга корректора есть отверстие. В него надо продеть маленький шплинт, либо проволоку. Я использую шплинт. Поставить на место поворотную площадку.
Раздвинуть шплинт, или зафиксировать проволокой. Иначе тяга будет слетать.
Обязательно надо проверить свободное вращение площадки. Для этого надо высосать воздух из вакуум корректора ртом.
В принципе дальше можно ставить пластину под Датчик Холла и Шторку. Для крепежа пластины родные винты коротковаты, для этого я положил к посылкам винты удлиненные.

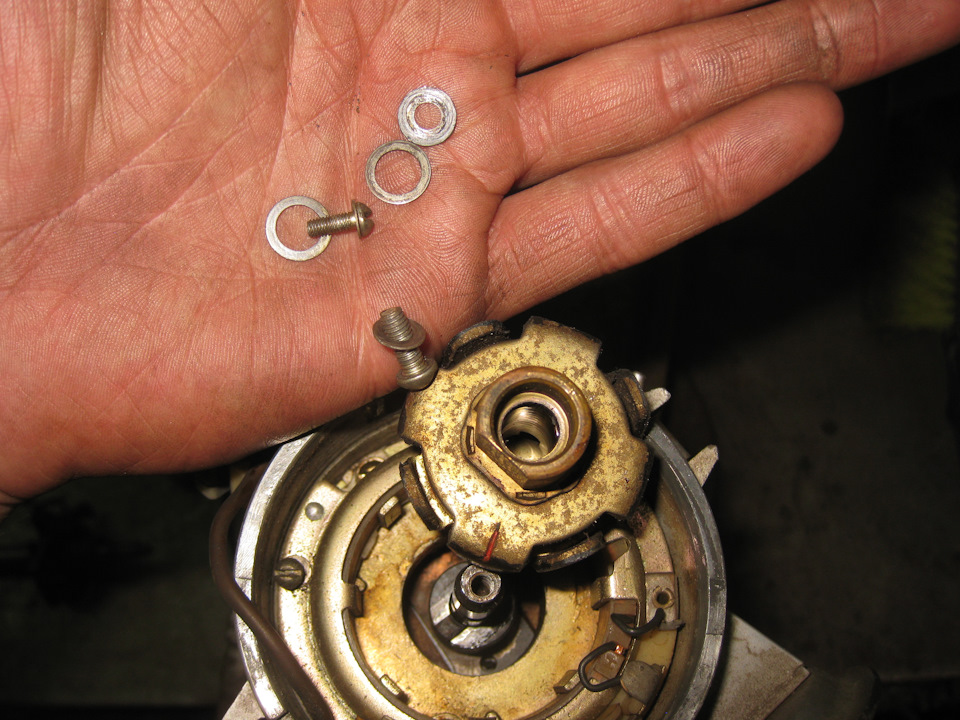

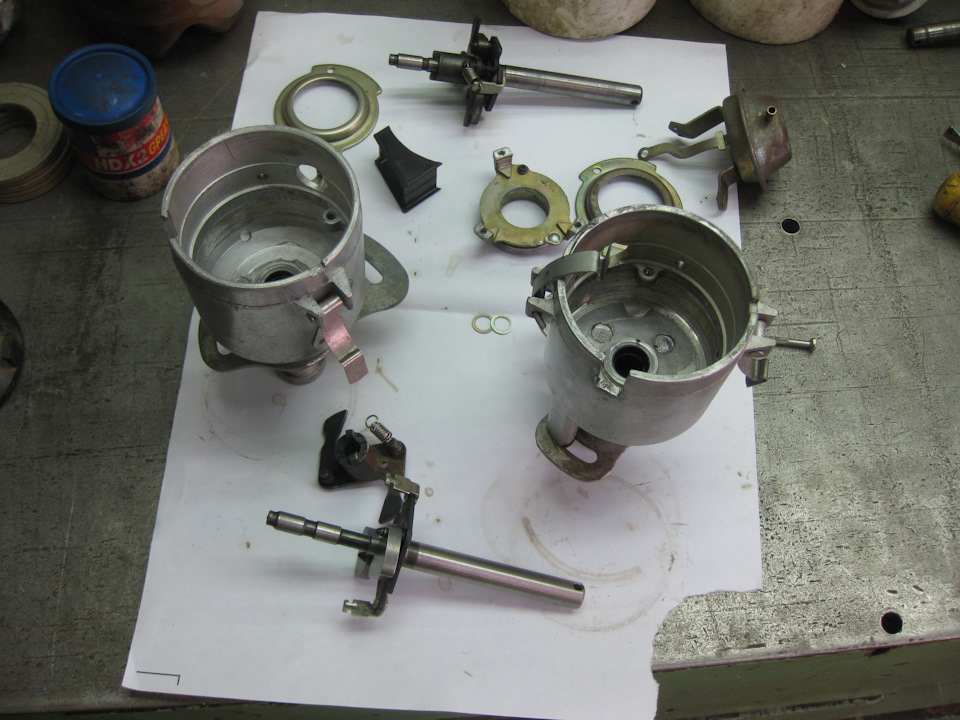

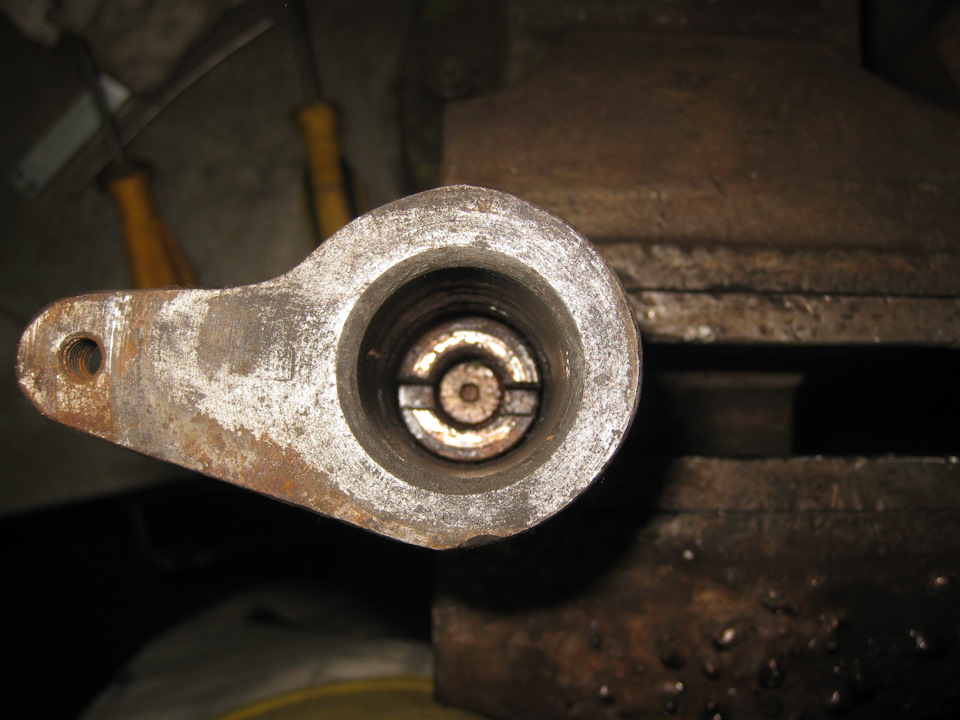

Можно пойти и дальше, разобрать все, промыть и смазать хорошей смазкой. Для этого надо выпрессовать шплинт из “вилки” в нижней части трамблера. При разборке шайбы не терять, если надо можно добавить, что бы устранить вертикальный люфт.
В один из заказанных трамблеров поставил новый вал.
Так же необходимо сделать крепеж для датчика холла. Для этого хорошо подходит прорезь от старого контакта с гайкой под ключик на 7. Сам датчик лучше использовать от нивы. Такой датчик холла. С него надо спилить одну ухо. Приложить в прорезь, отметить место крепления. Просверлить сверлом на 3мм и нарезать резьбу М4.
На фото ухо ДХ уже спилено.

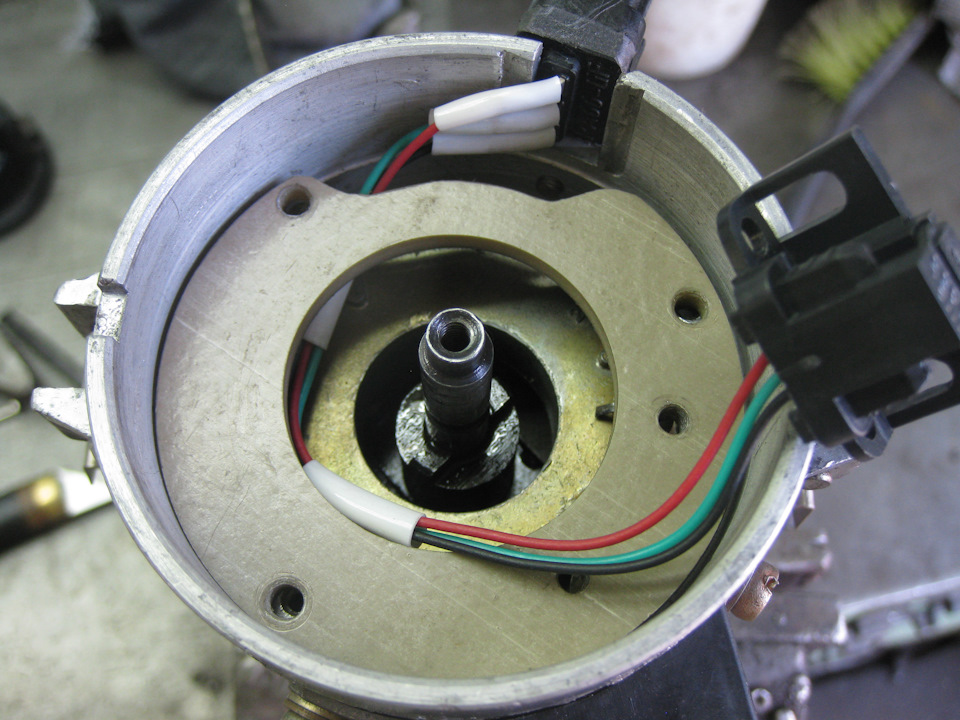

Размешать провод ДХ лучше таким образом, как на фото
Дальше ставим пластину ДХ. Ставиться она только в одном положении.
Прорезь на пластине должна смотреть на выводы ДХ.

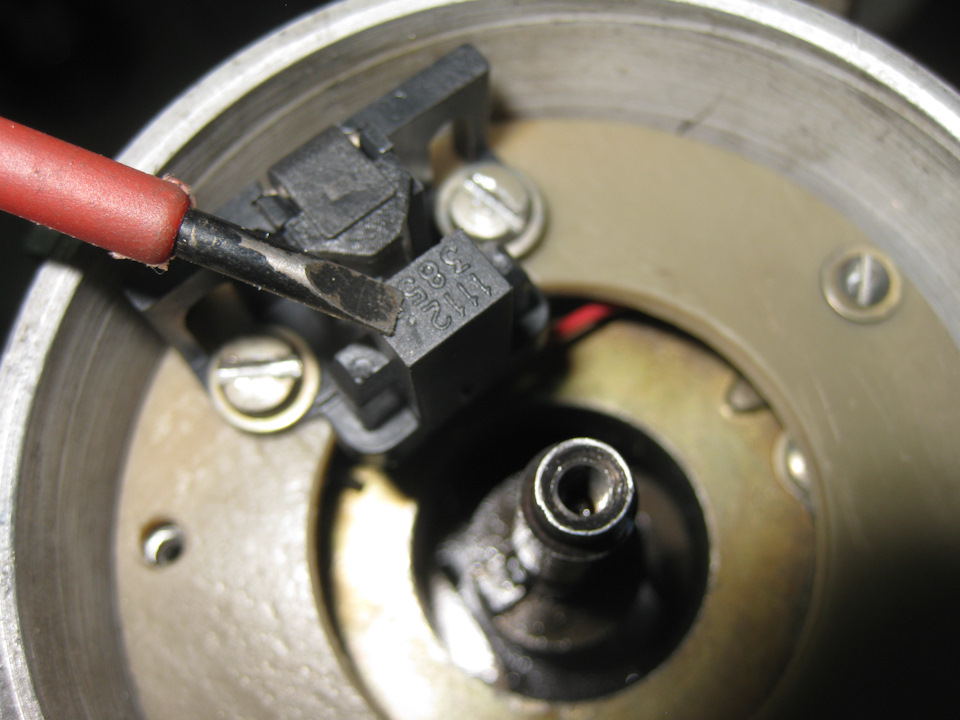

Далее, в зависимости от кривизны трамблера, возможно придется немного сточить верхушку, датчика, буквально пару раз напильником пройти. Там просто пластик… Иначе может задевать шторкой, но не обязательно. Все внимательно осматривайте при сборке.

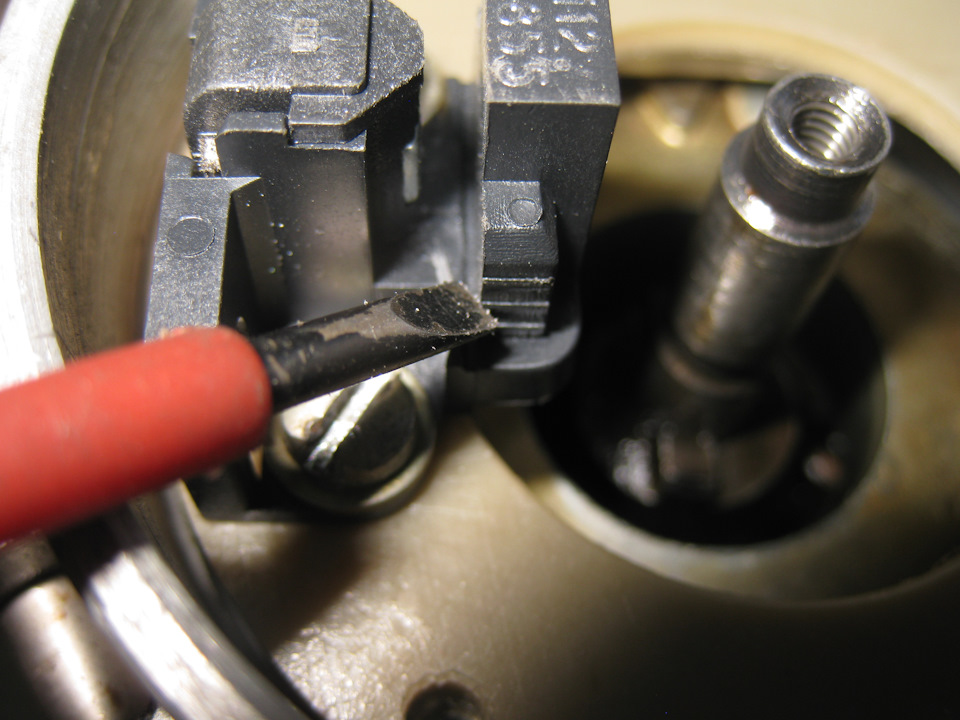

Так же сам датчик надо будет выставить по вылету от центра. Отверстия в ДХ немного позволяют сделать это. Если хода не хватает, шторка может задевать краями углы ДХ. Их можно немного подрезать ножом. Но опять же повторяю не обязательно. Смотрите в своем случае.
Далее, для правильной работы и настройки угла зажигания привод должен стоят правильно. выставить по шкиву метку на установку зажигания в 1 цилиндре. Прорезь в приводе трамблера, ответная для вилки должна быть строго параллельно оси движка. Прорезь не семмитричная. Широкая часть должна быть оращена к движку. Если это не так, переставляйте привод, малые отклонения допустимы. Кароче как на фото примерно должно быть.

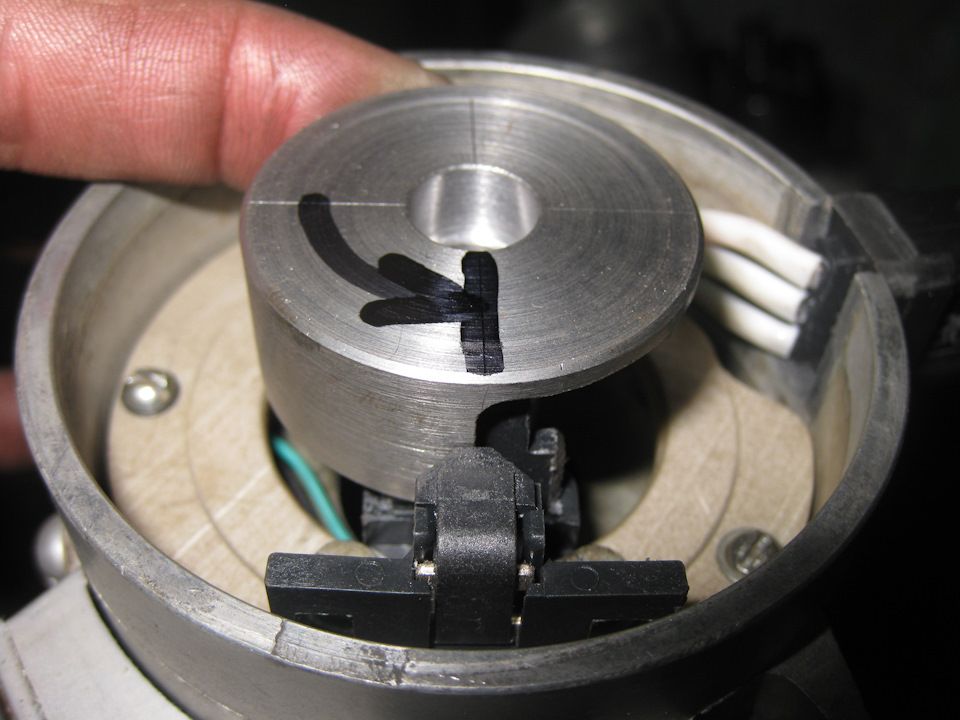

В правильном положении шторка должна встать вот так.

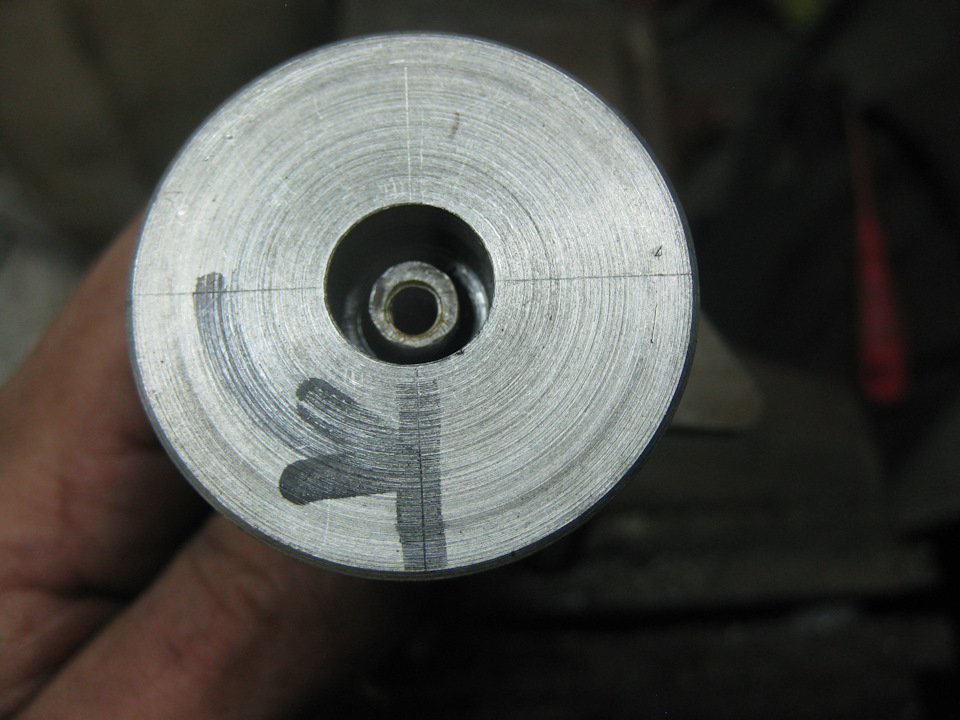

Далее надо закрепить шторку на вал. Смазываем вал обычным моторным маслом и ставим шторку.

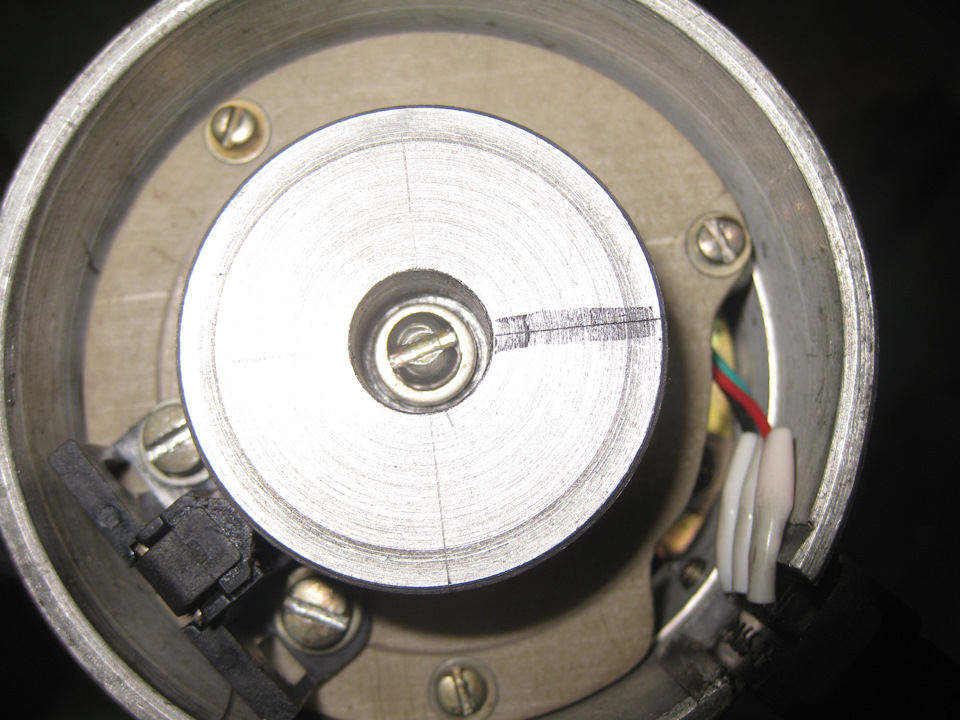

Центральная часть вала должна быть немного выше внутреннего отверстия в шторке. Старался сделать шторки так, что бы просто закрутить винт центральный с одной простой шайбой. При этом вертикальный люфт шторки должен быть не большой. Допускается вообще до 1мм, это ни на что не повлияет. Но вот если шторку зажмет, механизм центробежного опережения зажигания работать не будет. Если люфт большой, тогда надо установить шайбы широкие, те что были в самом начале. Они снижают вертикальный люфт. Но они не должны зажиматься малой шайбой и винтом. Винт лучше ставить с шайбой и гравером, что бы не откручивалось. Для того что бы закрутить, вал надо зафиксировать.
Далее надо подпилить крышку трамблера. Снять центральный графитный штифт по центру внутри.
